3.1.13.4.8. Esportazione

3.1.13.4.8.1. HTML

Se si seleziona HTML, si apre la finestra di dialogo Esporta risultati dell'analisi come HTML [Export analysis results as HTML].

Figura 3.1055.

Selezionare la directory di destinazione [Target directory].

Specificare le variabili [Variables] o gli attributi topologici i cui valori devono essere visualizzati nel report.

Esempio di risultato:

Figura 3.1056. L'illustrazione mostra il numero ERP aggiunto

Suggerimento

Le impostazioni già in uso vengono salvate.

È sufficiente selezionare la combinazione di variabili da visualizzare nel campo dell'elenco. Se si sposta il puntatore del mouse su una voce, tutte le variabili vengono visualizzate con il rispettivo testo di etichettatura in breve.

Figura 3.1057.

Altrimenti, definire altre variabili e attributi.

Facendo clic sul pulsante si apre la finestra di dialogo Variabili personalizzate [Custom variables].

Figura 3.1058. Variabili definite dall'utente [Custom variables]

Qui è possibile definire le variabili e gli attributi topologici che devono essere visualizzati per ogni parte del report.

Per prima cosa, fare clic su Aggiungi [Add] per inserire una nuova riga.

Tipo di variabile [Variable type]:
Fare doppio clic sulla riga in corrispondenza di Tipo di variabile [Variable type] per aprire una casella di riepilogo con le seguenti opzioni di selezione:
- ERP
- Tabella [Table]
- Topologia [Topology]
Variabile [Variable]:
Fare doppio clic nella riga sotto "Variabile" per aprire un campo elenco con le seguenti opzioni di immissione:
- Opzioni di input per le variabili di tipo ERP:
  Se si seleziona "ERP", le variabili ERP della tabella vengono lette e visualizzate sotto forma di elenco. È anche possibile inserire il valore desiderato.
- Opzioni di input per il tipo di variabile Tabella [Table]:
  Se si seleziona "Tabella", le variabili caratteristiche della directory di ricerca (sorgente di ricerca) vengono lette e visualizzate sotto forma di selezione a elenco. È anche possibile inserire il valore desiderato.
- Opzioni di input per il tipo di variabile Topologia [Topology]:
  In primo luogo, nella cella viene visualizzato il termine "Topologia". Fare clic su di esso.
  -> Viene visualizzata una finestra di dialogo per la selezione delle caratteristiche desiderate.
  Attivare la casella di controllo per le funzioni desiderate.

  Figura 3.1059.
Etichettatura [Labeling]:
Fare clic sul campo di immissione per aggiungere un'etichetta che verrà visualizzata successivamente nel report.
Unità [Unit]:
È possibile specificare facoltativamente un'unità.
Se la variabile non ha una propria unità, viene visualizzata l'unità immessa.
Se la variabile ha un'unità, il valore viene convertito se necessario. (La conversione è attualmente possibile solo per il tipo "Variabile").
Esempio:
Il diametro nella tabella è indicato in pollici. L'unità di misura inserita è mm. -> Il valore viene convertito automaticamente da pollici a mm.

Confermare con OK.
-> L'esportazione HTML viene eseguita.
Apre index.html nella directory specificata.
-> Il rapporto viene aperto.

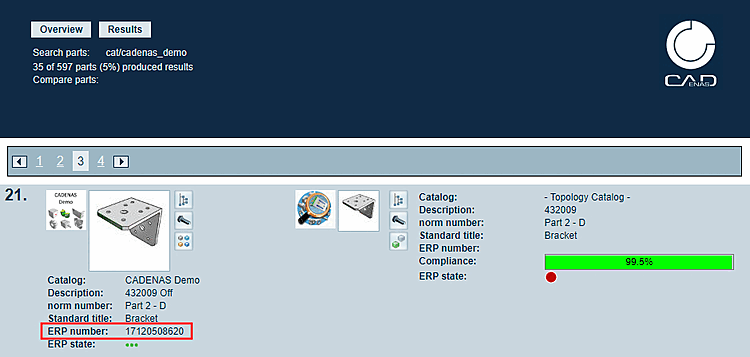

Figura 3.1060. In questo esempio, la variabile ERP_PDM_NUMBER è stata aggiunta al risultato dell'analisi.

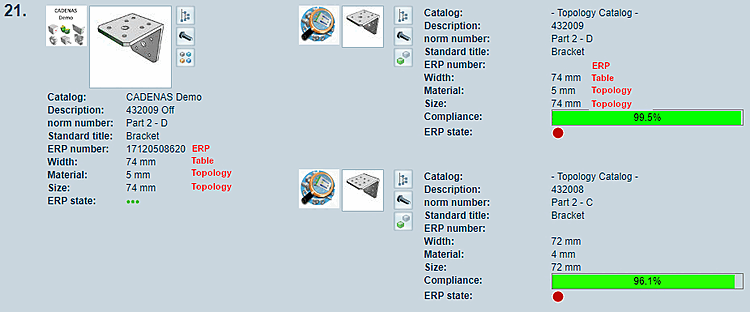

Figura 3.1061. Ad esempio, al risultato dell'analisi sono stati aggiunti la variabile ERP_PDM_NUMBER, la variabile tabella per la larghezza e gli attributi topologici per le dimensioni e lo spessore del materiale.

Nota
I pulsanti come Apri [Open], Carica come prima parte [Load as first part], Confronta con la parte di ricerca [Compare to search-part], ecc. non hanno alcuna funzione.
