Utilizzare l'opzione Imposta bitmap (solo PDataMgr) [Set bitmap (PDataMgr only)] per impostare i valori interni e mappare qualsiasi immagine su di essi.

L'impostazione si applica anche a PARTdataManager e a 3Dfindit.

Impostazione nel file di configurazione $CADENAS_SETUP/plinkcommon.cfg:

Blocco [BMPMAPPING_<nome variabile>], chiave BMPCODE<NUMERO>, primo valore con termine visualizzato, secondo valore con percorso immagine

Nota

La mappatura all'immagine memorizzata funziona solo se le lettere maiuscole e minuscole del dialogo corrispondono esattamente a un valore predefinito dell'elenco visualizzato o dell'immissione libera. Figura 4.146.  Sezione 2.2.9.2, “Mappatura dei materiali con integrazione ERP ”Abbinare i termini di visualizzazione nell'elenco (vedere ) con i termini inseriti in Regola valori tabella [Adjust table values].

Esempio:

[BMPMAPPING_MAT_NAME]
BMPCODE0="BRASS","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/brass.bmp"
BMPCODE1="COPPER","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/copper.bmp"
BMPCODE2="GLAS","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/glas.bmp"

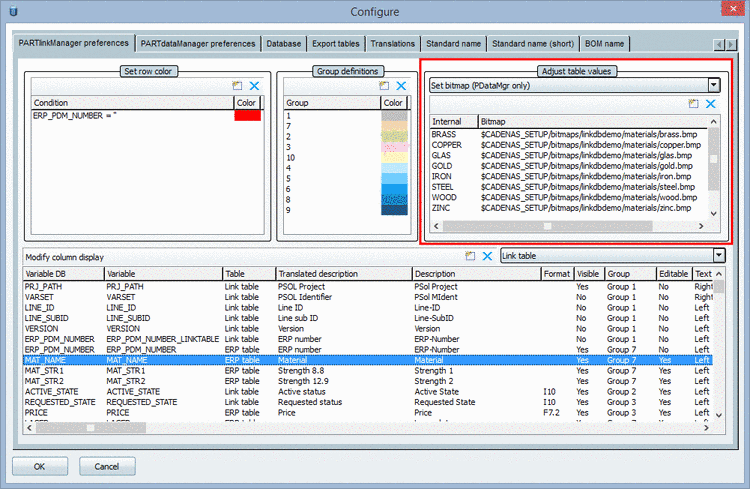

Impostazione nell'interfaccia utente sotto PARTlinkManager -> Menu Extra [Extras] -> Dialogo Configura [Configure] -> Pagina delle impostazioni [PARTlinkManager preferences] della scheda PARTlinkManager [PARTlinkManager preferences] -> Regola i valori della tabella [Adjust table values] -> Imposta bitmap (solo PDataMgr) [Set bitmap (PDataMgr only)]

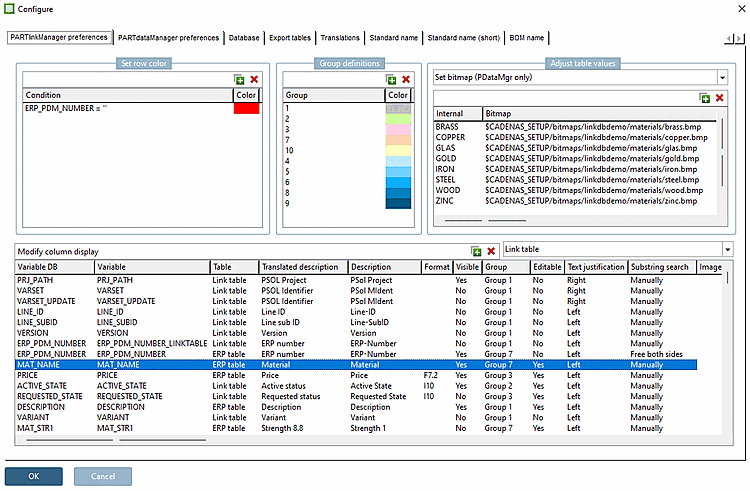

Figura 4.147.

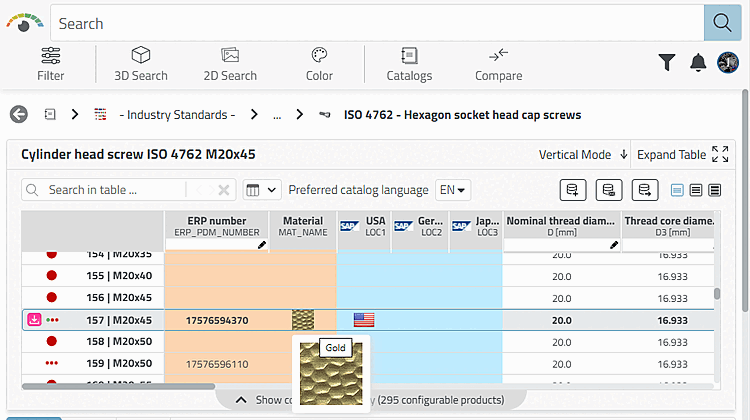

Visualizzazione in PARTdataManager/3Dfindit

Immagini vengono visualizzati quando la funzione Mostra grafici nella tabella [Show graphics in table] è stata abilitata.

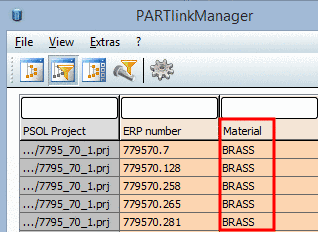

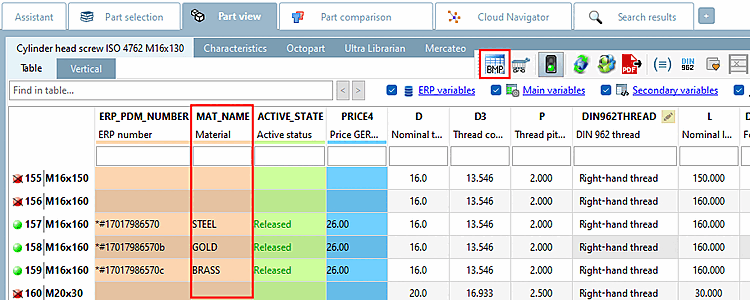

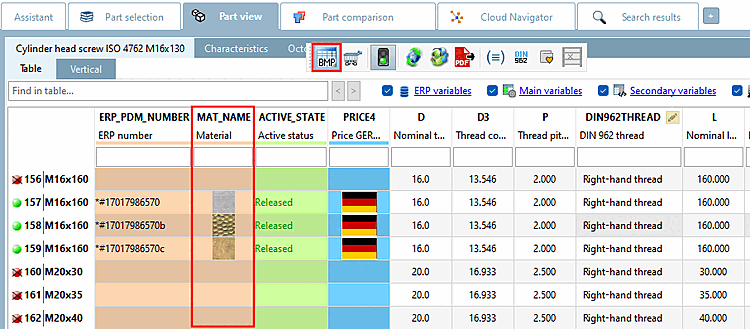

Visualizzazione in PARTlinkManager

	Nota
	Assicurarsi che sia disponibile una definizione per tutti i materiali utilizzati. Esempio: Figura 4.150.  BMPCODE0="BRASS", "C:\ProgramData\cadenas\partsolutions\setup/bitmaps/linkdbdemo/materials/brass.bmp", "C:\ProgramDATA\CADENAS\PARTSOLUTIONS\SETUP/BITMAPS/LINKDBDEMO/MATERIALS/BETUP".

Le La definizione del valore avviene nel blocco erpcustom.cfg -> "USERDIALOG" -> tasto "Materiale". I dettagli possono essere trovati su Sezione 4.11, “ Progettazione della finestra di dialogo "Nuovo numero identificativo" - erpcustom.cfg -> Blocco [USERDIALOG] ”.

Ulteriore esempio (vedi database PLDBDEMO -> ruolo "LOC1")

[BMPMAPPING_LOC1]
BMPCODE0="x","$CADENAS_SETUP/bitmaps/linkdbdemo/department/usa.png"

Interfaccia utente: PARTlinkManager -> Menu Extra [Extras] -> Finestra di dialogo Configura [Configure] -> Pagina delle impostazioni di PARTlinkManager [PARTlinkManager preferences] -> Regola i valori della tabella [Adjust table values] -> Imposta bitmap (solo PDataMgr) [Set bitmap (PDataMgr only)]

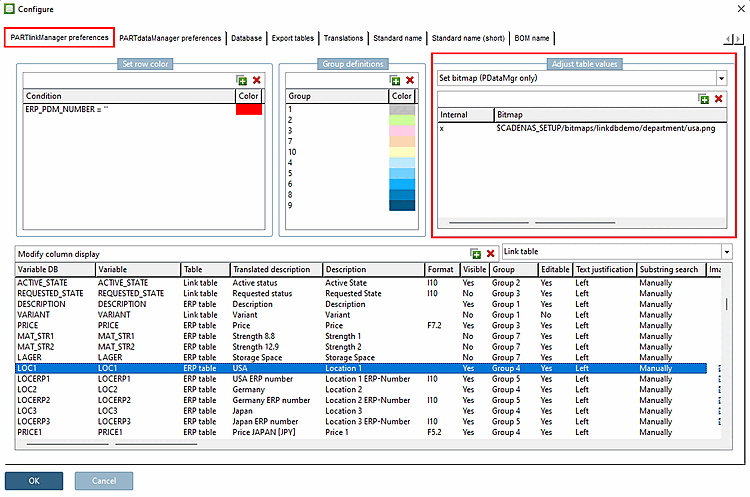

Figura 4.151.

Risultato in PARTdataManager:

Se La funzione Grafica nella tabella [Show graphics in table] è disabilitato, il valore interno (in questo caso "x") viene visualizzato in della riga corrispondente.

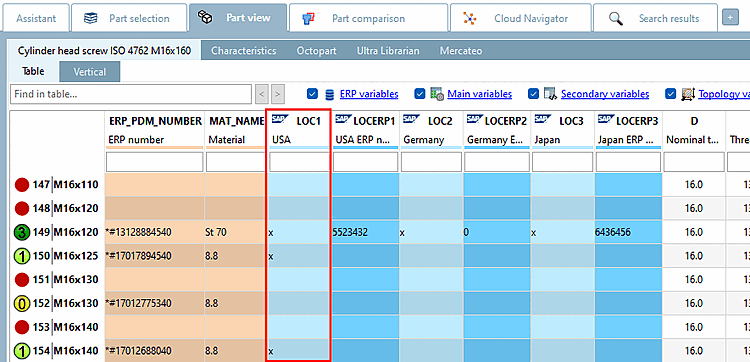

Figura 4.152. Visualizzazione del valore interno

Se La funzione Grafica nella tabella [Show graphics in table] è attivato, l'immagine verrà visualizzata nella linea.

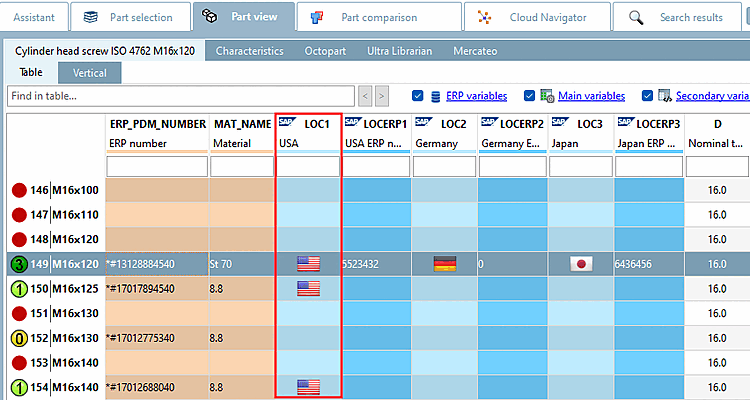

Figura 4.153. Visualizzazione bitmap
