2.3.1.2.  Mappatura degli attributi in AutoCAD

2.3.1.2.1. Blocco [AttributeMapping(is2d)]
2.3.1.2.2. Blocco [BomNormalAttributes] - Definizione degli attributi della distinta pezzi
2.3.1.2.2.1. Personalizzazione degli attributi dell'elenco parti

Le variabili PARTsolutions e tutti i campi del database di collegamento (se esiste un collegamento) possono essere trasferiti ad AutoCAD utilizzando la mappatura degli attributi.

Questi sono poi disponibili nella pagina di dialogo Block Attribute Managere nell'elenco dei componenti.

Attributi standard di PARTsolutions

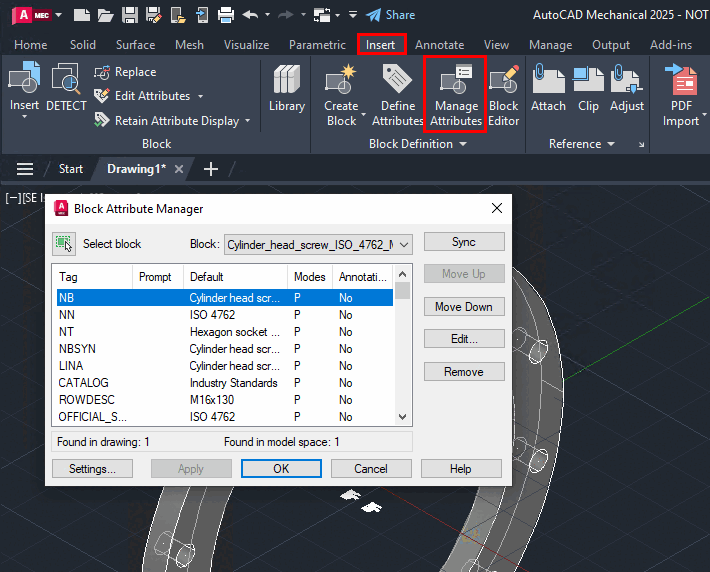

Figura 2.62. Attributi standard di PARTsolutions

La mappatura degli attributi è controllata dai seguenti blocchi:

  • AttributeMapping(is3d) - Inizializzazione dei blocchi e definizione del linguaggio degli attributi standard PARTsolutions - vedi AttributeMapping(is2d)

  • AttributeMapping(is2d) - Inizializzazione dei blocchi e definizione del linguaggio degli attributi standard PARTsolutions

  • BomNormalAttributes - Specifica dei valori degli attributi di alcuni attributi.

I singoli blocchi sono descritti di seguito:

[Nota]Nota

Per modificare le impostazioni sono necessari i diritti di amministratore!
