Selezionare una superficie arrotondata.

Aprire il menu contestuale e fare clic su Piano tangenziale [Tangential plane].

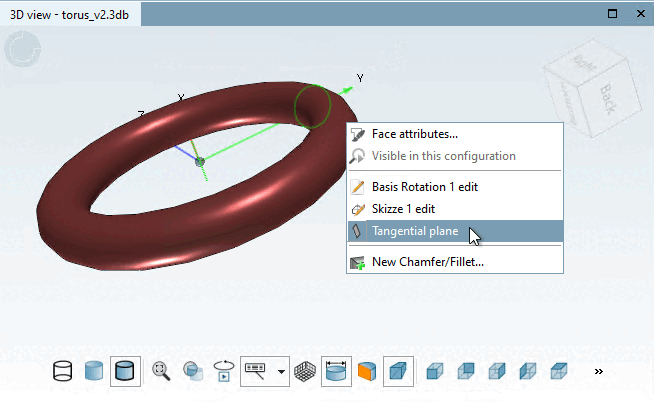

Figura 7.384. Comando del menu contestuale "Piano tangenziale [Tangential plane]"

A seconda che una superficie sia curva attorno a un asse (ad esempio, un cilindro) o attorno a due assi (ad esempio, una sfera o un toro), nella finestra di aggancio Modifica elemento [Edit element] appaiono uno o due campi di immissione angolare per definire la posizione esatta del piano.

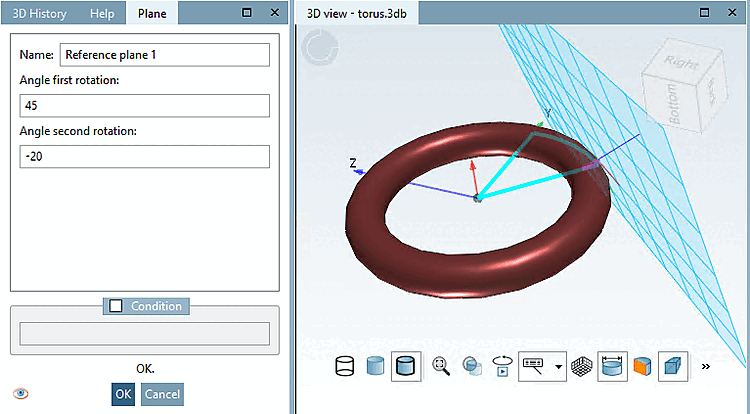

Figura 7.385. Toro con piano tangenziale

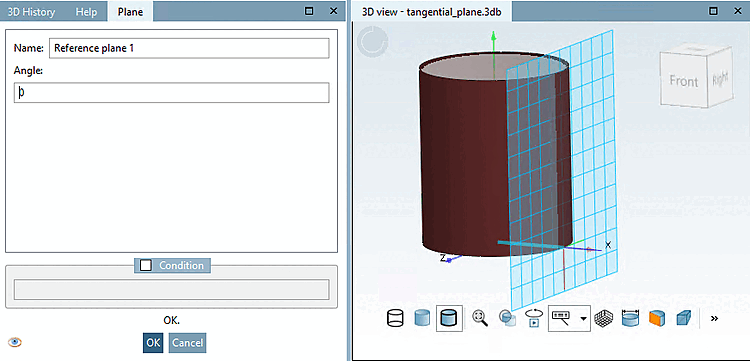

Figura 7.386. Cilindro con piano tangenziale

Confermare il dialogo con OK.

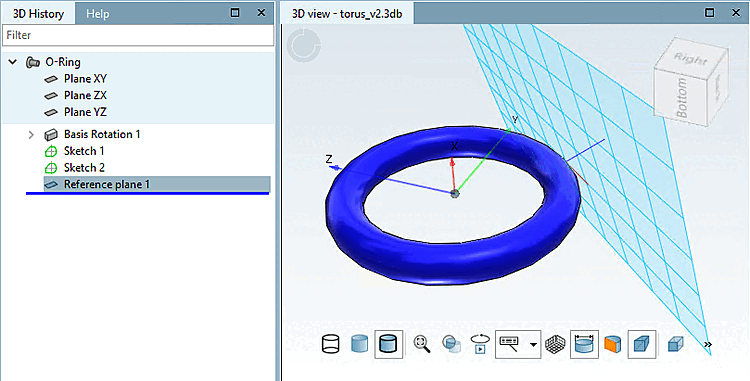

-> Il piano tangenziale viene creato come piano di riferimento e trattato come piano assoluto [Fixed plane] durante l'esportazione.

Figura 7.387.
