5.12.11.2.1. Classificare il componente

La classificazione del componente è descritta di seguito:

  1. Selezionare un file di progetto.

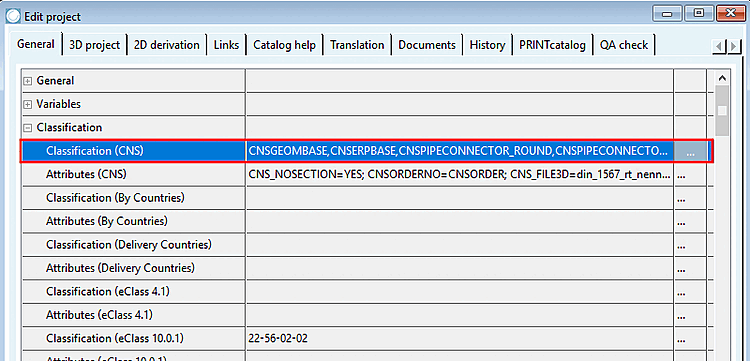

  2. Aprire la classificazione (CNS).

    Figura 5.1421.

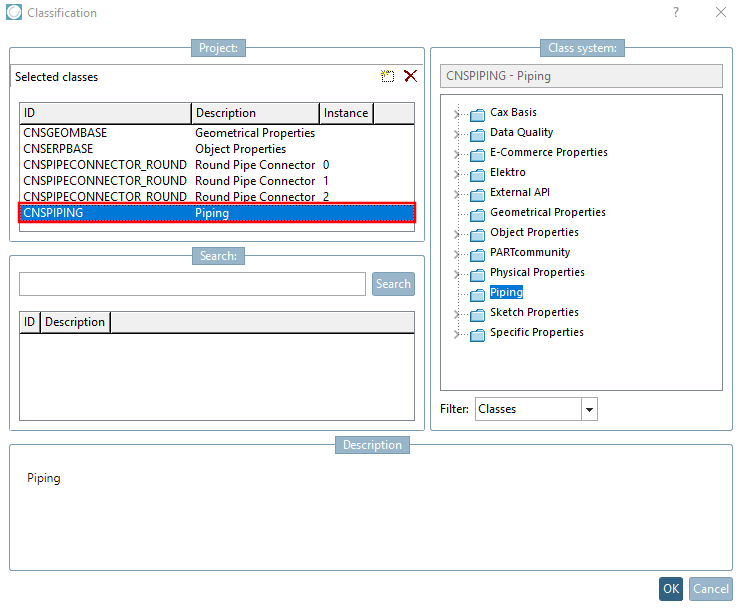

  3. Selezionare la classe Piping.

    Figura 5.1422.

    -> Nella finestra di dialogo Variabili di classe [Class variables], si possono vedere le caratteristiche disponibili sotto la classe CNSPIPING.

    Esempio: classe "CNSPIPING" -> caratteristica "CNS_PIPE_PART_TYPE".

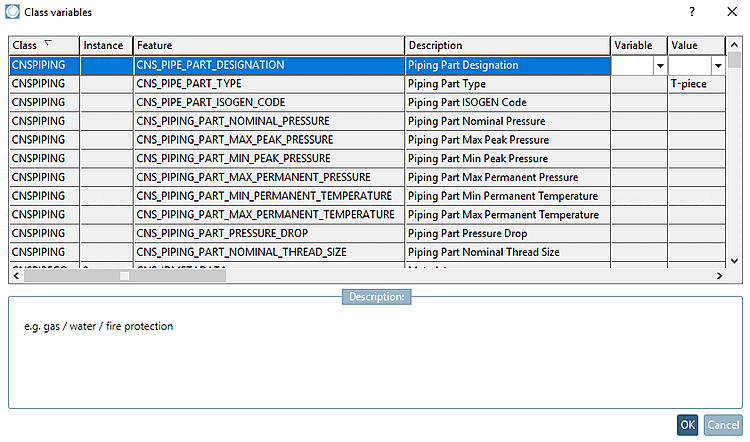

    Figura 5.1423. Esempio: classe "CNSPIPING" -> caratteristica "CNS_PIPE_PART_TYPE".

  4. Impostare la variabile o il valore desiderato.

  5. Eseguire questa operazione per tutte le caratteristiche della classe CNSPIPING.
