Nella pagina della scheda Cronologia 3D [3D History], fare clic sul comando del menu contestuale Nuova curva cronologica.... [Create guide curve...]

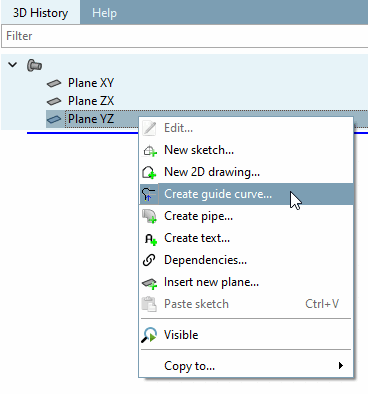

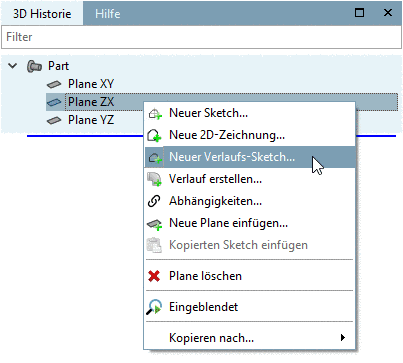

Figura 7.118.

-> Si apre lo Sketcher.

Creare la curva di progressione e assicurarsi di impostare l' origine del modello [Pattern origin] all'inizio della curva di progressione.

Nota La curva di progressione deve avere un contorno aperto.

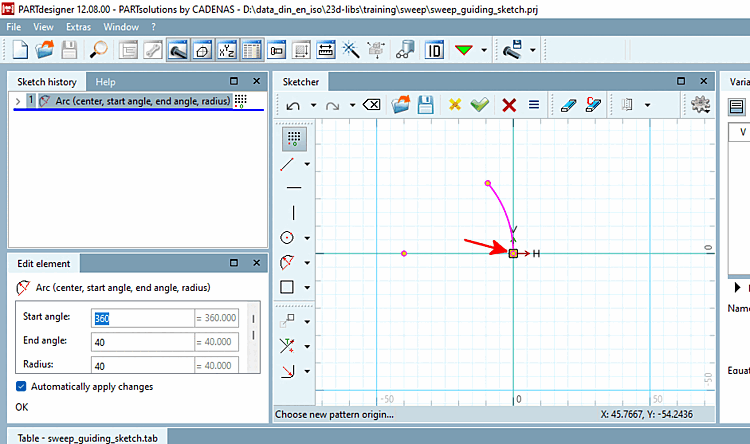

Figura 7.119.

Chiudere il disegno.

-> Lo schizzo viene ora visualizzato come curva guida nella cronologia 3D [3D History].

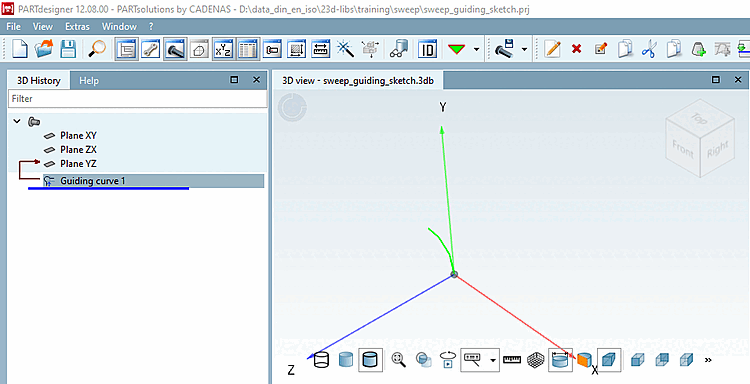

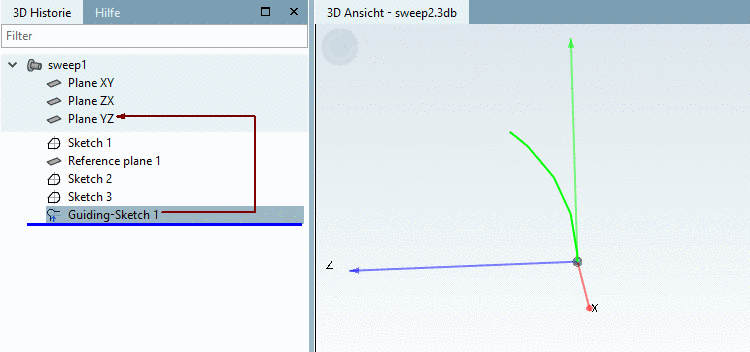

Figura 7.120.  Curva di guida

Nel menu contestuale di Schizzo guida, fare clic sul comando Crea corso base [Create sweep base].

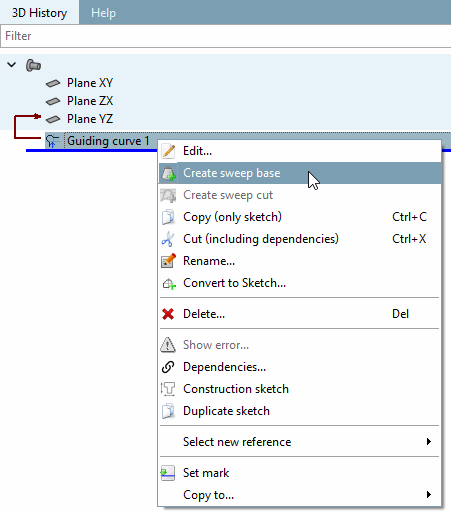

Figura 7.121.

Si apre la pagina della scheda Cronologia di base [Sweep base].

Fare clic sul pulsante Crea [Create] sotto Avvia schizzo [Start sketch].

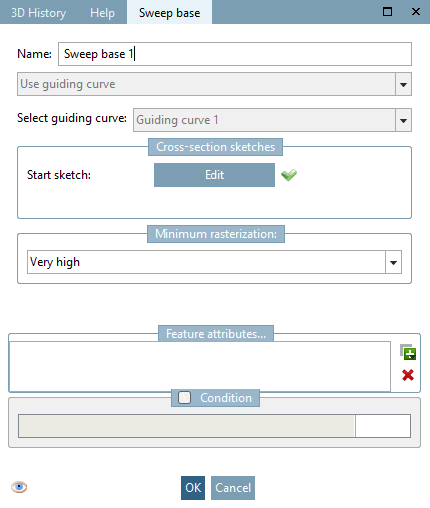

Figura 7.122. Pagina della scheda "Storia di base [Sweep base]

-> Si apre lo Sketcher.

Creare lo schizzo iniziale [Start sketch].

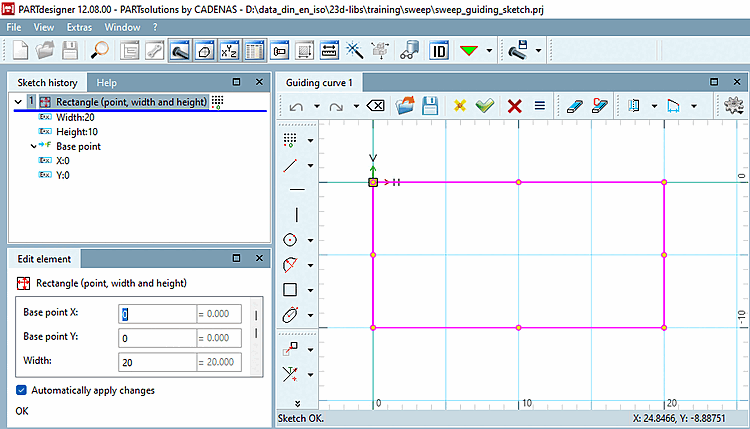

Figura 7.123.

Nota Lo schizzo iniziale creato con questa variante non viene memorizzato nella cronologia 3D [3D History].

Fare clic su modifiche . [Accept changes]

-> Un segno di spunta verde è ora visibile sotto Avvia schizzo [Start sketch] nella pagina della scheda Cronologia di base [Sweep base].

Figura 7.124.

Confermare con OK.

Lo sweep viene ora creato a partire dallo schizzo iniziale [Start sketch] e dalla progressione [History].

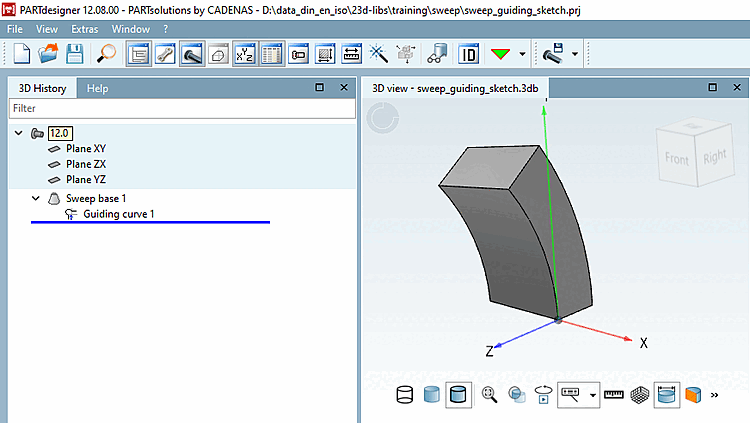

Figura 7.125.
