7.16.2. Dimensioni orizzontali, verticali e parallele

7.16.2.1. Parametri obbligatori

	Nota
	Per modificare i parametri, selezionare prima la quotatura desiderata.

Ogni dimensionamento deve contenere i seguenti parametri:

ID
L' ID è necessario solo se una dimensione serve come dimensione di base [Base dimension] per una dimensione successiva. Sezione 7.16.2.2, “ Parametri opzionali ” Vedere anche -> Dimensione base.
Descrizione [Description] del
Il testo della descrizione viene visualizzato nella parte superiore dell'elenco. Inizialmente, una descrizione viene assegnata automaticamente quando si crea una nuova quotatura, ma è possibile personalizzarla secondo le proprie esigenze.
Tipo [Type]
ORIZZONTALE appare automaticamente quando si crea una nuova quotatura. Se necessario, regolare la selezione nel campo elenco. È possibile modificare il tipo in qualsiasi momento.
Per il Tipo sono disponibili le seguenti opzioni di selezione:
- ORIZZONTALE
- VERTICALE
- PARALLELO
- RADIALE
- WINKEL
- NOTAZIONE
- NOTAZIONE PARZIALE
Nota
I campi di selezione sono solo dopo aver fatto clic su Modifiche Salva [Save changes] aggiornato.

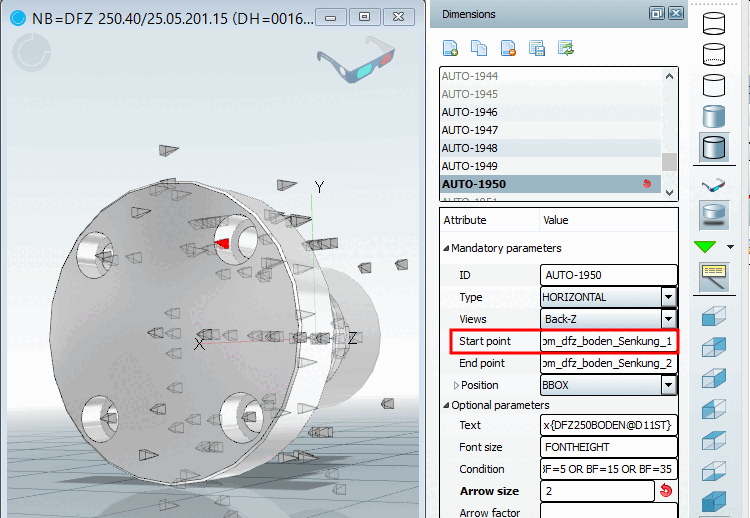

Visualizzazioni [Views]

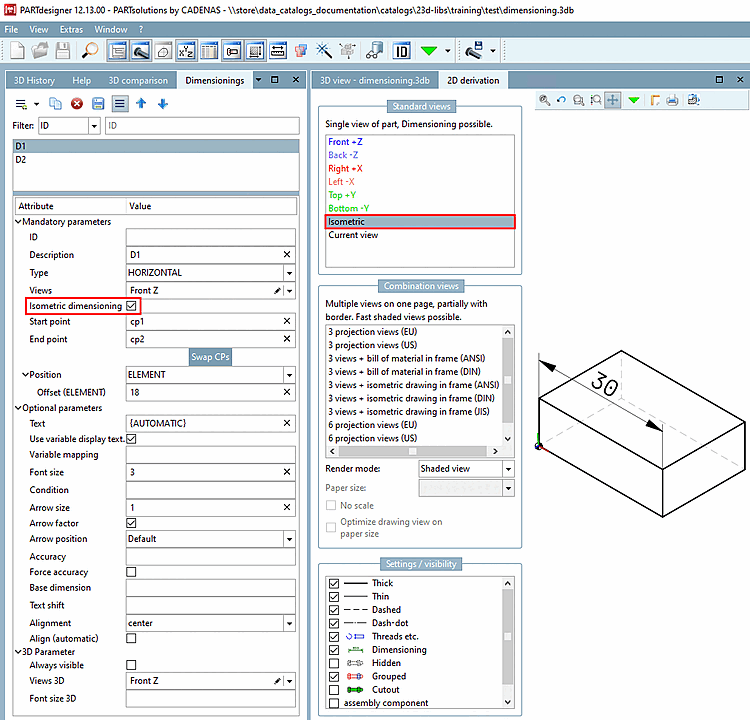

Attivare la casella di controllo per le viste 2D desiderate su cui visualizzare la quotatura.

Figura 7.1275.

Le viste che contengono una dimensione, può essere riconosciuto nella barra degli strumenti 3D da un'icona corrispondente con Linea di quota .
Punto di partenza [Start point] e punto di arrivo [End point]
Sono disponibili vari metodi per selezionare il punto di partenza e il punto di arrivo:

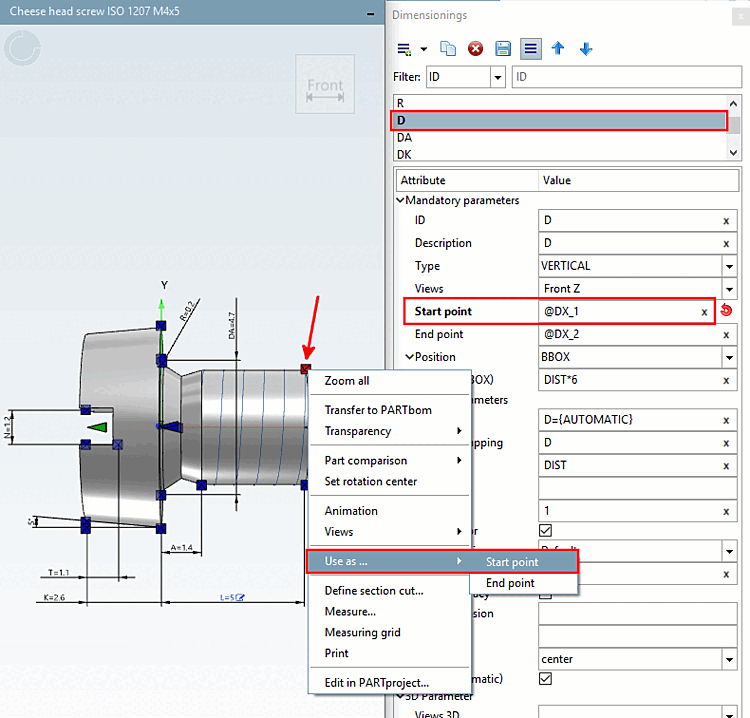

1. Selezionate il punto desiderato tramite il menu contestuale nella vista 3D.
  1. Selezionare la dimensione desiderata nell'elenco delle dimensioni.

    Figura 7.1276.

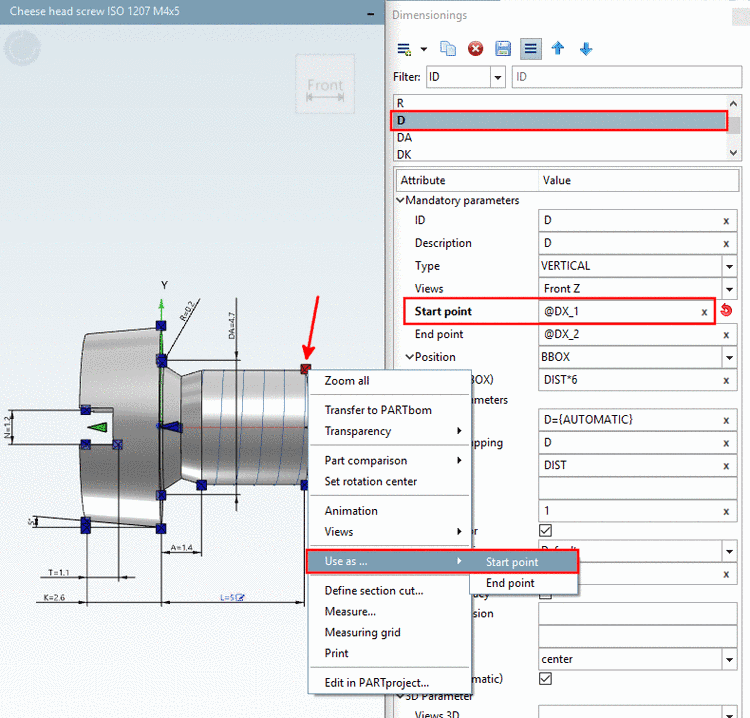

  2. Fare clic con il tasto destro del mouse sul punto desiderato nella vista 3D [3D view].
    -> Si apre il menu contestuale.
  3. In corrispondenza di Usa come. [Use as ...].., selezionare "Punto iniziale" o "Punto finale". "Punto di partenza [Start point]" o "Punto finale [End point]".
    -> La designazione esatta del punto viene trasferita al campo.

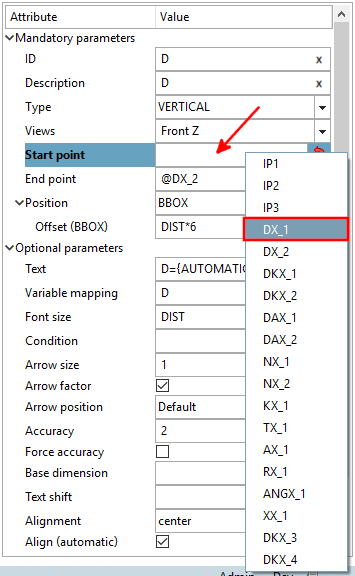

2. Selezione per elenco nel campo di immissione
  1. Fare clic nel campo con il tasto secondario del mouse.
    -> Si apre un elenco con tutti i punti di connessione dell'oggetto.

    Figura 7.1277.
  2. Fare clic sul punto desiderato.
    -> La designazione esatta del punto viene trasferita al campo.

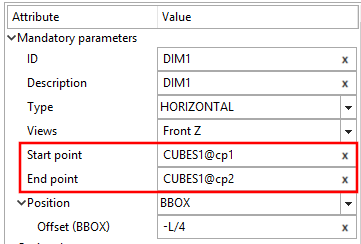

3. Selezione e trasferimento tramite copia e incolla
  1. Fare clic sul punto di connessione desiderato nella vista 3D [3D view].
    -> Ora è evidenziato in rosso.
  2. Fare clic nel campo di immissione del punto.
  3. Incollare la designazione del punto dagli appunti nel campo di immissione con Ctrl+V.

    Figura 7.1278. Esempio Inserire il punto di partenza
Posizione [Position]

Figura 7.1279.

È possibile fare riferimento al rettangolo di selezione o all'elemento o utilizzare valori assoluti:

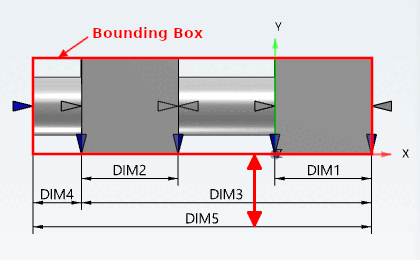

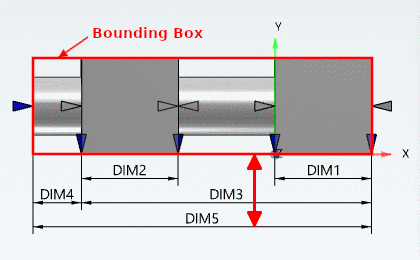

- BBOX: distanza dal rettangolo di selezione.

  Figura 7.1280. La freccia rossa indica la distanza tra una quota e il rettangolo di selezione.

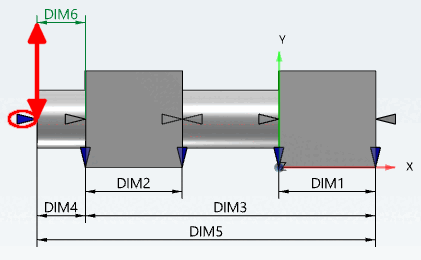

- ELEMENTO Distanza dall'elemento da dimensionare stesso. Il punto di riferimento è il punto di connessione.

  Figura 7.1281. La freccia rossa indica la distanza di una dimensione dal punto di connessione.

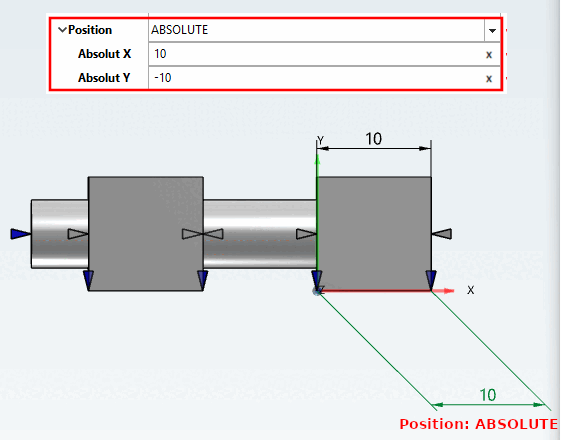

- ASSOLUTO: Distanza dall'elemento da dimensionare stesso. Il punto di riferimento è il punto zero dell'elemento. Per l'input si utilizzano le coordinate X e Y. Ciò consente anche la quotatura con offset diagonale.

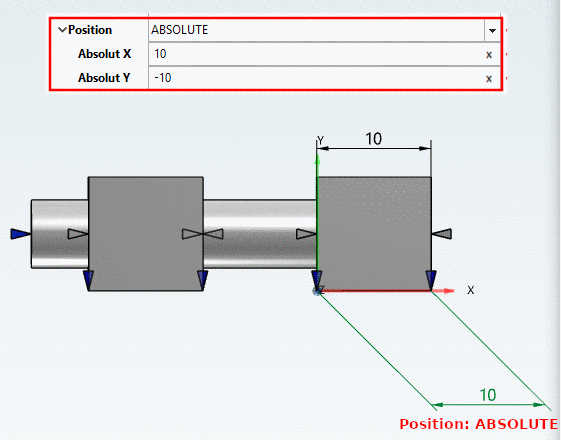

  Figura 7.1282. Esempio per "Posizione" = "ASSOLUTO"
Esempio:
Dimensione distanza: come valore si possono utilizzare valori fissi, variabili o espressioni di PARTdesigner (vedere Sezione 14.1, “PARTdesigner-Espressioni ” ).
Esempio di espressione PARTdesigner:
```
15*RZ500@D/20
```
