6.2.2.3.  Modello di rotazione

rotazione del modello [Model rotation]

[Nota]Nota

Le viste che contengono una quotatura possono essere riconosciute da un'icona corrispondente con una linea di quotatura (nell'elenco seguente in corrispondenza della Vista anteriore (Z) [Front view (Z)] e della Vista sinistra (-X) [Left view (-X)] ).

Vista con linee di quota

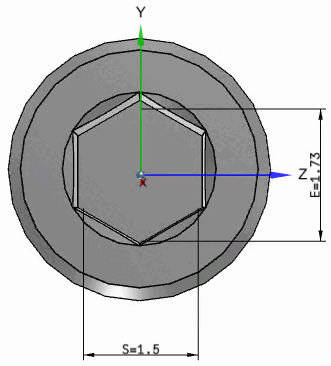

Figura 6.29. Vista con linee di quota

  • Vista frontale (Z) [Front view (Z)]

  • vista posteriore (-Z) [Rear view (-Z)]

  • vista a sinistra (-X) [Left view (-X)]

  • Vista destra (X) [Right view (X)]

  • Vista in alto (Y) [Top view (Y)]

  • vista qui sotto (-Y) [Bottom view (-Y)]

  • Isometrico Vista [Isometric view]

  • Animazione [Animation]
