Elementi di fissaggio come viti, dadi, anelli, perni, ecc.

Per elementi di fissaggio come viti, dadi, anelli, perni, ecc. possono effettuare il taglio nel Vista 2D. ^[41]

Nella Figura 1 qui sotto, si può notare che quando viene attivata la funzione di classificazione corrispondente, viene tagliata solo la piastra e non la vite.

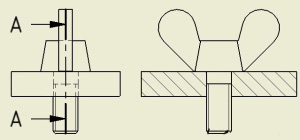

Figura 5.785. Figura 1: Vite non tagliata

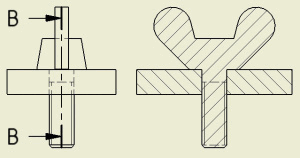

Figura 5.786. Figura 2: Taglio della vite

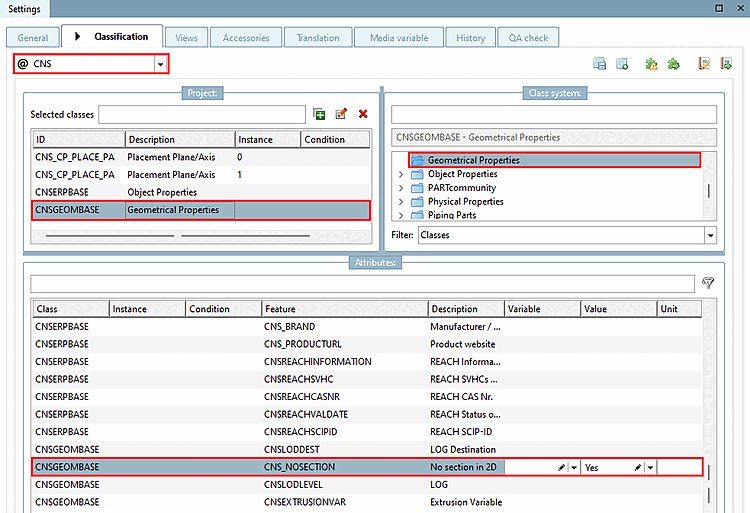

In Impostazioni [Settings] -> Pagina della scheda Classificazione [Classification] > Selezione campo elenco @CNS > Classe Proprietà geometriche, la funzione CNS_NOSECTION può essere impostata su Sì.

Figura 5.787.

Nota In casi eccezionali, la consulenza può essere utilizzata per intervenire tramite un file di configurazione e dichiarare così alcune directory/progetti. Le modifiche locali nel file di progetto non sono utili, poiché andranno nuovamente perse con il successivo aggiornamento del catalogo.

Importante Informazioni per i clienti esistenti in caso di aggiornamento alla V12: L'aggiornamento della classificazione CNS e dei cataloghi interessati è obbligatorio.
