Nella finestra di aggancio Struttura [Assembly], fare clic sulla denominazione dell'assieme (nell'esempio "Cerniera").

-> Viene visualizzato l'elemento iniziale (senza immagine, poiché non ha geometria).

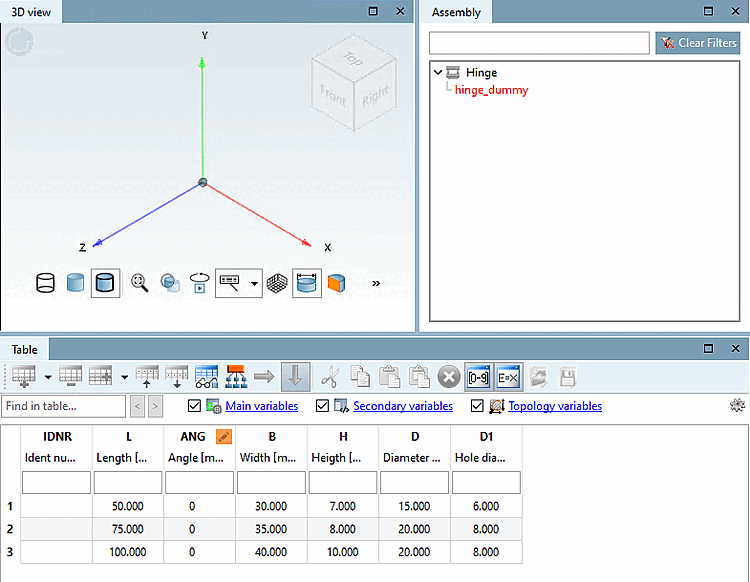

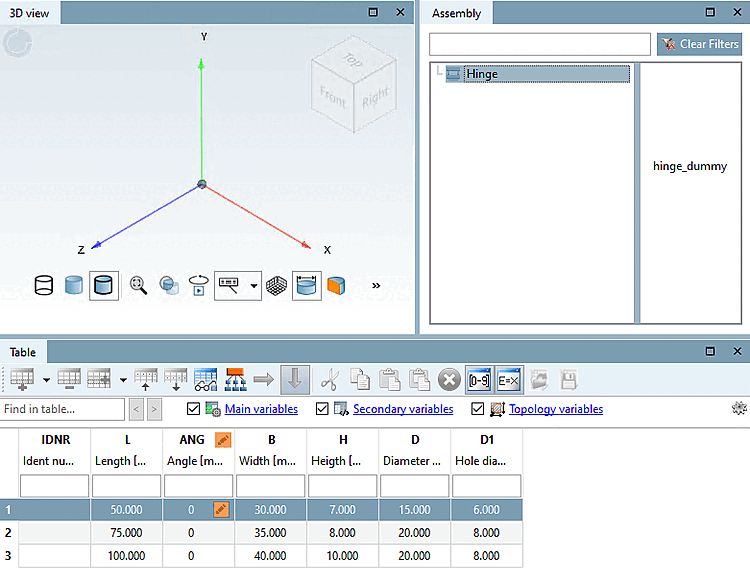

Figura 7.1044.

Fare clic sull'elemento iniziale.

-> L'elemento iniziale è visualizzato in rosso perché non è ancora chiaramente definito. Nella tabella sono presenti diversi valori, tra i quali è necessario selezionarne uno.

Nota Se la tabella contiene solo una riga, il componente viene inserito immediatamente.

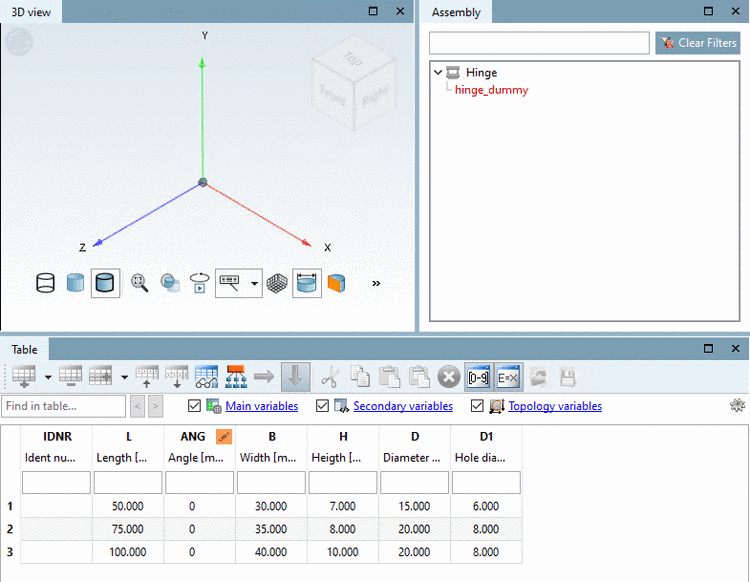

Figura 7.1045.

Selezionare una riga della tabella (una caratteristica). Questo passaggio è obbligatorio, solo così la struttura prosegue!

Nota Se l'opzione Aggiungi automaticamente i punti di connessione liberi [Append free connection points automatically] è attivata nella finestra di dialogo delle proprietà dell'assieme [Assembly properties], la configurazione viene costruita completamente (purché sia unica).

-> Viene visualizzato il punto di connessione (qui nell'esempio "base_dummy"; ce n'è uno solo, ma potrebbero essercene diversi).

-> Allo stesso tempo, si vedrà il punto di connessione nella vista 3D.

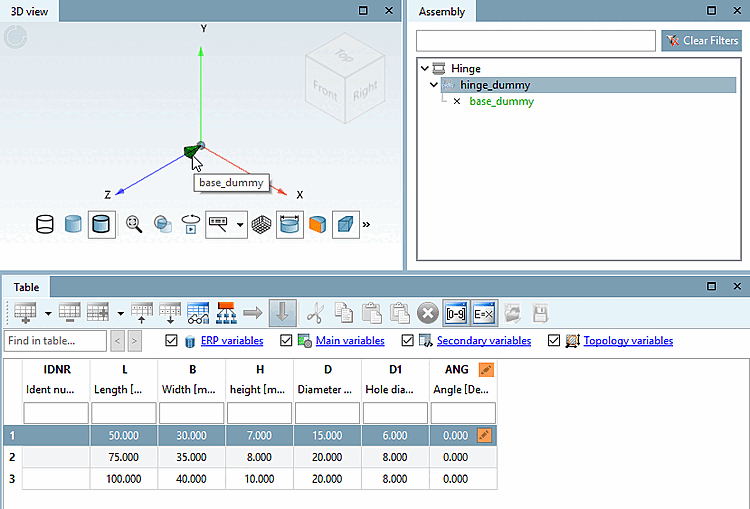

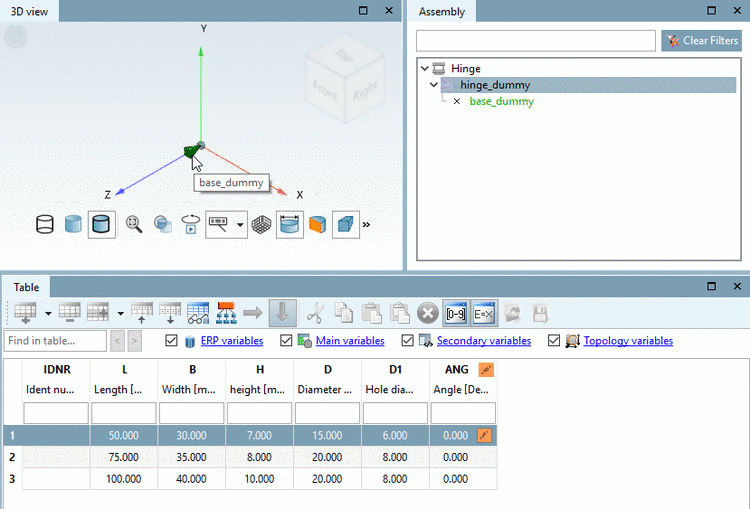

Figura 7.1046.

Il colore verde indica che esiste almeno una parte di allegato, ma che non è ancora stata selezionata.

Nota Se ci sono più righe di tabella per i componenti, è possibile modificare la caratteristica. La visualizzazione nell'anteprima 3D viene adattata automaticamente. (Non per la parte iniziale fittizia, poiché non c'è geometria).

Fare clic sul punto di connessione.

-> I componenti possibili sono visualizzati a destra. In questo esempio, ne è possibile solo uno.

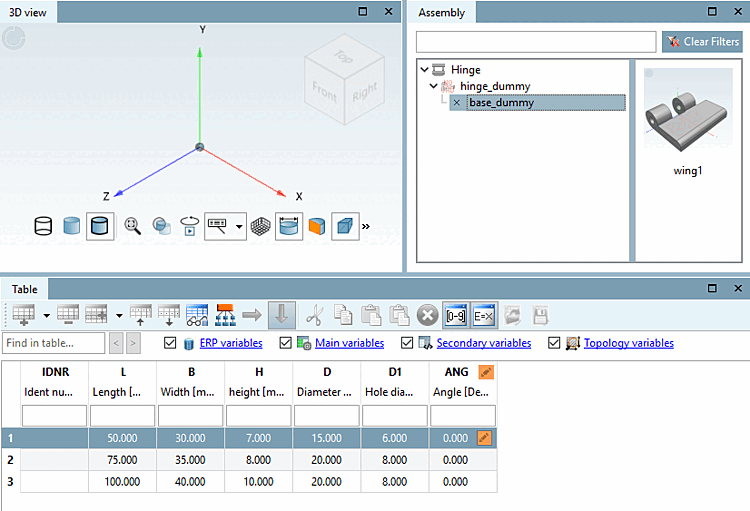

Figura 7.1047.

Fare clic su "fluegel1".

-> Vengono visualizzati il punto di collegamento "centro" e i possibili componenti disponibili per il montaggio.

-> Il componente viene visualizzato nella vista 3D [3D view].

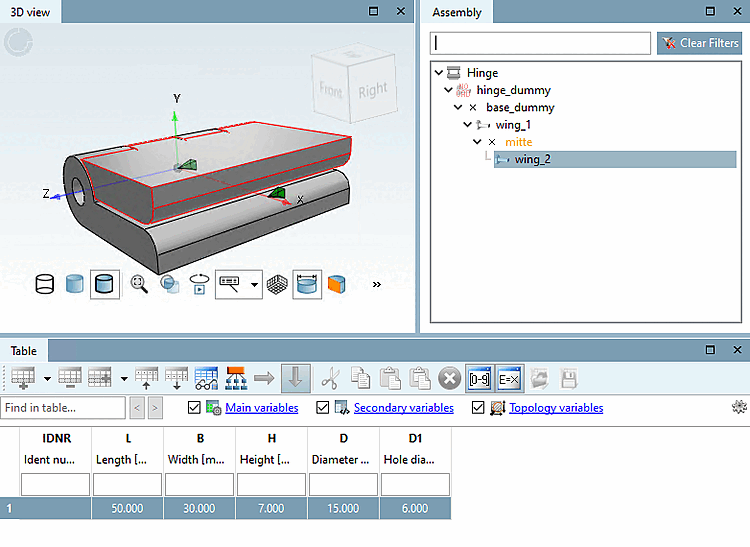

Figura 7.1048.

Fare clic su un altro componente.

-> Il pezzo è inserito.

-> Il punto di connessione viene visualizzato in giallo, cioè per questo punto di connessione sono disponibili altri pezzi.

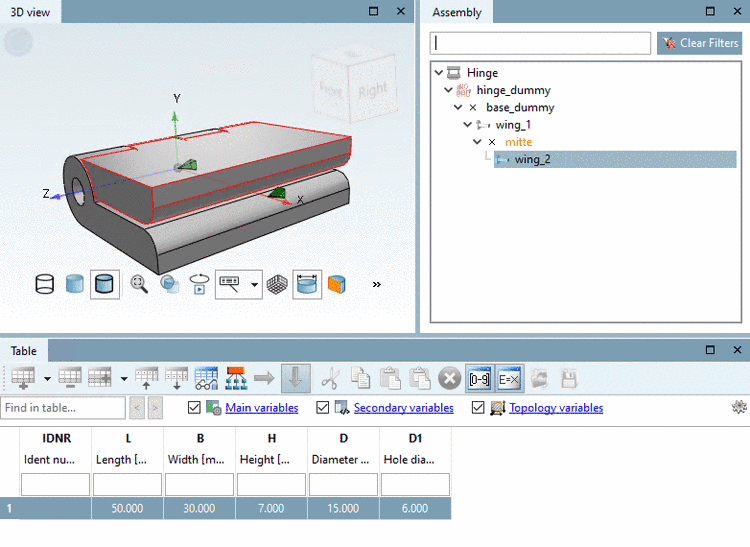

Figura 7.1049.

Fare nuovamente clic sul punto di connessione.

-> Vengono visualizzati gli altri pezzi ancora disponibili.

Figura 7.1050.

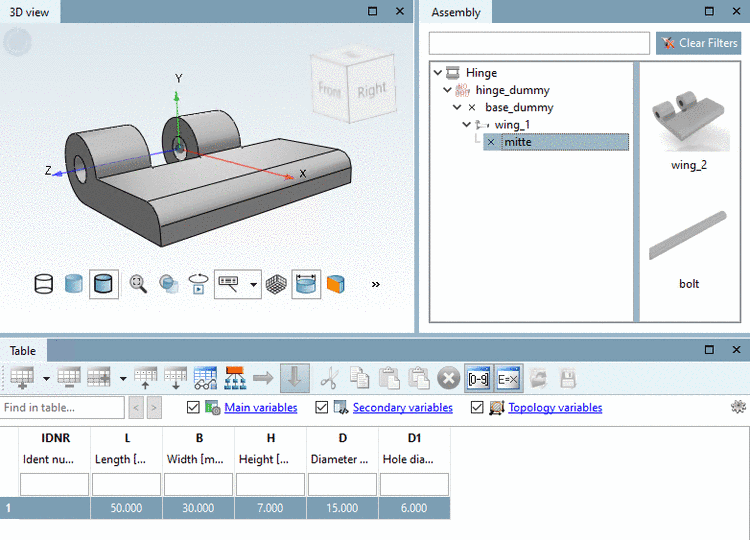

Inserire la parte successiva.

Inserire nel corpo tutte le parti offerte nel modo descritto.

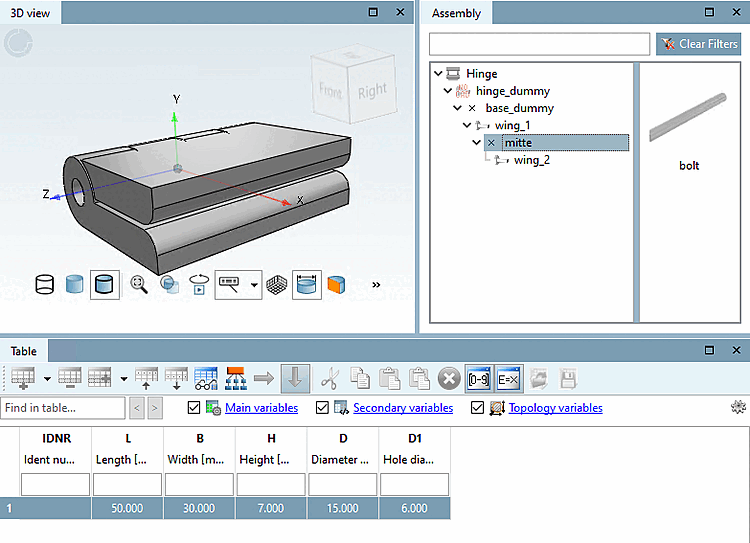

Non appena la struttura è completa, cioè non ci sono più parti da inserire, tutto viene visualizzato in nero.

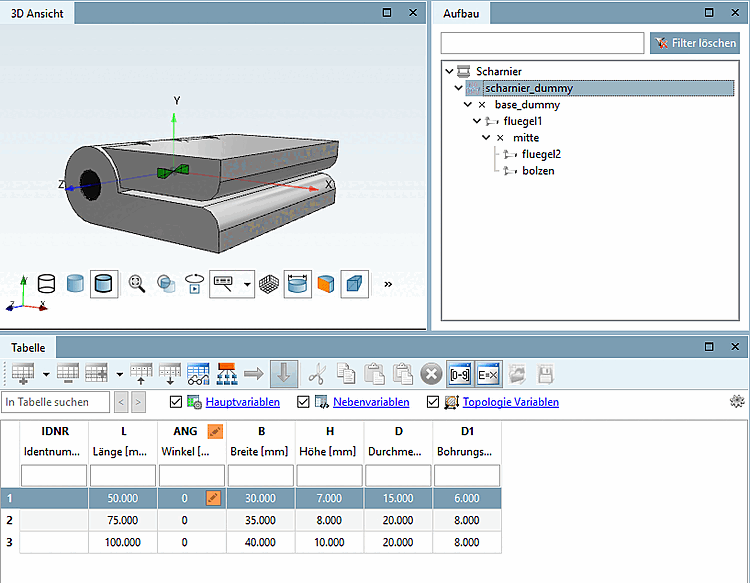

Figura 7.1051.

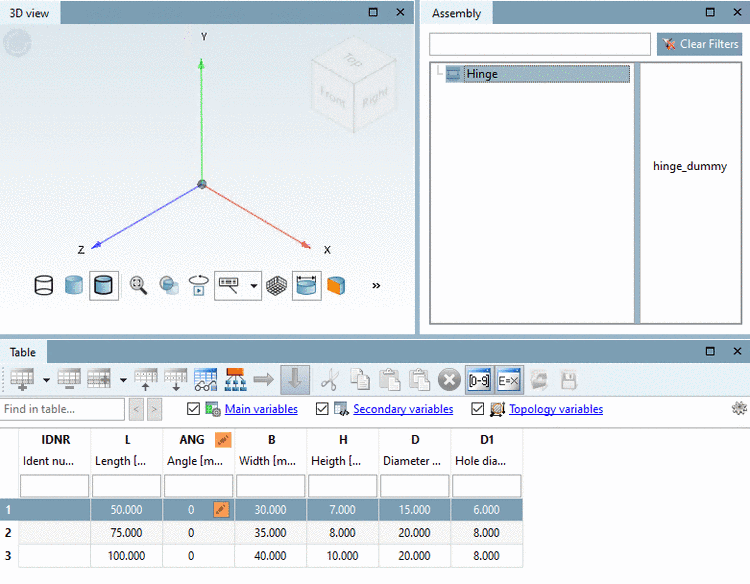

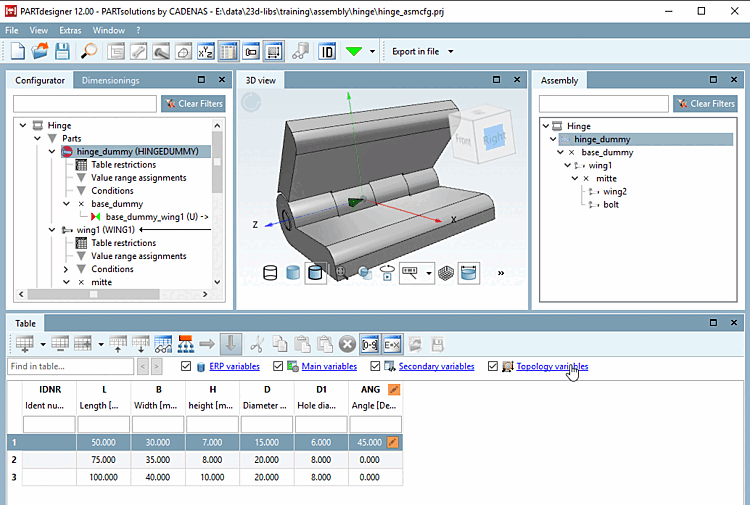

Selezionare "hinge_dummy" nella [Assembly] finestra di aggancio.

-> Viene visualizzata la configurazione con tabella. (La tabella fittizia è uguale alla tabella del modulo successivo).
