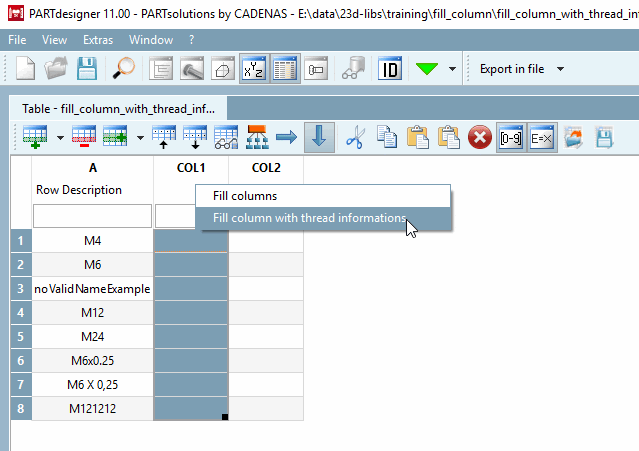

Aprire il menu contestuale nell'intestazione della colonna e fare clic su Riempi colonna con informazioni sul thread [Fill column with thread information].

Figura 7.990.

-> Si apre la finestra di dialogo Riempi colonna [Fill columns].

Figura 7.991.

Selezionare lo standard desiderato nel campo dell'elenco espanso sotto Standard della filettatura [Thread norm].

Figura 7.992.

In Nome thread [Thread name], specificare la colonna da utilizzare per la mappatura delle informazioni sul thread appropriato.

Figura 7.993.

Selezionare il parametro di filettatura desiderato nell'elenco espanso sotto Parametri di uscita [Return value].

Figura 7.994. ND (diametro nominale) è utilizzato nell'esempio.

Sono disponibili le seguenti opzioni:

Confermare con OK.

-> Nella colonna vengono inseriti i valori presenti nello standard di filettatura.

Nota Per la mappatura, gli spazi vengono rimossi internamente ai nomi e le virgole (,) sono sostituite da punti fermi (.). Le maiuscole e le minuscole non sono importanti.

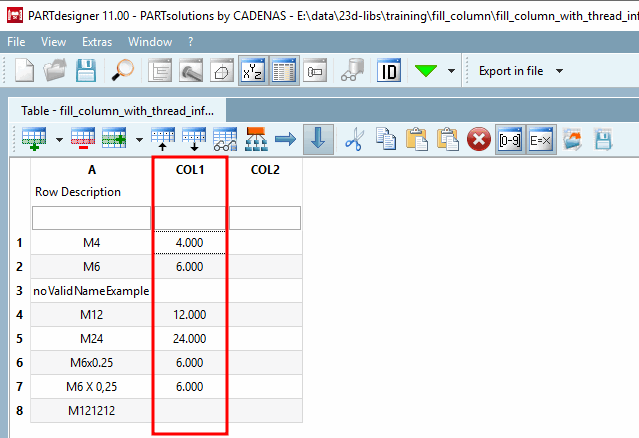

Figura 7.995. I valori adottati per COL1 corrispondono al diametro nominale (ND).

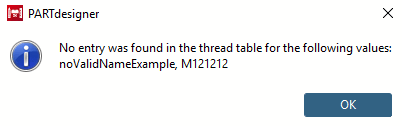

-> Se non è stato possibile effettuare una mappatura, viene visualizzato un messaggio corrispondente.

Figura 7.996. Esempio: non è stato possibile trovare un equivalente nello standard di filettatura per 2 valori.

Ripetere la procedura, ma questa volta per la colonna COL2 con la selezione "PITCH" per i parametri di uscita [Return value].

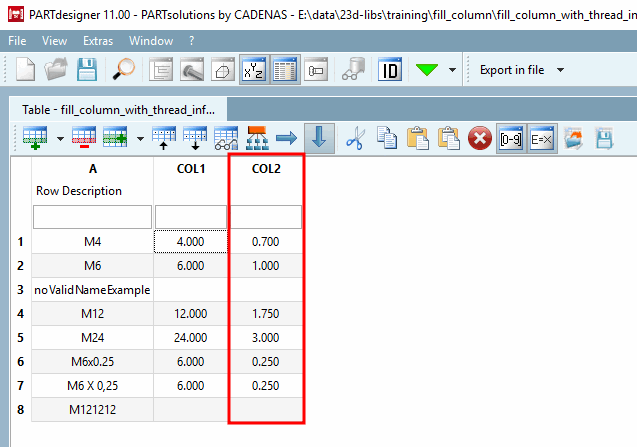

Figura 7.997. I valori adottati per COL2 corrispondono al passo della filettatura (PITCH).
