3.1.7.6.7.  Definire il piano di taglio...

Selezionare un piano di taglio e l'offset desiderato rispetto al piano zero.

Chiamata

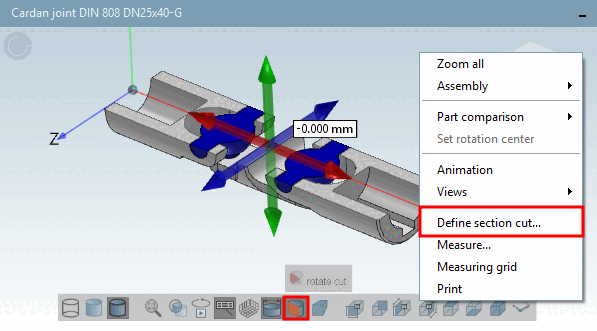

Clic Fare clic sul pulsante corrispondente nella barra degli strumenti o in alternativa fare clic sul comando Definisci piano di sezione... [Define section cut...] nel menu contestuale del menu contestuale Finestra 3D.

Figura 3.755.

Opzioni di impostazione

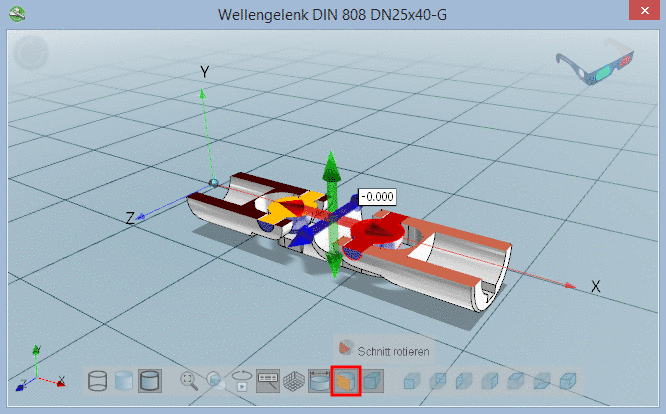

Una volta richiamata, viene visualizzata una croce di navigazione con 6 frecce per la navigazione.

Figura 3.756.

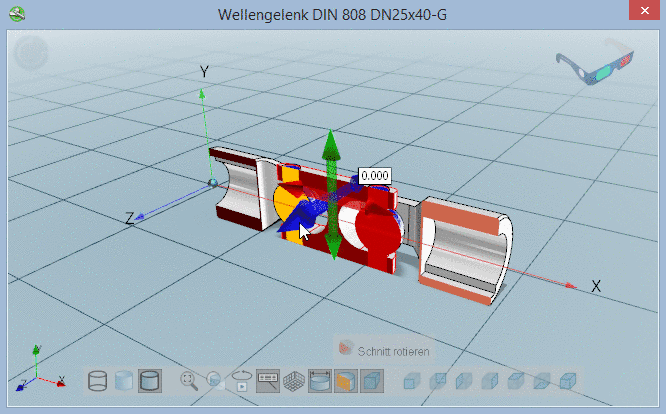

  • Selezionare il piano di sezione facendo clic sulla freccia corrispondente.

    -> Il taglio viene commutato immediatamente.

    Figura 3.757.

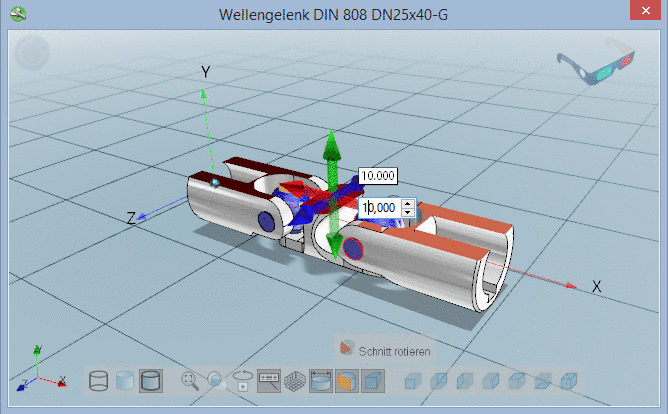

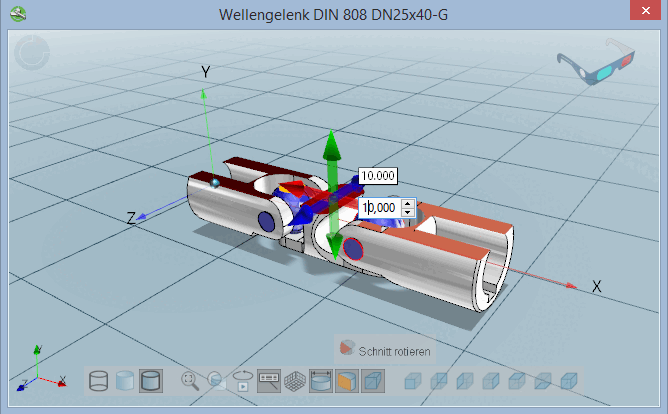

  • Spostare il piano di sezione tenendo premuto il pulsante del mouse, inserendo i valori nel campo di immissione o utilizzando i tasti freccia del campo di immissione.

    Figura 3.758.

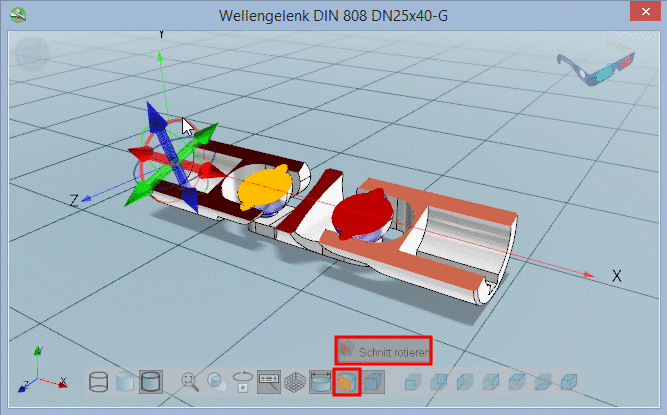

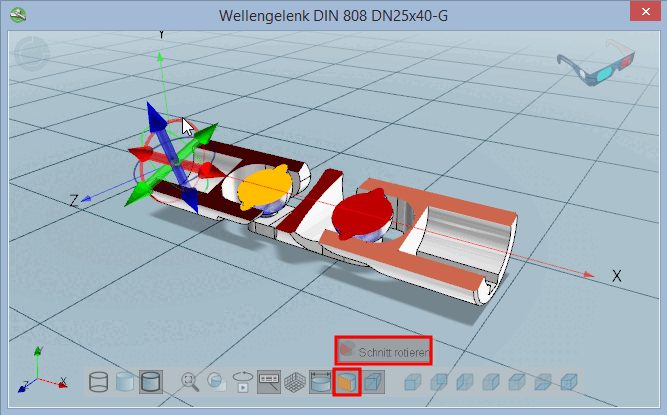

  • Dopo aver fatto clic sul pulsante Ruota sezione [rotate cut], sulla croce di navigazione vengono visualizzate altre linee di rotazione.

    Fare clic sulla linea desiderata e ruotare la sezione.

    Figura 3.759.

[Suggerimento]Suggerimento

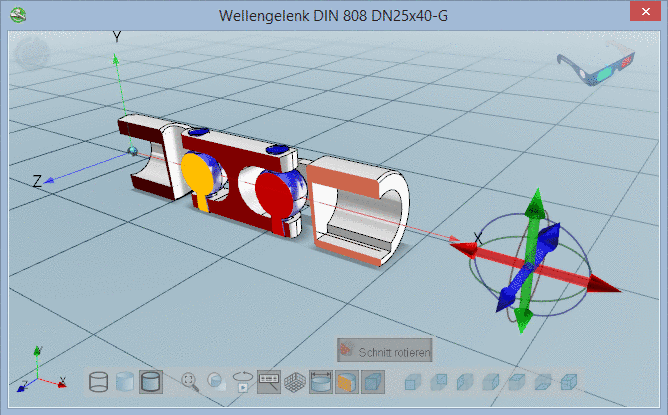

È anche possibile spostare la croce di navigazione lateralmente e solo successivamente eseguire le operazioni di modifica.

Figura 3.760.
