5.12.11.4.1. Classificazione di un terminale - procedura nel suo complesso

Nell'esempio seguente si utilizza il terminale Weidmüller "1267910000".

Le caratteristiche indicate nella scheda tecnica - tipo di collegamento, lunghezza di spelatura e sezione del collegamento dei conduttori, collegamento nominale massimo a un filo - sono da considerarsi come esempi.

Terminale Weidmüller "1267910000"

Figura 5.987. Terminale Weidmüller "1267910000"

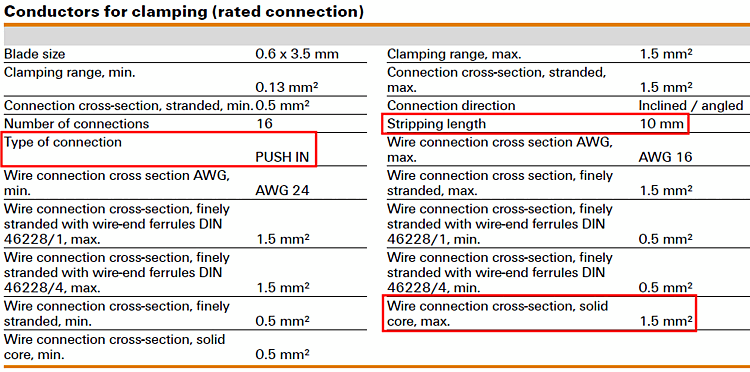

Morsetti modulari a più livelli di Weidmüller, codice d'ordine 1267910000 - Estratto dalla scheda tecnica: Conduttori serrabili (collegamento nominale)

Figura 5.988. Morsetti modulari a più livelli di Weidmüller, codice d'ordine 1267910000 - Estratto dalla scheda tecnica: Conduttori serrabili (collegamento nominale)

  1. Prerequisiti:

    • La classificazione CNS fornisce le classi e le caratteristiche corrispondenti. (Se necessario, aggiornare la classificazione CNS utilizzando PARTadmin).

      Sistema di classe [Class system] CNS -> Punti di connessione [Connection points] del filtro -> Punto di inserimento -> Elettrico -> Connessione elettrica

      Figura 5.989.  Sistema di classe [Class system] CNS -> Punti di connessione [Connection points] del filtro -> Punto di inserimento -> Elettrico -> Connessione elettrica

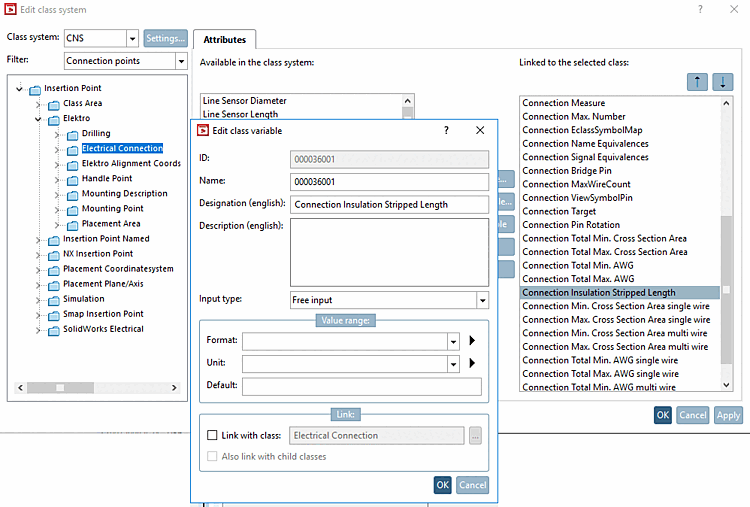

      Caratteristica esemplare "Isolamento del collegamento lunghezza spogliata".

      Figura 5.990. Caratteristica esemplare "Isolamento del collegamento lunghezza spogliata".

    • I punti di connessione necessari sono impostati nel componente.

  2. Set di elementi pubblicati [Published elements]:

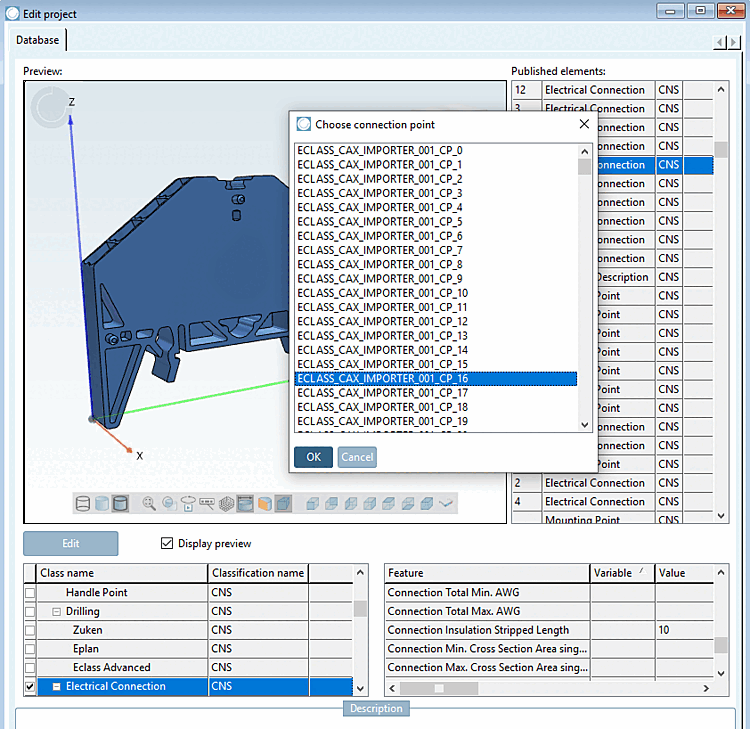

    1. In Modifica progetto [Edit project] -> Anteprima [Preview], fare clic sul comando del menu contestuale Seleziona punto di connessione [Choose connection point].

      Figura 5.991.

      -> Si apre l'omonima finestra di selezione.

      Figura 5.992.

    2. Selezionare il punto di collegamento desiderato e confermare con OK.

      -> Le classi e le caratteristiche corrispondenti vengono caricate sotto l' anteprima [Preview].

    3. Selezionare "Connessione elettrica" sotto il nome della classe [Class name]. (Il segno di spunta all'inizio della riga deve essere impostato).

      Figura 5.993.

      [Nota]Nota

      Assegnare un nome univoco (possibilmente basato sul nome del punto di connessione). Questo nome viene visualizzato anche sotto Elementi pubblicati [Published elements] nella colonna di sinistra e anche come nome di intestazione dell'etichetta nell'anteprima 3D, successivamente anche nel PARTdataManager come nome dell'etichetta.

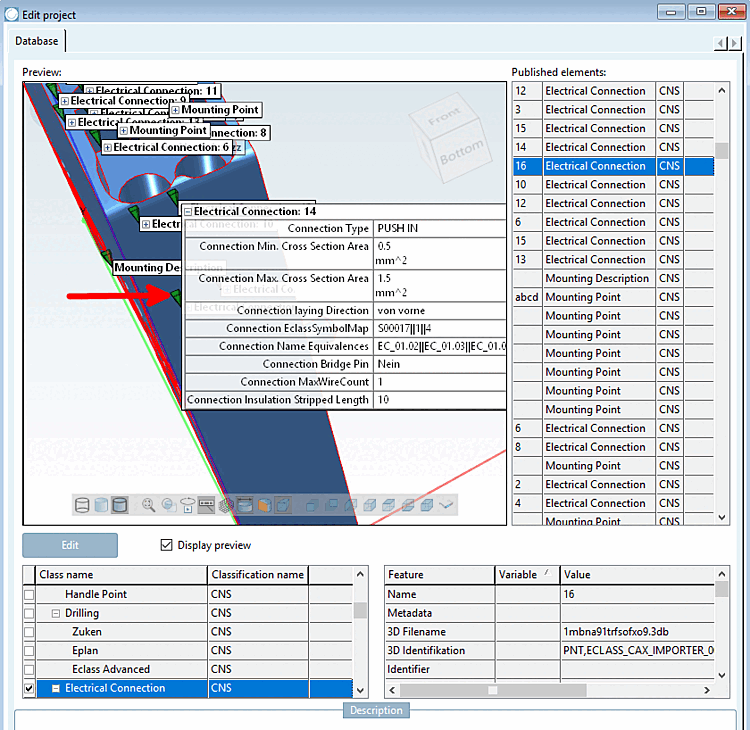

    4. Scorrere l'elenco delle caratteristiche e inserire i valori corrispondenti per il tipo di collegamento, la lunghezza di spelatura e la sezione del collegamento del conduttore, collegamento nominale massimo a un filo, come indicato nella scheda tecnica.

      • Tipo di connessione: PUSH IN

      • Connessione Max. Area della sezione trasversale: 1,5

        Figura 5.994.

      • Collegamento Isolamento spogliato Lunghezza: 10

        Figura 5.995.

    5. Salva in PARTproject e crea il file Indice nuovo .

  3. Test in PARTdataManager

    Le caratteristiche impostate vengono visualizzate nel PARTdataManager nella vista 3D [3D view] e nelle informazioni del pezzo [Part information].

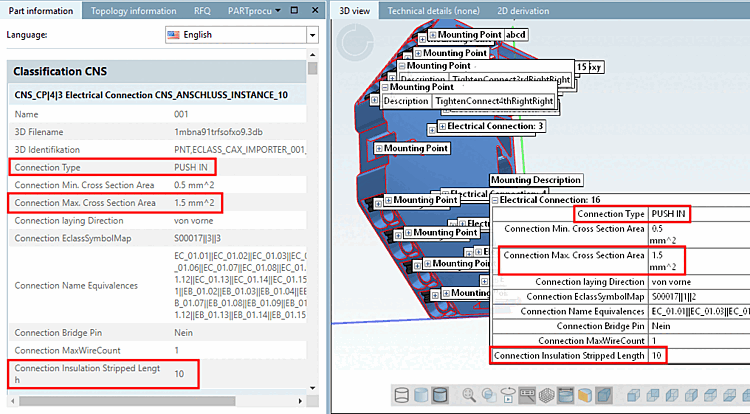

    PARTdataManager: terminale Weidmüller 1267910000

    Figura 5.996. PARTdataManager: terminale Weidmüller 1267910000
