5.23.8. Flussi di lavoro standard per ambienti CAD e PLM/PDM

5.23.8.1. Aggiungere il numero ERP al database dei collegamenti
5.23.8.2. Richiesta del numero ERP via e-mail
5.23.8.3. Richiedere il numero ERP tramite il Part number manager
5.23.8.3.1. Prerequisiti
5.23.8.3.2. Richiesta con un semplice allegato nel Part Number Manager
5.23.8.3.2.1. Configurazione
5.23.8.3.2.1.1. erpcustom.cfg > Blocco [VARS]
5.23.8.3.2.1.2. erpcustom.cfg > Blocco [WEB_ACTIONS]
5.23.8.3.2.1.3. erpcustom.cfg > Blocco [REQUESTDIALOG] / Blocco [USERDIALOG]
5.23.8.3.2.2. Procedura
5.23.8.3.2.2.1. Richiesta di parti da parte dell'utente
5.23.8.3.2.2.2. L'amministrazione richiama il "Part number manager" nel cruscotto.
5.23.8.3.2.2.3. Ulteriore procedura per l'utente
5.23.8.3.3. Richiesta con allegato nel Part Number Manager e inserimento LinkDB
5.23.8.3.3.1. Configurazione
5.23.8.3.3.1.1. erpcustom.cfg > Blocco [VARS]
5.23.8.3.3.1.2. erpcustom.cfg > Blocco [WEB_ACTIONS]
5.23.8.3.3.1.3. erpcustom.cfg > Blocco [USERDIALOG]
5.23.8.3.3.1.4. plinkcommon.cfg > Blocco "MAPPING_CNS_MATSTATE"
5.23.8.3.3.1.5. Condizione di esportazione
5.23.8.3.3.2. Procedura
5.23.8.3.3.2.1. Richiesta di parti da parte dell'utente
5.23.8.3.3.2.2. L'amministrazione richiama il "Part number manager" nel cruscotto.
5.23.8.3.3.2.3. Ulteriore procedura per l'utente
5.23.8.3.3.2.4. Note per la nuova creazione da parte dell'amministratore
5.23.8.3.3.2.5. Caso "respinto
5.23.8.3.4. Richiesta di informazioni tramite il pulsante "CAD

Questa sezione può fornire solo una breve panoramica. Grazie all'ampia gamma di opzioni di personalizzazione, è possibile realizzare le più diverse esigenze dei clienti.

Il seguente è un caso d'uso comune quando è disponibile un ambiente CAD e PLM/PDM:

Gli utenti standard non dovrebbero essere autorizzati a creare nuovi pezzi, ma solo a utilizzare quelli esistenti. Se è necessario un nuovo pezzo o una nuova dimensione, questo deve essere richiesto e approvato dall'utente chiave, dall'ente di standardizzazione, ecc.

Il risultato è la seguente procedura:

  • L'utente trova una dimensione del componente già nota (icona di stato verde all'inizio della riga = disponibile nel PLM/PDM).

    -> Può essere trasferito o caricato in CAD e PLM/PDM.

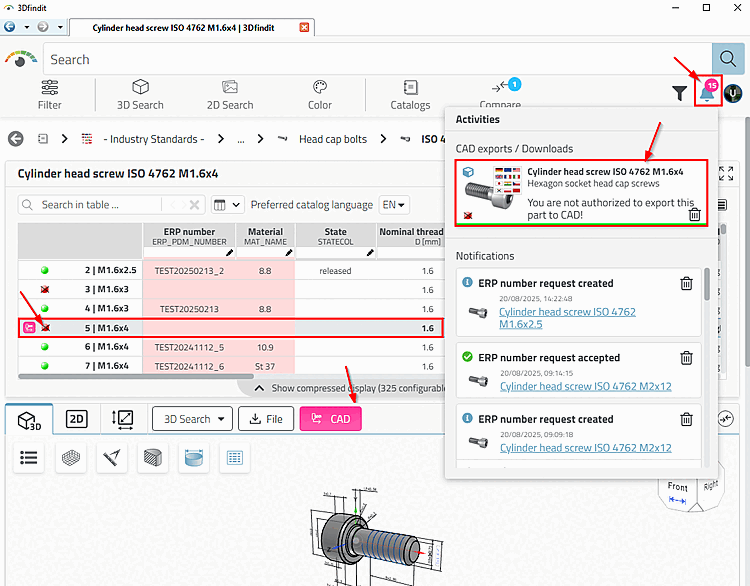

  • L'utente richiede una nuova dimensione del pezzo ancora sconosciuta: quando si fa clic su Esporta in CAD, viene visualizzato il seguente messaggio, ad esempio: "Non si dispone dell'autorizzazione per esportare il pezzo in CAD! [You are not authorized to export this part to CAD!]

    "

    Figura 5.498. "

    -> L'esportazione viene annullata.

    -> È necessario avviare un processo di candidatura.

  • Procedura di richiesta via e-mail, di cui viene informato l'utente chiave. Vedere Sezione 5.23.8.2, “ Richiesta del numero ERP via e-mail ”.

  • Processo di applicazione tramite dashboard, di cui viene informato l'utente chiave. Vedere Sezione 5.23.8.3, “Richiedere il numero ERP tramite il Part number manager ”.

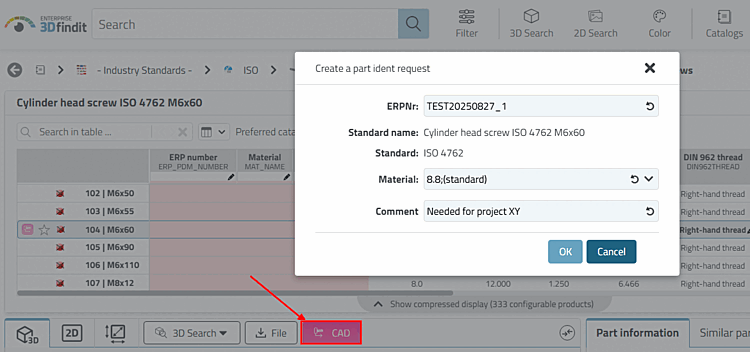

Inoltre, il processo di candidatura può essere avviato tramite diverse funzioni:
