Griglia di misura [Measuring grid] : Vedi sopra.

Cattura tutto [Zoom all] / Zoom sull'oggetto [Zoom in on object]

Lo zoom sull'oggetto [Zoom in on object] si riferisce alla selezione corrente.

Snap all [Zoom all] si riferisce a tutto, comprese le dimensioni. Non c'è differenza per una singola parte selezionata senza dimensioni visualizzate.

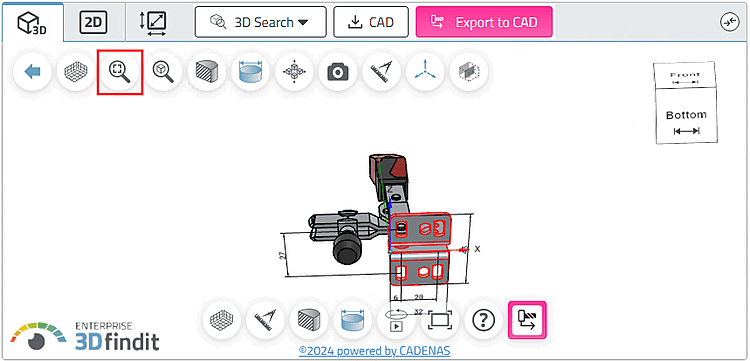

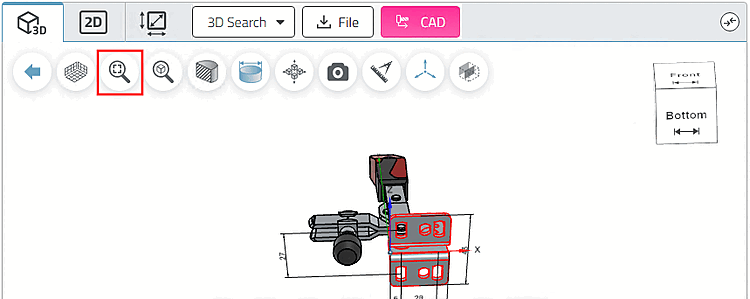

Figura 6.49.  Snap all [Zoom all]: assemblaggio con la singola parte selezionata e le relative dimensioni

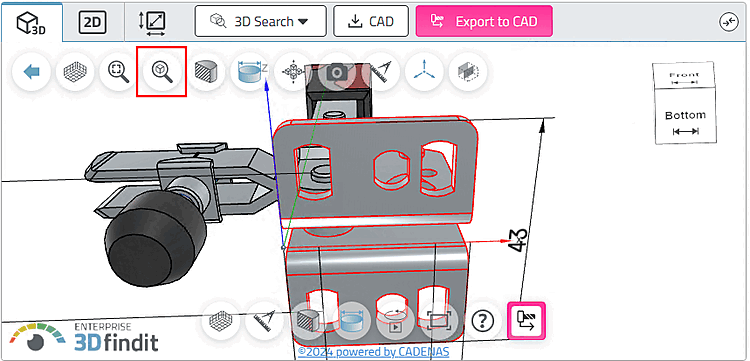

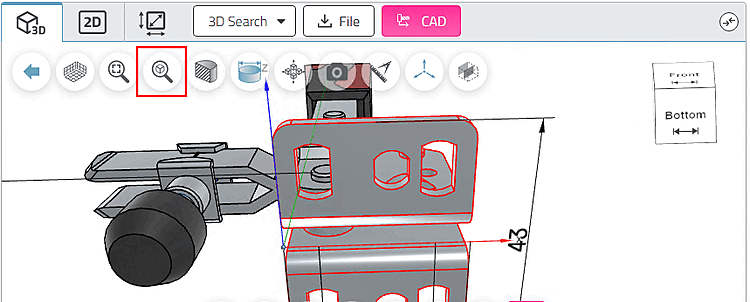

Figura 6.50.  Zoom sull'oggetto [Zoom in on object]: assieme con la singola parte selezionata con le dimensioni

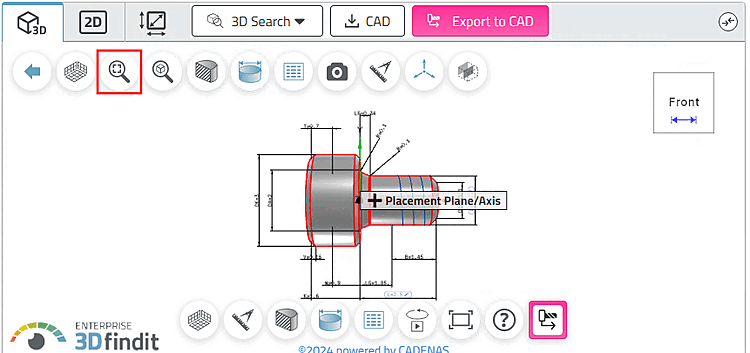

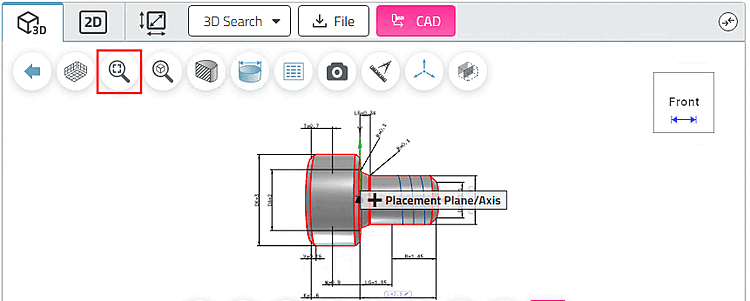

Figura 6.51.  Catch all [Zoom all]: Parte singola selezionata con dimensioni

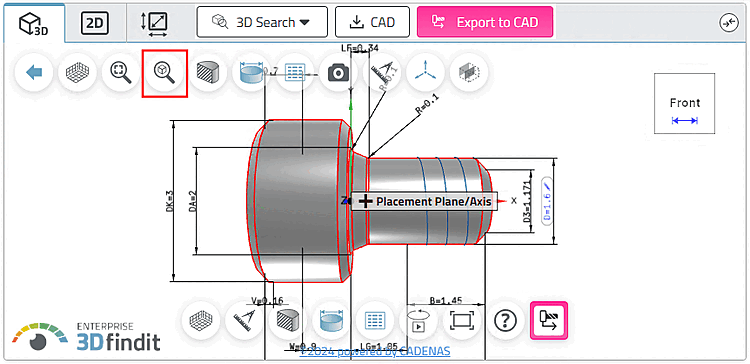

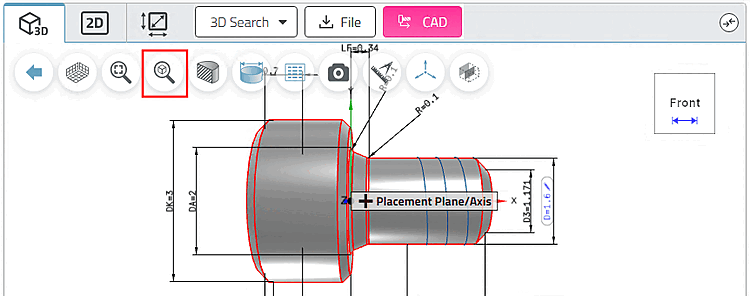

Figura 6.52.  Zoom sull'oggetto [Zoom in on object]: parte individuale selezionata con le dimensioni

Sezione [Cut] : Fare clic sull'asse desiderato per il Sposta la sezione.

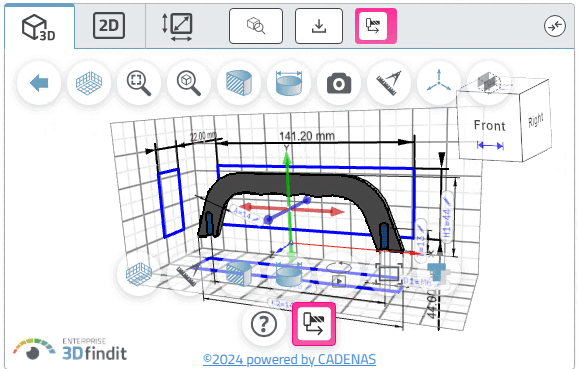

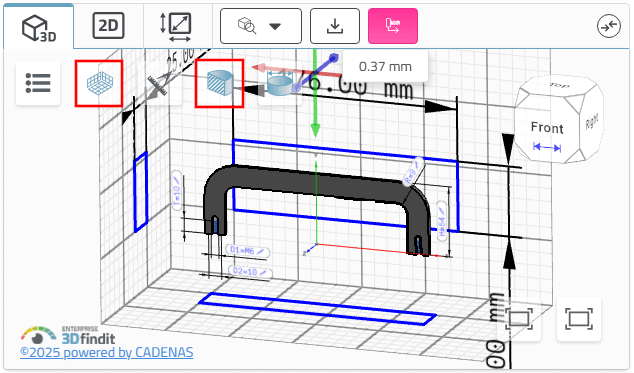

Figura 6.53.  Sezione [Cut] con griglia di misurazione [Measuring grid]

Mostra testi e lezioni [Show texts and classes] :

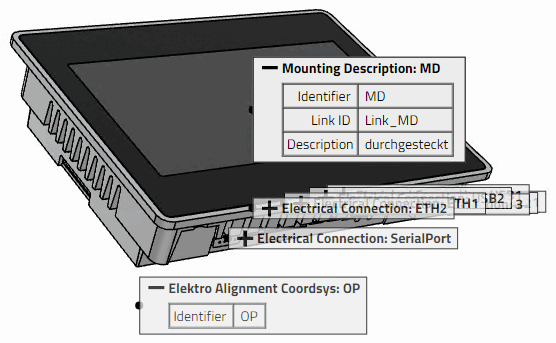

Figura 6.54. Esempio: parte con collegamenti elettrici

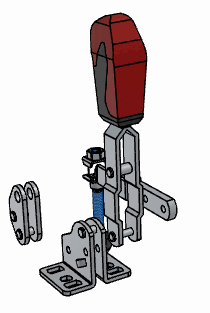

Vista esplosa [Exploded view] (solo per assiemi)

Esempio 1

Figura 6.55.

Figura 6.56.

Esempio 2

Figura 6.57.

Figura 6.58.

Schermata [Screenshot]

Suggerimento È possibile caricare l'immagine nella ricerca di schizzi.

Mostra Origin Axles [Show Origin Axes] :

Figura 6.59.

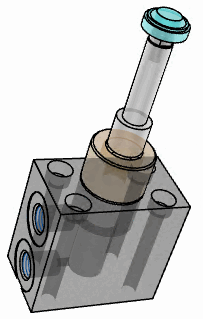

Attiva/disattiva la modalità di proiezione [Switch projection mode] : prospettiva disattiva

Figura 6.60.

Mostrageometria ausiliaria [Show auxiliary geometry] :

Figura 6.61.

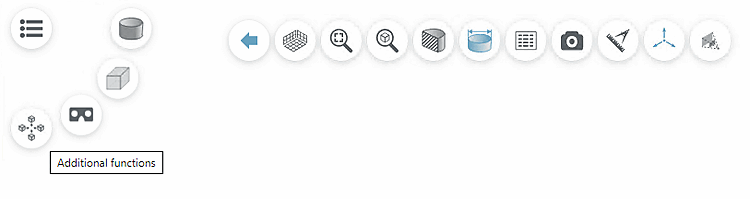

Aiuto [Help] : Qui troverete brevi spiegazioni di Controlli del mouse, tasti di scelta rapida e Funzioni ausiliarie.

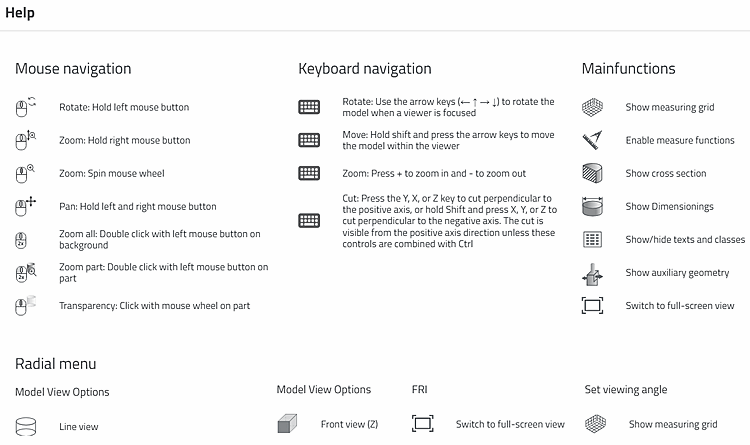

Figura 6.62. Estratto dalla Guida
