3.2.1. Sfaccettature della topologia in 3Dfindit Enterprise e PARTdataManager

Le sfaccettature della topologia possono essere combinate con qualsiasi altra sfaccettatura durante il filtraggio e funzionano per tutte le ricerche dal geodatabase e con la ricerca testuale. Se non si utilizza esplicitamente il geodatabase, le sfaccettature topologiche non funzionano.

In topostructure.cfg, blocco settings, È possibile creare qualsiasi sfaccettatura. Questi sono i valori predefiniti:

TopoFacets=MinorDim, MediumDim, MajorDim, Thickness

Per ogni valore dell'elenco, c'è un blocco sottostante, che viene utilizzato per configurare la sfaccettatura:

Esempio:

[TopoFacet_MinorDim]
attributeGroup=Part
attribute=MinorDim
DisplayName=Minor Dimension
MaxDistinctValues=10
DecimalPlaces=2
IconPath=$CADENAS_SETUP/bitmaps/topology/x.png
DefaultUnit=mm
MinValue=0
MaxValue=100000

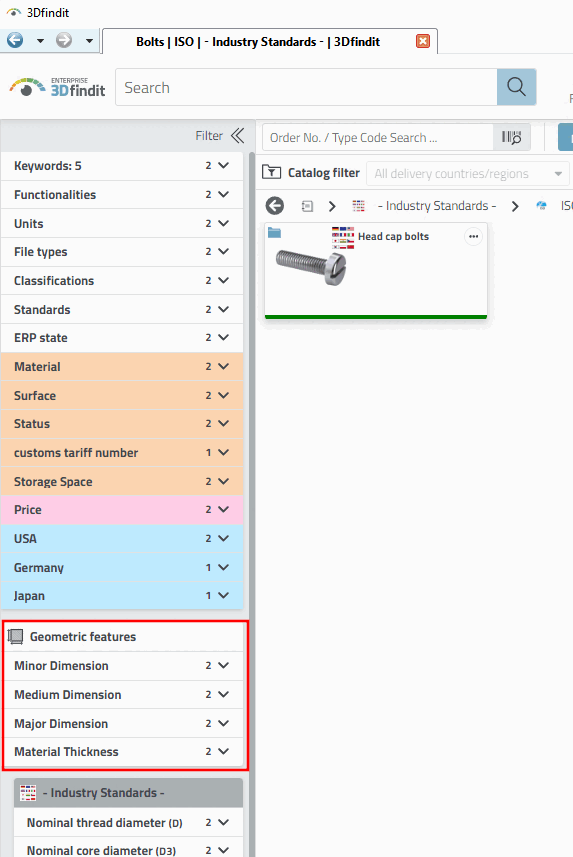

In 3Dfindit sono visualizzati nella sezione Caratteristiche geometriche:

  • Dimensione minore

  • Dimensione media

  • Dimensione principale

  • Spessore del materiale

Figura 3.5.

Maggiori dettagli sono disponibili in Sezione 1.7.5.22, “ topostructure.cfg - PARTdataManager / 3Dfindit: ricerca topologia GeoDb” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.
