1.7.2.2.1.2. Impostazioni a livello di progetto

Sono stati utilizzati per un progetto specifico (standard o Compra Parte), la finestra Parte Staccata [Discontinued part] appare quando viene richiamata in 3Dfindit / PARTdataManager, in cui uno o più Vengono elencate diverse parti, che invece della selezione originale (se questa opzione è disponibile nella replace_std.cfg è stato attivato).

3Dfindit: finestra di dialogo "Parte distaccata [Discontinued part]

Figura 1.519. 3Dfindit: finestra di dialogo "Parte distaccata [Discontinued part]

PARTdataManager: finestra di dialogo "Parte staccata [Discontinued part]"

Figura 1.520. PARTdataManager: finestra di dialogo "Parte staccata [Discontinued part]"

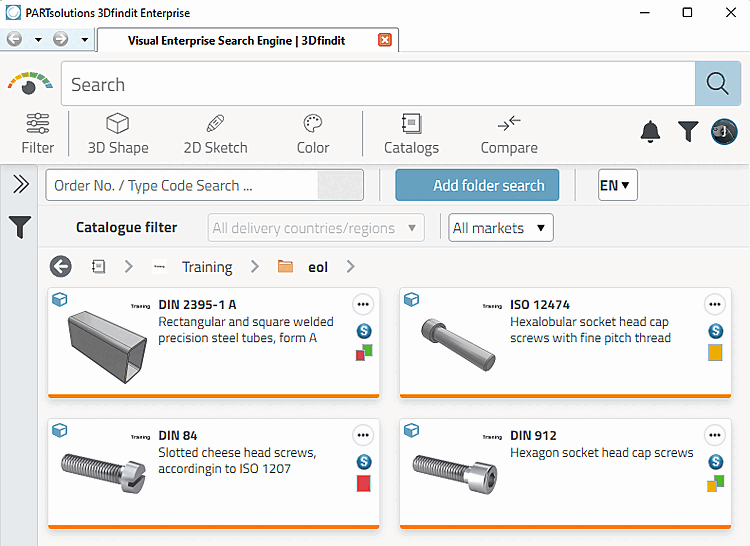

La seguente illustrazione mostra la selezione dei prodotti in 3Dfindit.

Esempio con diverse icone

Figura 1.521. Esempio con diverse icone

Significato delle icone

(La tabella seguente mostra le icone di 3Dfindit. L'aspetto rispetto a PARTdataManager è solo leggermente diverso).

  • Voce di configurazione:

    ALLOW_OLD=0: Il vecchio standard viene cancellato senza essere sostituito.

    Nessuna voce sotto NEW1, 2, ecc.

  • Visualizzare nella finestra di dialogo:

    Il prodotto è scaduto. Non utilizzare per nuove costruzioni [Product discontinued. Please do not use for new projects.].

    Non sono state offerte parti alternative

  • Voce di configurazione:

    ALLOW_OLD=1: Il vecchio standard è ancora ammesso

    Nessuna voce sotto NEW1, 2, ecc.

  • Visualizzare nella finestra di dialogo:

    Il prodotto verrà dismesso. Non utilizzare per nuove costruzioni [Product to be discontinued. Please do not use for new projects.].

    Non sono state offerte parti alternative

  • Voce di configurazione:

    ALLOW_OLD=1: Il vecchio standard è ancora ammesso

    Voce sotto NEW1, 2, ecc.

  • Visualizzare nella finestra di dialogo:

    Il prodotto verrà dismesso. Non utilizzare per nuove costruzioni [Product to be discontinued. Please do not use for new projects.].

    Parti alternative offerte

  • Voce di configurazione:

    ALLOW_OLD=0: Il vecchio standard viene cancellato senza essere sostituito.

    Voce sotto NEW1, 2, ecc.

  • Visualizzare nella finestra di dialogo:

    Il prodotto è scaduto. Non utilizzare per nuove costruzioni [Product discontinued. Please do not use for new projects.].

    Parti alternative offerte

È possibile accedere al file di configurazione in PARTadmin in File di configurazione [Configuration files] della categoria → $CADENAS_DATA/datasetup → replace_std.cfg.

[Nota]Nota

PARTdataManager deve essere riavviato se vengono apportate modifiche.

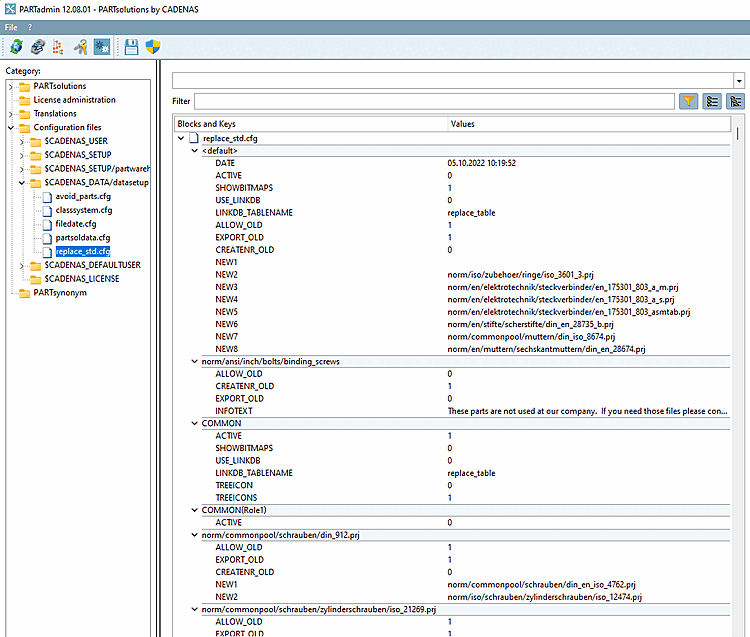

Blocchi con percorso di progetto

Nei singoli blocchi, inserire le parti standard e acquistate sostituite.

Figura 1.522.

Il nome del blocco è il percorso relativo completo dal catalogo al file di progetto.

Esempio:

[norm/din_en_iso/viti/viti cilindriche/din_912.prj]

  • ALLOW_OLD = (intervallo di valori 0 o 1)

    Se impostato su 1, il pulsante Apri [Open] è visibile in 3Dfindit / PARTdataManager.

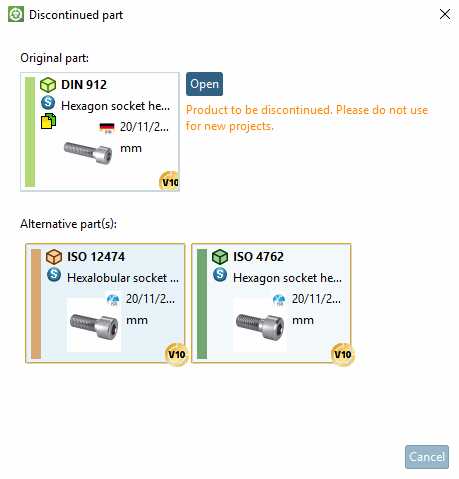

    ALLOW_OLD = 1: pulsante "Apri" visibile

    Figura 1.523. ALLOW_OLD = 1: pulsante "Apri" visibile

    Se impostato su 0, il pulsante Apri [Open] non è visibile in 3Dfindit / PARTdataManager.

    ALLOW_OLD = 0: pulsante "Apri" nascosto

    Figura 1.524. ALLOW_OLD = 0: pulsante "Apri" nascosto

  • EXPORT_OLD = (intervallo di valori 0 o 1)

    • 0: Quando si richiama l'esportazione viene visualizzato il seguente messaggio:

      Questo pezzo è stato contrassegnato come sostituito e non può più essere esportato da voi. [This part has been marked as replaced and may not be exported by you anymore]

      PARTdataManager: la parte non può essere esportata

      Figura 1.525. PARTdataManager: la parte non può essere esportata

      3Dfindit: la parte non può essere esportata

      Figura 1.526. 3Dfindit: la parte non può essere esportata

    • 1: La parte può essere esportata.

      Non viene visualizzato alcun messaggio informativo.

  • CREATENR_OLD = (intervallo di valori 0 o 1)

    Se impostato a 0, fare clic su il pulsante Registra per Aggiungere un database di collegamento [Add dataset to link database] un messaggio di errore.

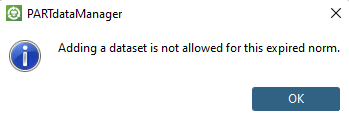

    PARTdataManager: Non è possibile creare un record di dati per questo standard scaduto [Adding a dataset is not allowed for this expired norm.].

    Figura 1.527. PARTdataManager: Non è possibile creare un record di dati per questo standard scaduto [Adding a dataset is not allowed for this expired norm.].

    [Nota]Nota

    Per utilizzare questo La funzione deve essere in erpcustom.cfg → Blocca [ADDTODB] il Script replace_mm.vbs deve essere abilitato.

    Se manca la voce corrispondente, createla voi stessi:

    $CADENAS_SETUP/scripts/erp/replace_mm.vbb

  • NEW1 = norm/din_en_iso/viti/viti cilindriche/din_en_iso_4762.prj

    NEW2 = norm/din_en_iso/viti/viti cilindriche/din_en_iso_1234.prj

    Percorso relativo al nuovo progetto (a partire dal nome del catalogo).

    [Nota]Nota

    Se non viene effettuata alcuna registrazione, il Icona "Nessuna sostituzione" eliminato [Replaced without substitution] ".

Specificare tutti i progetti in questo modo.
