7.6.2.12.5. Cosa considerare

7.6.2.12.5.2. Miscele di modelli

	Nota
	Creare prima il modello, poi la miscela. Se si utilizza la funzione di fusione per i modelli, si noti che viene applicata alla geometria originale.

È supportata la fusione con la geometria originale.

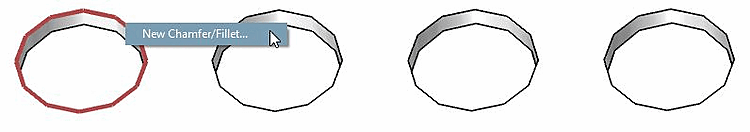

Figura 7.249. Applicazione corretta: Viene visualizzato il comando Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]....
La miscelazione su geometrie di modelli derivati non è supportata.

Figura 7.250. Applicazione errata: Viene visualizzata la nota "L' area è stata creata da una funzione modello [Face is a result of pattern feature]".
Se la procedura è corretta, la funzione di fusione viene applicata alla geometria originale e a tutte le geometrie di modello derivate.

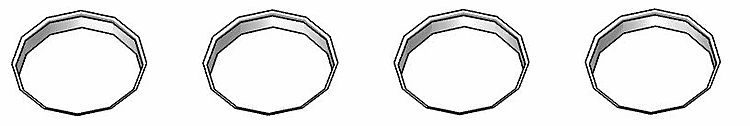

Figura 7.251. Risultato

	Nota
	Se si verificano problemi durante l'uso dei modelli, in caso di dubbio provare a selezionare una volta i bordi e una volta i volti.
