2.1.9.3. Esportazione di formati grafici
2.1.9.3.1. BMP GIF JPEG PNG TIFF
Indietro  Avanti
2.1.9.3.1. BMP GIF JPEG PNG TIFF

È possibile esportare il pezzo visualizzato nella vista parti in diversi formati di immagine.

Il dialogo di esportazione è quasi identico per i formati BMP, GIF, JPEG, PNG e TIFF; le differenze sono indicate.

Pagina della scheda Attributi [Attributes]

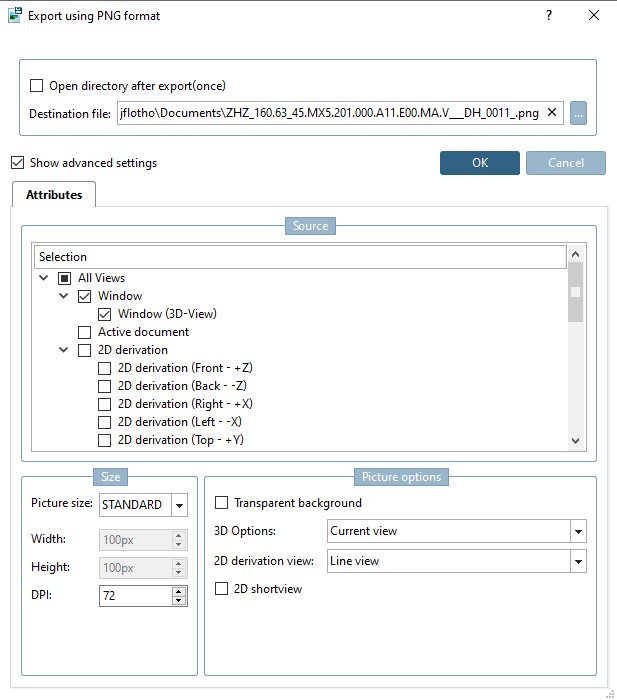

Pagina della scheda "Attributi [Attributes]" (formato PNG come esempio)

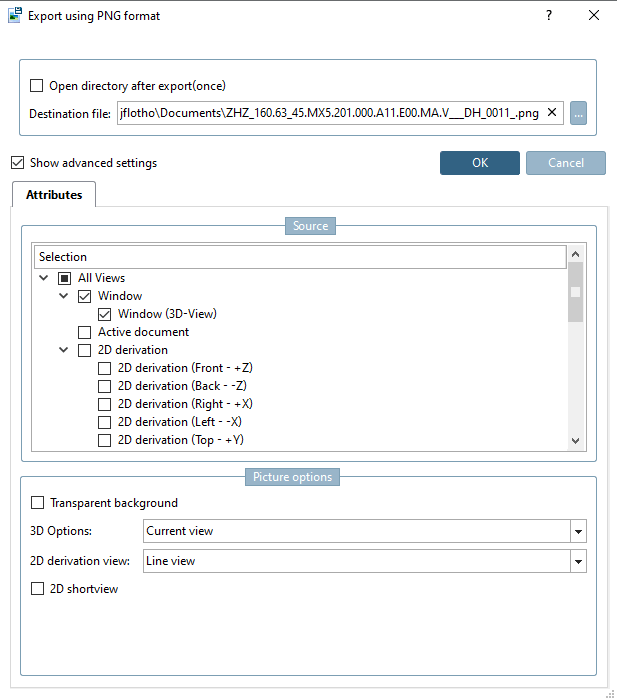

Figura 2.737. Pagina della scheda "Attributi [Attributes]" (formato PNG come esempio)

  • Selezione [Selection]:

    È possibile esportare tutte le viste elencate o solo quelle che sono state specificamente attivate. Selezionare una modalità:

    • Tutti i punti di vista [All Views]

      • Finestre

        • Finestra (vista 3D) [Window (3D-View)]

        • Windows (Specifiche tecniche (2D))

      • Documento attivo [Active document]

      • Derivazione 2D (...)

        Varie derivazioni 2D, come "3 viste + isometria in cornice (DIN)" o "Destra".

      • Vista tecnica [Technical view]

        Varie viste tecniche, ad esempio vista laterale o dall'alto

  • Opzioni di immagine [Picture options]

    • Sfondo trasparente [Transparent background]

    • Impostazioni 3D [3D Options]:

      • Vista attuale [Current view]

      • -PARTsolutions 8.1-

      • -PARTsolutions 9.0-

      • Purista

      • ecc.

    • Vista della derivazione 2D [2D derivation view]:

      • Rappresentazione della linea [Line view]:

        Rappresentazione della linea [Line view]

        Figura 2.738. Rappresentazione della linea [Line view]

      • Linee + rappresentazione ombreggiata [Lines + shaded view]:

        Linee + visualizzazione ombreggiata [Lines + shaded view]

        Figura 2.739. Linee + visualizzazione ombreggiata [Lines + shaded view]

        Combinazione di visualizzazione a linee e visualizzazione ombreggiata

      • Vista in ombra [Shaded View]:

        Rappresentazione ombreggiata [Shaded view]

        Figura 2.740. Rappresentazione ombreggiata [Shaded view]

      Sezione 2.1.10.1.2.1, “ Modalità di rendering ”Per ulteriori informazioni, consultare il sito .

    • Vista 2D accorciata [2D shortened view]:

      Il prerequisito per l'utilizzo è che il pezzo sia stato creato dal produttore con l'opzione corrispondente.

      Vantaggioso per i pezzi molto lunghi. Le dimensioni reali sono indicate anche per il pezzo accorciato.

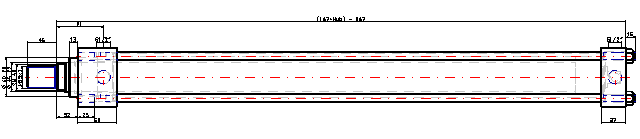

      Risultato dopo l'esportazione con l'opzione "Vista 2D accorciata [2D shortened view]" disattivata

      Figura 2.741. Risultato dopo l'esportazione con l'opzione "Vista 2D accorciata [2D shortened view]" disattivata

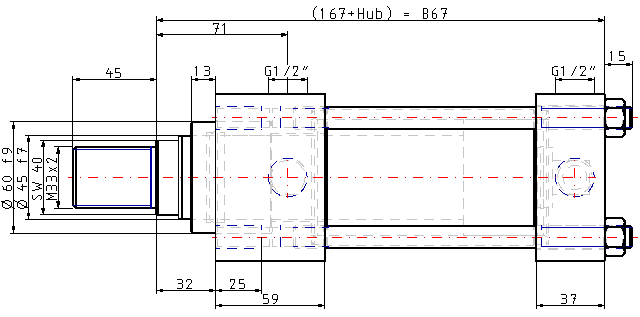

      Risultato dopo l'esportazione con l'opzione "Vista 2D accorciata [2D shortened view]" attivata

      Figura 2.742. Risultato dopo l'esportazione con l'opzione "Vista 2D accorciata [2D shortened view]" attivata

  • File di destinazione [Destination file]:

    Utilizzare Sfoglia ... per specificare il file di destinazione.

    Selezionare facoltativamente la casella di controllo Apri la directory dopo l'esportazione (una volta) [Open directory after export(once)].

Pagina della scheda Opzioni Tiff (solo per TIFF)

  • Formato colore [Color format]: RGB o CYMK

  • Compressione [Compression]: non compressa [Not compressed] e diverse varianti di compressione

.
