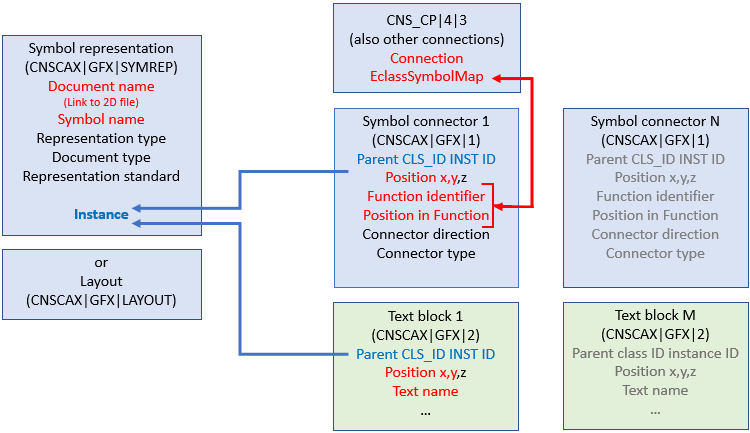

5.12.11.13.2. Modello di dati visualizzazione generalizzata dei simboli / layout |  |
| Indietro | Avanti |

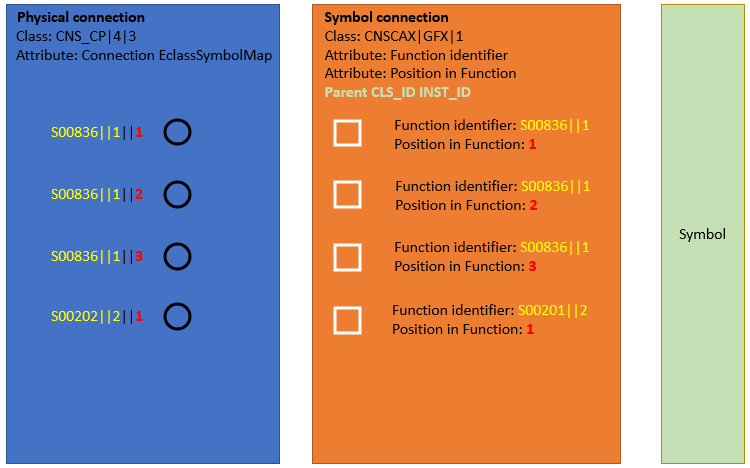

Il diagramma precedente mostra la rappresentazione dei simboli completamente differenziata, in cui le connessioni dei simboli 2D sono collegate in particolare alle connessioni fisiche 3D. (Questa situazione non è specifica per i sistemi elettrici e può essere modificata in base alle esigenze per altri tipi di connessioni).
Il compito di creare la visualizzazione dei simboli è quello di realizzare diversi collegamenti.
Ciò significa, in particolare, che dobbiamo collegare la connessione del simbolo 2D con la funzione associata e la posizione nella funzione. In altre parole, il compito può essere espresso dalla seguente frase: "Questa connessione 2D con le seguenti coordinate X/Y appartiene alla funzione N ed è l'X connessione del dispositivo in essa". Una connessione di simboli ha quindi bisogno di 2 indici (funzione [Function identifier ] e posizione all'interno della funzione [Position in Function ]). Questo è del tutto analogo alla costruzione dell'attributo Connection EclassSymbolMap in CNS_CP|4|3.
Il fulcro è la classe CNSCAX|GFX|1 (simbolo di connessione).

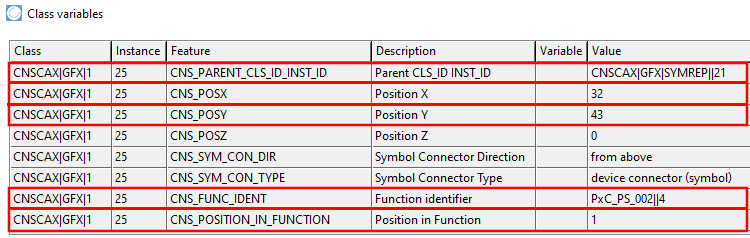

Il simbolo connessione, classe CNSCAX|GFX|1 contiene ...
... Nelle caratteristiche CNS_POSX e CNS_POSY, le coordinate X/Y per posizionare il pin sul simbolo grafico 2D,
... nella caratteristica Parent CLS_ID INST_ID il riferimento alla classe CNSCAX|GFX|SYMREP, che a sua volta fornisce il collegamento al simbolo grafico 2D associato,
... le informazioni per l'assegnazione della funzione corretta nella funzione Identificatore di funzione,
... nella funzione Posizione nella funzione, le informazioni per l'assegnazione della posizione corretta ("numero di pin") all'interno della funzione corrispondente.
