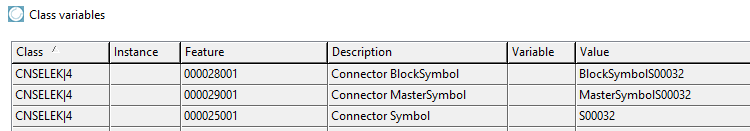

Connettore senza (simboli globali) Simbolo del connettore, simbolo del master del connettore, simbolo del blocco del connettore

Figura 5.1315. L'illustrazione mostra i simboli globali esistenti

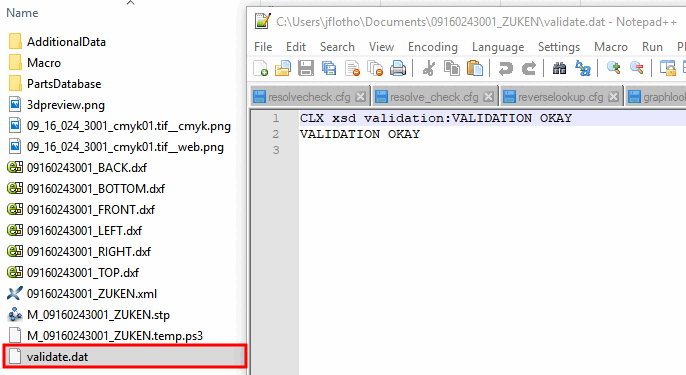

L'illustrazione seguente mostra il caso di un'esportazione riuscita di un connettore con un simbolo classificato correttamente, in particolare il simbolo master e il simbolo di blocco.

Figura 5.1316. CONVALIDA OK

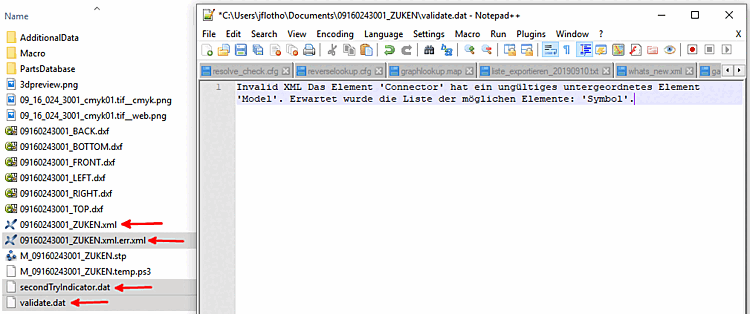

La figura successiva mostra l'output tipico di un'esportazione fallita a causa della mancanza dei simboli del connettore globale.

Figura 5.1317.

Le Il file validate.dat ora contiene un breve Messaggio di errore relativo al problema del simbolo globale mancante Indica. Il file del xyz.err.xml è il corrispondente Output, per restringere ulteriormente l'errore in un secondo momento, se necessario. secondTryIndicator.dat indica che È stato generato un oggetto DynamicPart come fallback predefinito. Il corrispondente I dati della parte dinamica vengono memorizzati nel file xyz.xml.
