1.2.1.3.2.4. Dialogo "Crea un sistema di classi per i filtri": opzione per rimuovere lo stato Certificato/Premium

Nel caso in cui lo stato attuale di un componente elettrico cambi in "base-meno", è possibile attivare l'opzione Rimuovi lo stato di qualità PREMIUM/CERTIFICATO dai progetti se il nuovo stato è base-meno [Remove the PREMIUM/CERTIFIED quality status from projects if the new status is basic-minus] nel dialogo Crea sistema di classi per i filtri [Create class system for filters].

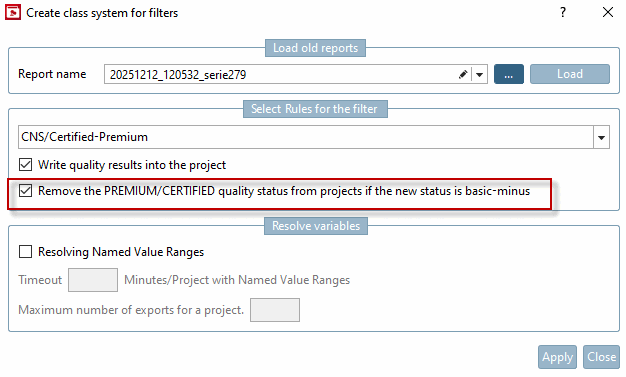

Dialogo "Creare un sistema di classi per i filtri [Create class system for filters]"

Figura 1.126. Dialogo "Creare un sistema di classi per i filtri [Create class system for filters]"

Possibile procedura

  1. Stato iniziale di un componente elettrico con stato di qualità CERTIFICATO o PREMIUM o entrambi:

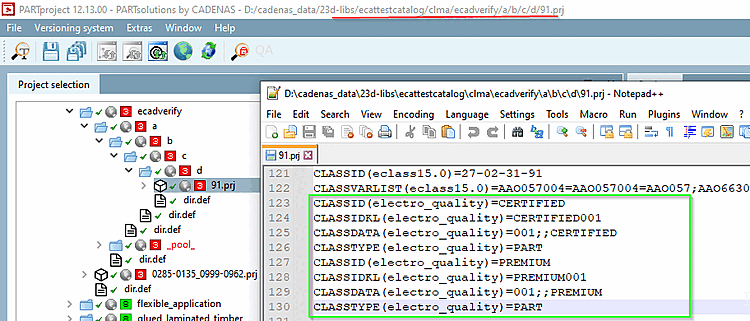

    Fascicolo di progetto con qualità elettrica "CERTIFICATA/PREMIUM".

    Figura 1.127. Fascicolo di progetto con qualità elettrica "CERTIFICATA/PREMIUM".

  2. Avviare il plugin in Automazione [Automation] ->Crea sistema di classi per i filtri [Create class system for filters] e attivare l'opzione Rimuovi lo stato di qualità PREMIUM/CERTIFIED dai progetti se il nuovo stato è basic-minus [Remove the PREMIUM/CERTIFIED quality status from projects if the new status is basic-minus].

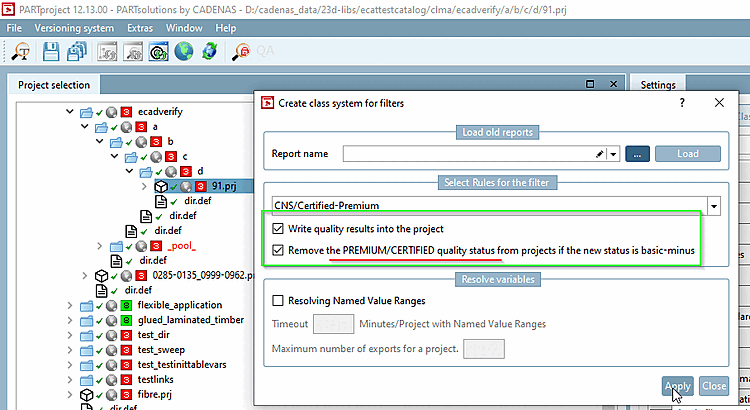

    Dialogo "Crea un sistema di classi per i filtri [Create class system for filters]" con opzione attivata

    Figura 1.128. Dialogo "Crea un sistema di classi per i filtri [Create class system for filters]" con opzione attivata

  3. Risultato

    Il pezzo ha il nuovo stato "basic-minus" e "electro_quality" CERTIFICATO o PREMIUM viene rimosso.

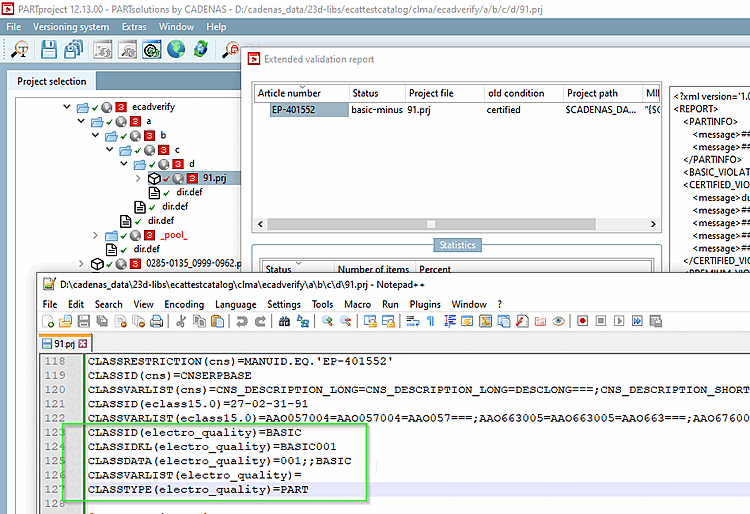

    Rapporto di validazione esteso [Extended validation report] con "basic-minus" e file di progetto con "electro_quality" declassato a BASIC

    Figura 1.129.  Rapporto di validazione esteso [Extended validation report] con "basic-minus" e file di progetto con "electro_quality" declassato a BASIC

Per ulteriori informazioni, vedere Sezione 5.12.11.28.5, “ Creare un sistema di classi per i filtri (plugin) ” in eCATALOG 3Dfindit.
