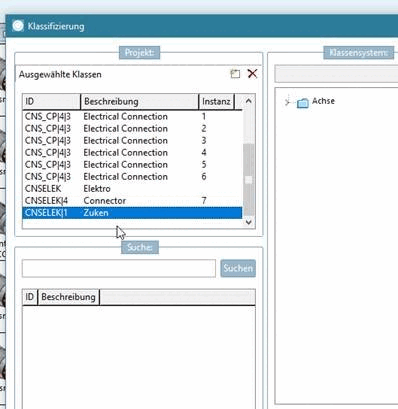

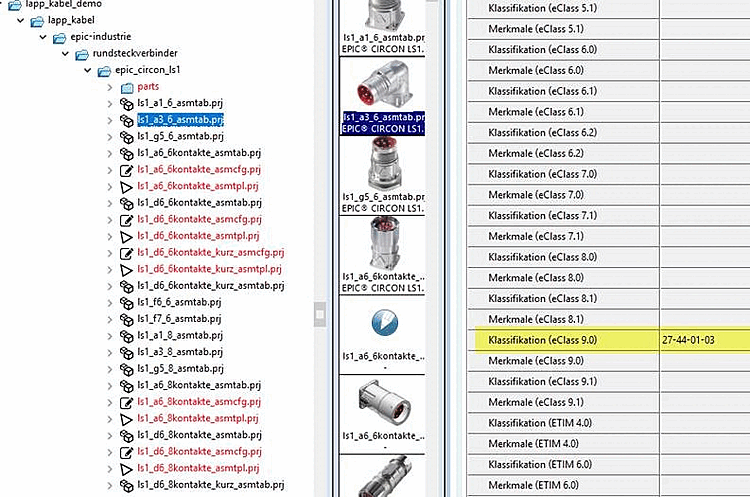

Classificazione secondo eClass

Per l'esportazione in Zuken è necessaria anche una classificazione delle parti secondo eClass (almeno V9.0 o superiore, preferibilmente v10.0).

Figura 5.1126.

Inoltre, la classificazione deve essere conforme alla CNS. (Vedi altro documento).

Figura 5.1127.

GTIN nella tabella

Il numero di articolo e il GTIN si sovrappongono tematicamente.

Anche il GTIN è importante e attualmente viene fornito da Phoenix e Weidmüller.

Il GTIN dovrebbe far parte della tabella e quindi essere incluso nel MIDENT.

Nota Che cos'è il GTIN? IlGTIN (Global Trade Item Number) è un numero di identificazione che deriva dal sistema GS1 (ex sistema EAN) con il quale è possibile etichettare le unità commerciali. Il GTIN può essere codificato in un codice a barre. Leggendo il codice a barre, le aziende possono elaborare in modo efficiente e corretto i prodotti e le informazioni ad essi associate, ad esempio quando ricevono la merce in un magazzino, vendono alla cassa o somministrano i farmaci corretti in un ospedale. I GTIN possono essere utilizzati per identificare in modo univoco le unità commerciali, sia nei cataloghi che nei messaggi elettronici come gli ordini di acquisto o le fatture. Inseriti nei siti web, i GTIN possono ottimizzare la funzionalità dei motori di ricerca e fornire informazioni ai consumatori in modo più efficace.

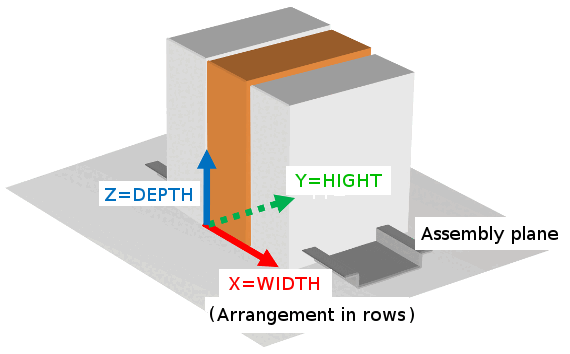

Sistema di coordinate del prodotto (estratto da Guideline eCl@ss CAx Expert Group)

In ECAD, il sistema di coordinate costituisce un sistema di coordinate del prodotto indipendente e indipendente dall'effettivo posizionamento del prodotto nello spazio applicativo. Tutte le coordinate sono specificate in questo sistema di coordinate del prodotto.

L'origine del sistema di coordinate del prodotto si trova sul piano di montaggio standard del prodotto. Il piano di montaggio standard è un piano immaginario indipendente dallo spazio sul quale il prodotto è montato nella normale posizione di utilizzo.

Il piano di montaggio standard è posizionato sul piano X/Y, dove la direzione X è quella dell'allineamento.

Figura 5.1128.
