1.3.4.12.3.5.  Cilindro

Si possono cercare cilindri interi interni o esterni, mezzi cilindri, quarti di cilindro o, in generale, sezioni di cilindri.

  • Numero: numero di cilindri nella parte ricercata

  • Diametro [Diameter] / lunghezza [Length]:

    Esempio di cilindro interno - lunghezza e diametro

    Figura 1.340. Esempio di cilindro interno - lunghezza e diametro

    Esempio di cilindro esterno - lunghezza e diametro

    Figura 1.341. Esempio di cilindro esterno - lunghezza e diametro

  • Orientamento [Orientation]:

    • All'interno

    • Esterno

  • L' angolo di rotazione definisce la rotazione intorno all'asse principale del cilindro (in direzione della lunghezza) per espandere la superficie del cilindro. Questo può essere utilizzato per cercare cilindri parziali, ad esempio cilindri pieni (angolo = 360°), mezzi cilindri (angolo = 180°), quarti di cilindro (angolo = 90°).

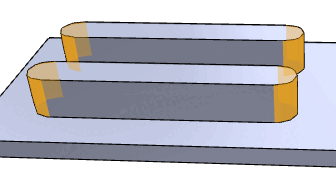

    Esempio di cilindro interno - angolo di rotazione 180° (mezzo cilindro)

    Figura 1.342. Esempio di cilindro interno - angolo di rotazione 180° (mezzo cilindro)

    Esempio di cilindro esterno con angolo di rotazione di 180° (mezzo cilindro)

    Figura 1.343. Esempio di cilindro esterno con angolo di rotazione di 180° (mezzo cilindro)
