4.16.1.  Mantenere la linea originale / plinkcommon.cfg -> Blocco [PARTdataManager] -> Chiave "KeepOrgRow"

[PARTdataManager]
KeepOrgRow=0 (Wert 0 [default] oder 1)

Il tasto controlla se la riga originale deve continuare a essere visualizzata quando viene creato un numero ERP.

  • KeepOrgRow=0 (valore predefinito)

    La riga originale viene riempita per la prima creazione di un numero ERP.

    KeepOrgRow=0 (valore predefinito)

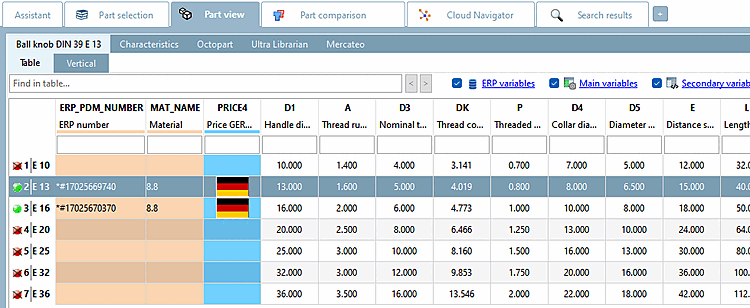

    Figura 4.360. KeepOrgRow=0 (valore predefinito)

    Se si desidera creare un'altra linea, ad esempio con un materiale diverso, procedere come segue:

    1. Selezionare la linea esistente (con numero ERP).

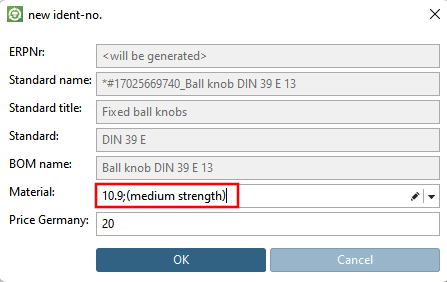

      -> Si apre la finestra di dialogo Nuovo numero identificativo [new ident-no.].

    2. Selezionare un altro materiale in Materiale [Material].

      Figura 4.361.

    3. Confermare con OK.

      -> Viene creata una nuova riga con il nuovo materiale.

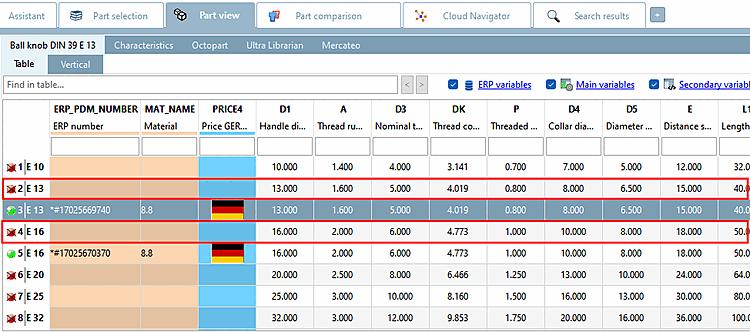

      Figura 4.362.

      [Nota]Nota

      Se il progetto contiene campi di intervallo di valori (del tipo di caratteristica geometrica [Geometry attribute] come filetto destro o sinistro) o se viene creata una variante, la riga originale viene mantenuta anche se KeepOrgRow=0! Ciò consente di creare righe aggiuntive con altre caratteristiche.

  • Se KeepOrgRow è impostato sul valore 1, viene generato un nuovo record di dati e la riga originale rimane sempre visibile.

    KeepOrgRow=1

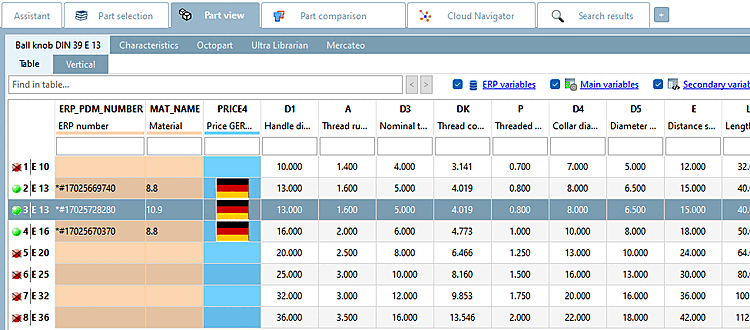

    Figura 4.363. KeepOrgRow=1

    [Nota]Nota

    È possibile utilizzare la linea originale o una linea con un numero esistente per creare nuove linee (ad esempio con altri materiali).
