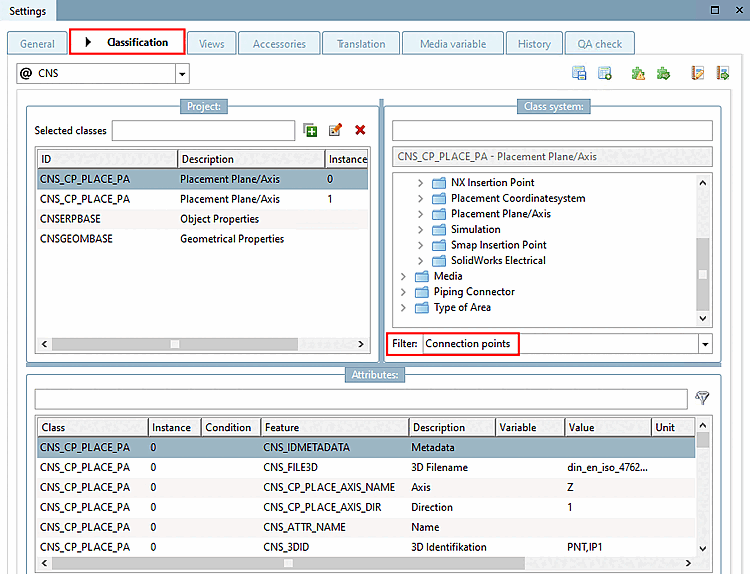

Questo capitolo fornisce una panoramica sulla classificazione degli elementi di fissaggio (ad es. standard di fabbrica) secondo la "classificazione CNS", compresa la corretta disposizione dei punti di collegamento.
In questo modo si preparano gli elementi di collegamento a vite per il posizionamento desiderato nel gruppo.
Di seguito sono illustrati tutti i passaggi più importanti:
Creazione dei punti di connessione in PARTdesigner:
Posizione, orientamento, numero e designazione (panoramica)

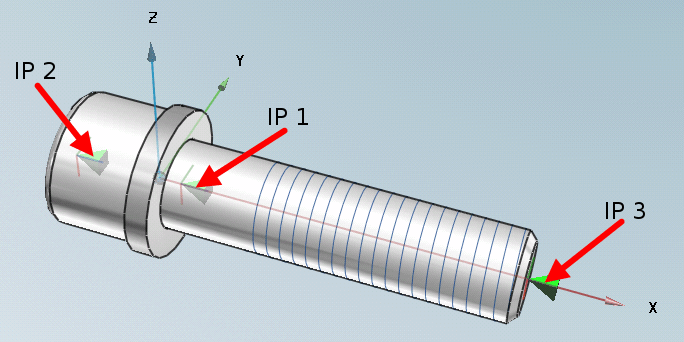

La seguente illustrazione utilizza l'esempio di un bullone della testa del cilindro per mostrare quali punti di connessione sono presenti, come devono essere allineati e dove devono essere posizionati.
Sezione 5.12.3.1.1.1, “Punti di fissaggio sui raccordi a vite ”Informazioni dettagliate su tutti i raccordi a vite sono disponibili sul sito .
Per ulteriori informazioni sui punti di connessione in generale, consultare la sezione Sezione 7.9.3.4.1, “Punti di connessione per la struttura di montaggio ”.
Allineamento: la punta del punto di connessione (piramide verde) è rivolta verso la superficie di appoggio. Gli altri punti di connessione sono allineati allo stesso modo. L'asse longitudinale del punto di collegamento corrisponde all'asse X.

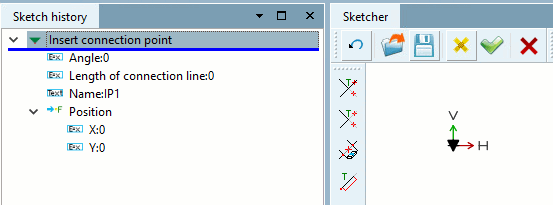

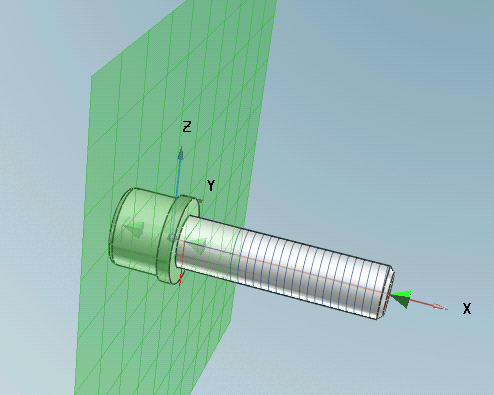

Lo schizzo giace su un piano perpendicolare all'asse delle ascisse.

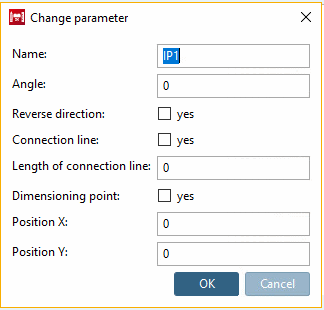

Il nome viene inserito nella finestra di dialogo Modifica parametri [Change parameter], altrimenti non vengono apportate ulteriori modifiche.
