Chiamata: Fare clic sul comando del menu contestuale Ricerca schizzi con gli schizzi di questa parte [Sketch search for this part].

Il comando si trova nel menu contestuale dei progetti (nella struttura delle directory o negli elenchi dei risultati).

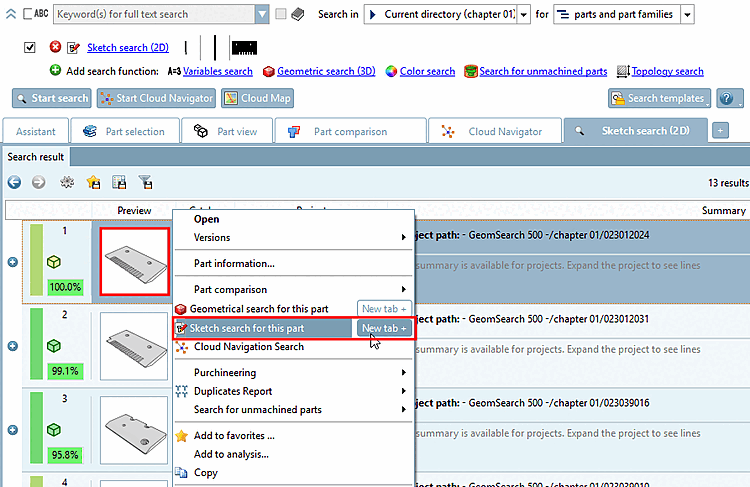

Figura 1.240. Esempio: chiamata dai risultati della ricerca [Search results]

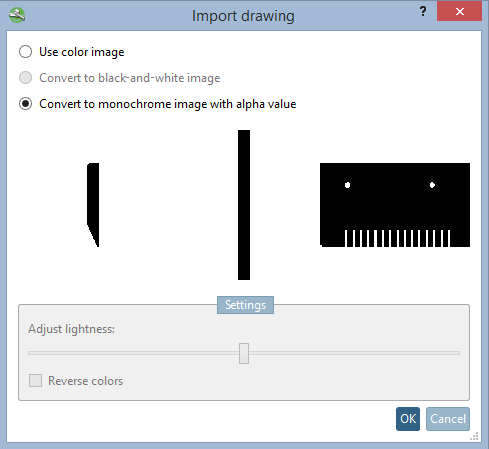

Vengono generate automaticamente tre viste di schizzo che vengono visualizzate nella finestra di dialogo Importa disegno [Import drawing].

Se l'opzione Converti in bianco e nero [Convert to black-and-white image] è attivata, è possibile invertire i colori [Reverse colors] e regolare la luminosità [Adjust lightness] prima dell'importazione.

Figura 1.241.

Fare clic su OK per accettare i disegni e visualizzarli nell'elenco dei metodi di ricerca.

Figura 1.242.

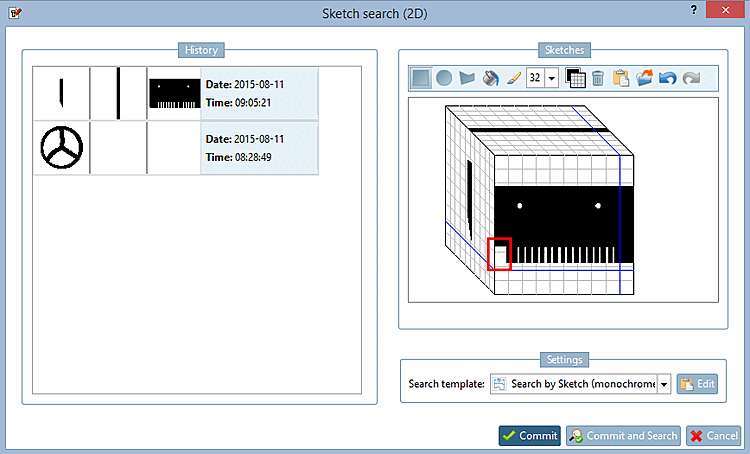

Fare clic sul link Ricerca di schizzi (2D) [Sketch search (2D)] per aprire la finestra di dialogo per la modifica degli schizzi. A questo punto è possibile utilizzare gli schizzi nel loro stato attuale o, se necessario, modificarli ulteriormente e utilizzarli solo successivamente per una ricerca di schizzi.

Figura 1.243. Schizzi nello sketcher

Sezione 1.3.4.7.6, “ Strumenti di verniciatura”I dettagli sullo sketcher sono disponibili all'indirizzo .
