Si consiglia vivamente di importare e indicizzare i dati dai propri cataloghi di ricambi con una licenza PSADDONS*ADVANCEDTOPO esistente. In linea di principio, la funzionalità è disponibile anche senza questa licenza, ma la qualità è molto migliore con essa.

Fui I propri cataloghi di parti durante l'importazione STEP (ad es. Quick e Semplice) con licenza esistente PSADDONS*ADVANCEDTOPO , la qualità delle informazioni/caratteristiche della topologia è molto buona. Lo stesso vale per i componenti che sono stati caricati tramite file [Load file] caricati in formato STEP.

Con la licenza aggiuntiva"PSADDONS*ADVANCEDTOPO", vengono importate caratteristiche/ informazioni topologiche estese come sfera [Sphere], toro [Torus] e cilindro esteso [Elongated Cylinder]. Le altre caratteristiche come fori [Hole], cilindri [Cylinder], coni [Cone], piani paralleli [Opposite Planes], modelli [Pattern], arrotondamenti [Fillet], ecc. sono importate con una qualità significativamente superiore. Le caratteristiche topologiche standard sono disponibili senza una licenza PSADDONS*ADVANCEDTOPO.

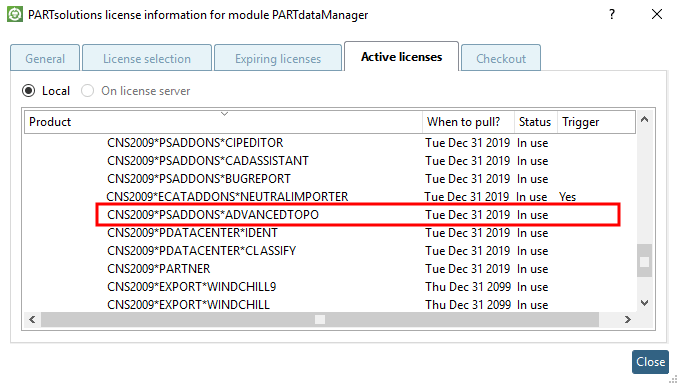

È possibile vedere le licenze attive [Active licenses] facendo clic su F9 nell'applicazione o sulla voce di menu Licenze [Licenses] nel menu Guida [Help]. Aprire la sottovoce Caratteristiche [Features] nella finestra di dialogo.

Figura 1.114.

Con i cataloghi dei produttori CADENAS modellati standard (non Quick & Simple), la qualità delle informazioni/caratteristiche topologiche è sempre molto buona.

L'esempio seguente mostra un caso in cui vengono visualizzate anche le caratteristiche della topologia estesa.

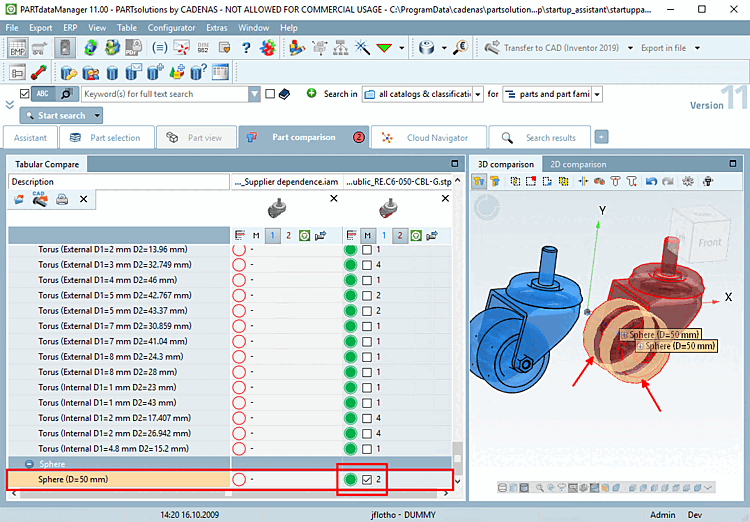

Figura 1.115. Esempio: funzione Sfera [Sphere]

Le funzioni generali della topologia sono sempre disponibili.

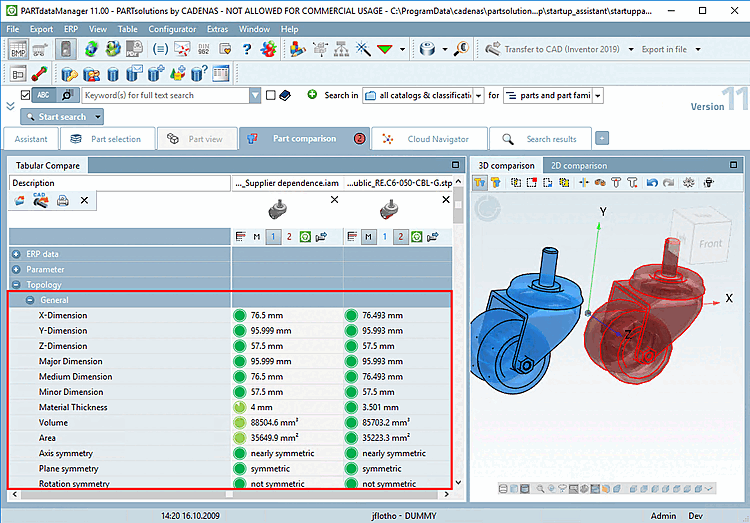

Figura 1.116. Caratteristiche generali della topologia

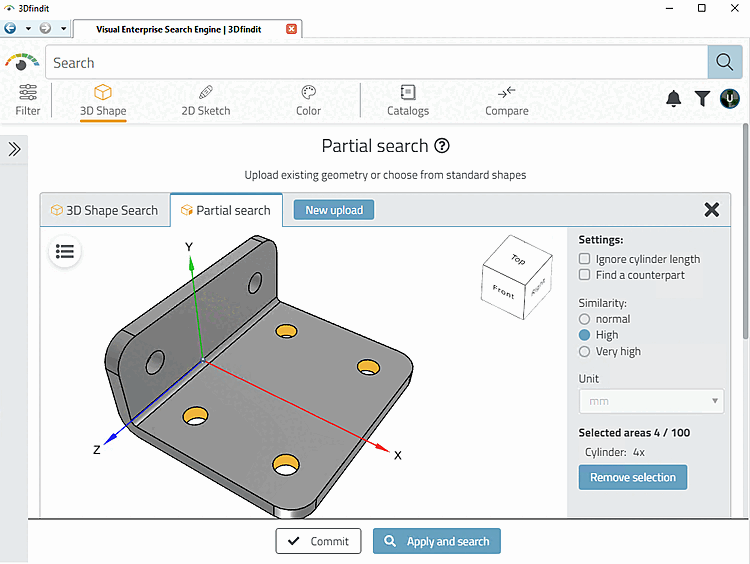

Poiché le informazioni/caratteristiche topologiche sono disponibili come criteri di ricerca di base, i risultati della ricerca sono migliori e più precisi con la Ricerca parziale [Partial search] / Ricerca geometrica (3D) [Geometric search (3D)].

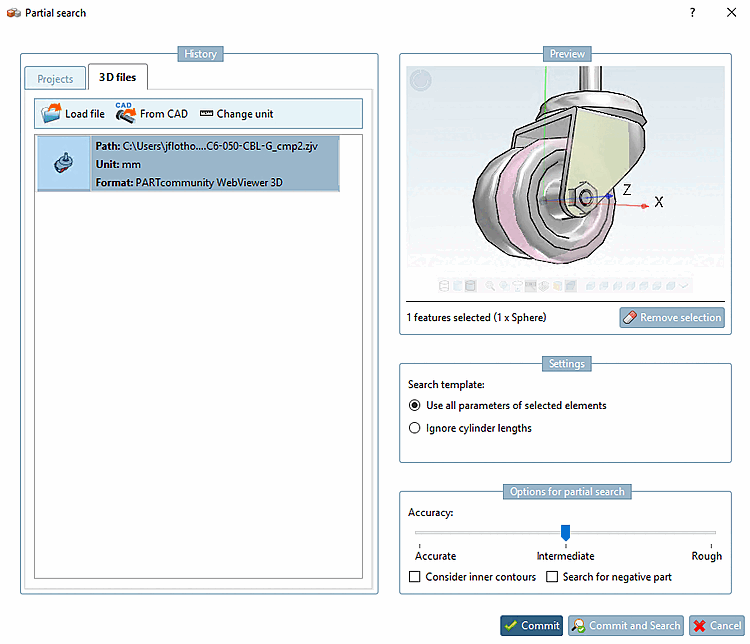

La seguente illustrazione mostra una funzione "sfera [Sphere]" selezionata.

Figura 1.117. Esempio: caratteristica Sfera [Sphere] selezionata

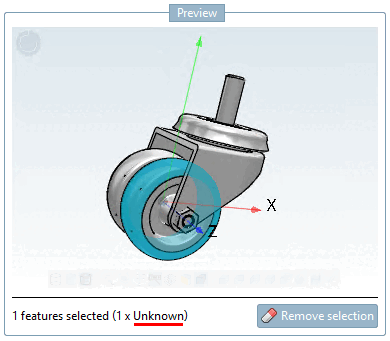

Se per una selezione di caratteristica viene visualizzato "Sconosciuto", la caratteristica non è disponibile per la ricerca parziale [Partial search] perché non è stata letta durante l'importazione della parte (nessuna licenza "PSADDONS*ADVANCEDTOPO").

Figura 1.118.

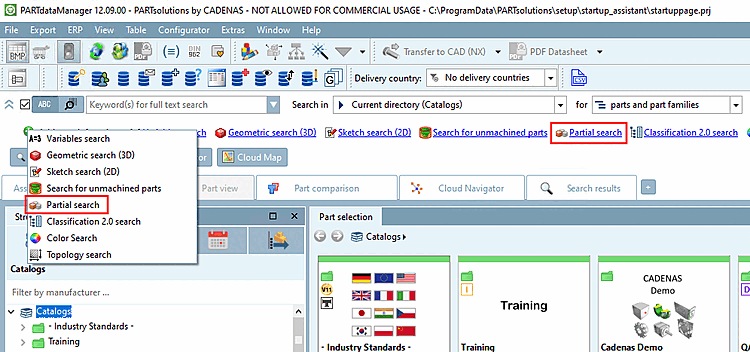

La ricerca parziale [Partial search] è attivata di default.

Tuttavia, la ricerca parziale [Partial search] richiede impronte digitali speciali. La creazione dell' indice di ricerca geografica [Geometrical search index] per impostazione predefinita non è sufficiente. È necessario impostare prima una voce in un file di configurazione.

A Ad esempio, per generare le impronte digitali per il catalogo "MyCatalog", ai sensi $CADENAS_SETUP nel file di configurazione geomsearch.cfg il seguente Chiave:

PartialSearchCatalogs=cat/mycatalog

Se si desidera specificare più di un catalogo, aggiungere altre voci separate da virgole.^[9]

Questa impostazione si applica a tutti i tipi di generazione di impronte digitali.

Infine, creare l' indice di ricerca geografica [Geometrical search index] per l'intero catalogo.

Come si può riconoscere se l'indice per la ricerca parziale è già stato creato?

Aprire PARTadmin in Gestione indici [Index administration].

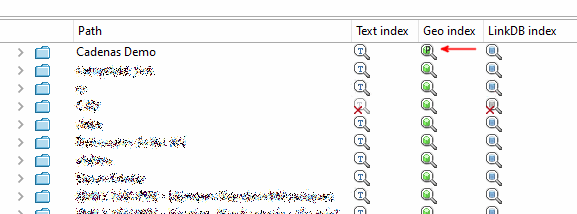

I cataloghi con un indice esistente mostrano il icona corrispondente .

Figura 1.119.

Dettagli sul file di configurazione: Vedere il Sezione 1.6.5.8.4, “ Blocco [impostazioni] Chiave PartialSearchCatalogs - Ricerca parziale ”.
