2.1.8.  Trasferimento al CAD (con e senza interfaccia)

Una volta definito chiaramente un componente (un assieme), è possibile trasferirlo al sistema CAD.[90]

Opzioni di impostazione dell'esportazione: vedere Sezione 1.3.13, “Pagina della scheda "Trasferimento al CAD ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.

Esportazione di componenti 3D o 2D in sistemi CAD 3D o 2D

La seguente matrice fornisce informazioni sulla derivazione 2D [2D derivation] per le varie combinazioni di componenti 3D/2D e sistemi CAD 3D/2D.

  Sistema CAD 3D Sistema CAD 2D
Componente 3D

Non è necessaria alcuna derivazione 2D [2D derivation].

Prima dell'esportazione è necessario creare una derivazione 2D [2D derivation].

Se si desidera esportare nel sistema CAD senza una derivazione precedente, viene visualizzato un messaggio di errore oppure il pulsante Trasferisci in CAD [Transfer to CAD] non è ancora disponibile (è grigio).

Sezione 2.1.10, “ Creare una derivazione 2D ”Informazioni dettagliate sulla derivazione 2D [2D derivation] sono disponibili su .

Componente 2D

Quando si esporta in sistemi CAD 3D, tenere presente che il rispettivo sistema CAD dispone di una modalità 2D in cui viene utilizzato anche in questo momento.

I componenti che sono già disponibili in formato 2D possono essere esportati senza derivazione.

Esportazione con e senza 3Dfindit

I componenti possono essere trasferiti al CAD con o senza interfaccia 3Dfindit.

Esportazione con interfaccia 3Dfindit

Figura 2.671. Esportazione con interfaccia 3Dfindit

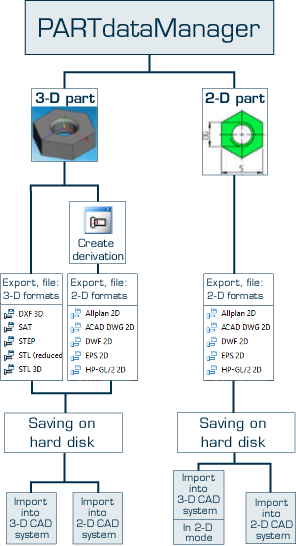

Esportazione senza interfaccia 3Dfindit

Figura 2.672. Esportazione senza interfaccia 3Dfindit

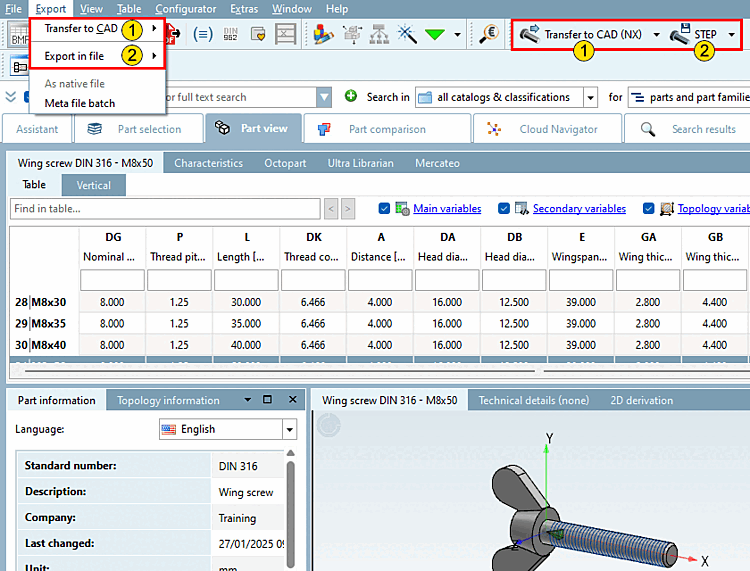

Le La figura seguente mostra la chiamata di esportazione con e senza interfaccia 3Dfindit.

Figura 2.673.

Esportazione in un sistema CAD con interfaccia 3Dfindit

[Nota]Nota

Le parti esportate da 3Dfindit vengono salvate nel cosiddetto percorso del pool. Se una parte viene esportata di nuovo, non viene generata di nuovo ma viene presa da questo pool. Questo percorso è definito nelle opzioni di impostazione dell'interfaccia 3Dfindit.

Clic nel menu Esporta [Export] o nella scheda Barra degli strumenti,il comando Trasferisci su CAD [Transfer to CAD].

→ Il componente selezionato viene trasferito direttamente al sistema CAD. Per alcuni componenti è disponibile un dialogo di posizionamento.[91] [92]

Le informazioni su tutte le interfacce CAD (panoramica, singole funzioni, dialogo di posizionamento, ecc.) sono disponibili alla voce Capitolo 1, Chiamare PARTsolutions dai sistemi CAD.

Esportazione in un sistema CAD senza interfaccia 3Dfindit

Anche se nonesiste ancorauna connessione a 3Dfindit per il vostro sistema CAD, avete comunque la possibilità di importare parti da 3Dfindit nel vostro sistema CAD. A tale scopo, la parte in questione deve prima essere esportata sul disco rigido del vostro computer. Da qui, viene poi importata nel sistema CAD.

Procedere come segue.

  1. Aprire il menu Esporta [Export] o la barra degli strumenti utilizzando Icona a forma di freccia panoramica del formato.

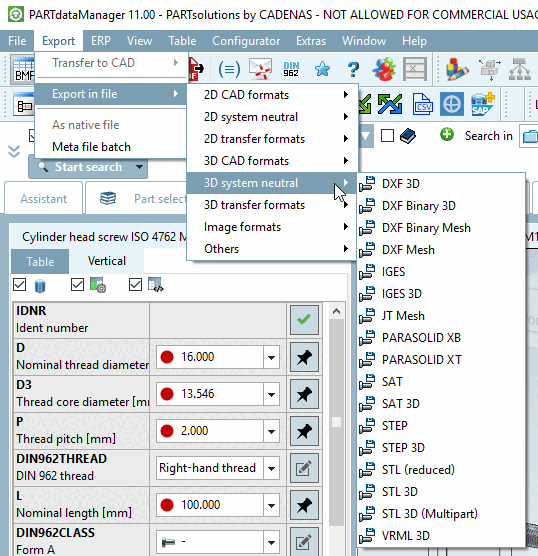

    Esempio: formati da "3D system-neutral [3D system neutral]"

    Figura 2.674. Esempio: formati da "3D system-neutral [3D system neutral]"

    [Nota]Nota

    Quando si seleziona tramite la barra degli strumenti, l'ultima selezione viene visualizzata come voce di menu principale finché non si seleziona un nuovo formato di esportazione.

  2. Selezionare il formato di esportazione desiderato tra i vari formati di esportazione.

  3. Inserire le informazioni richieste nella pagina di dialogo che si apre e confermare con OK.

    [Nota]Nota

    Spuntare Componenti multicorpo [Multibody components] se si desidera esportare l'assieme come MultiSolid.

    Qualsiasi assieme (esistente o creato ex novo) viene convertito in MultiSolid e trasferito al sistema CAD corrispondente, purché siano soddisfatti i requisiti e sia selezionata la casella Esporta assiemi come multicorpo [Export assemblies as multibody] nelle impostazioni di esportazione avanzate.

    Nota bene: questa funzione è disponibile ufficialmente solo per le versioni future ed è solo una versione di prova interna con la V12.11 e pertanto è nascosta per impostazione predefinita.

    Potete leggere qui i requisiti e la configurazione: Sezione 3.2.13.1, “MultiSolid ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione

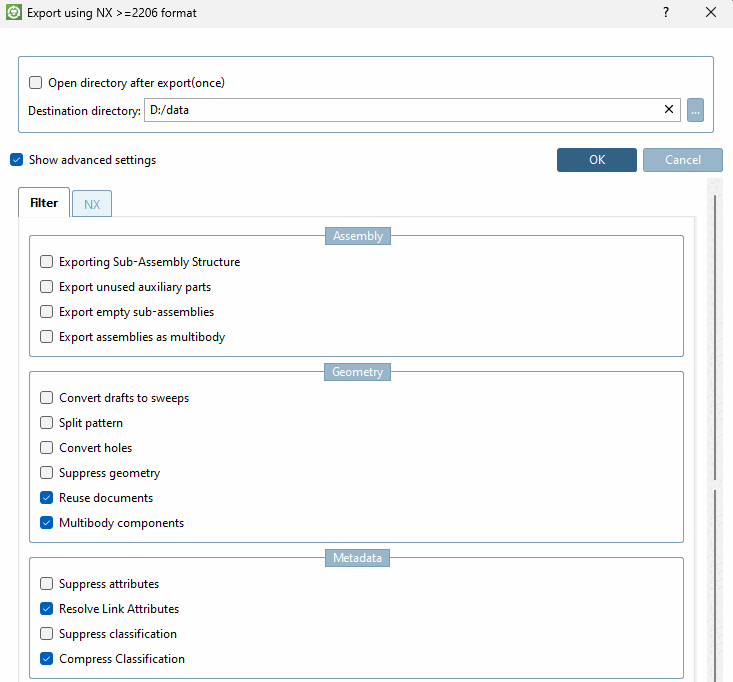

    Opzioni di esportazione con impostazioni avanzate (Parte 1)

    Figura 2.675. Opzioni di esportazione con impostazioni avanzate (Parte 1)

    Opzioni di esportazione con impostazioni avanzate (Parte 2)

    Figura 2.676. Opzioni di esportazione con impostazioni avanzate (Parte 2)

    → Il file viene salvato nella posizione specificata.

  4. Richiamare questo file dal sistema CAD.

Informazioni dettagliate sui singoli formati sono disponibili in Sezione 2.1.9, “ Esportazione in vari formati di file (senza interfaccia 3Dfindit) ”.



[90] Per le configurazioni, assicurarsi che non vi siano più elementi contrassegnati in rosso. A questi deve essere ancora assegnata una caratteristica specifica.

[91] Se nel sistema CAD è aperto un modello "valido", il pulsante "Trasferisci al CAD [Transfer to CAD]" è automaticamente attivo in PARTdataManager.

[92] Il pulsante "Trasferisci al CAD [Transfer to CAD]" rimane attivo, indipendentemente dal fatto che venga successivamente richiamato dal menu 3Dfindit o che si passi direttamente al PARTdataManager.
