2.1.16.2.4.2.  Vista esplosa

L'esploso può essere richiamato sia dalla barra degli strumenti che dal menu.

Il comando è attivo solo per gli assiemi.

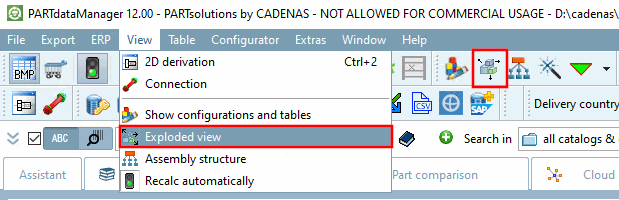

Vista esplosa [Exploded view] nel menu "Visualizza [View]" e nella barra degli strumenti "Montaggio".

Figura 2.1003.  Vista esplosa [Exploded view] nel menu "Visualizza [View]" e nella barra degli strumenti "Montaggio".

L' esploso [Exploded view] mostra la rappresentazione di un assemblaggio "alla deriva".

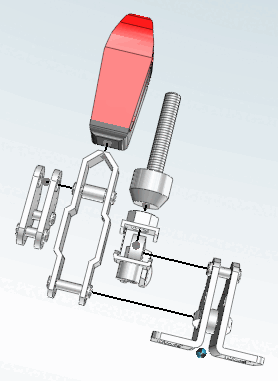

Montaggio in vista esplosa [Exploded view]

Figura 2.1004. Montaggio in vista esplosa [Exploded view]

Impostare i criteri di visualizzazione desiderati nell'omonima finestra di dialogo.

Finestra di dialogo "Vista esplosa [Exploded view]

Figura 2.1005. Finestra di dialogo "Vista esplosa [Exploded view]

  • Linee di riferimento [Reference lines]: ... mostra le relazioni tra i singoli componenti tramite linee.

  • Zoom automatico [Automatic zoom]: ... sposta il componente al centro della finestra durante l'esplosione con la visualizzazione più ampia possibile.
