Utilizzare questa funzione per creare un diagramma che mostri le dipendenze del progetto.

Prerequisito: nel Il file di configurazione prjdependency.cfg si trova nel blocco Settings La chiave GENERATEDEPENDENCIESONINDEXUPDATE con valore ='1'.

Richiama il comando del menu contestuale a livello di progetto.

PARTproject → Fare clic con il tasto destro del mouse sulla selezione del progetto [Project selection] a livello di progetto → Output → Dipendenze del progetto [Project dependencies]

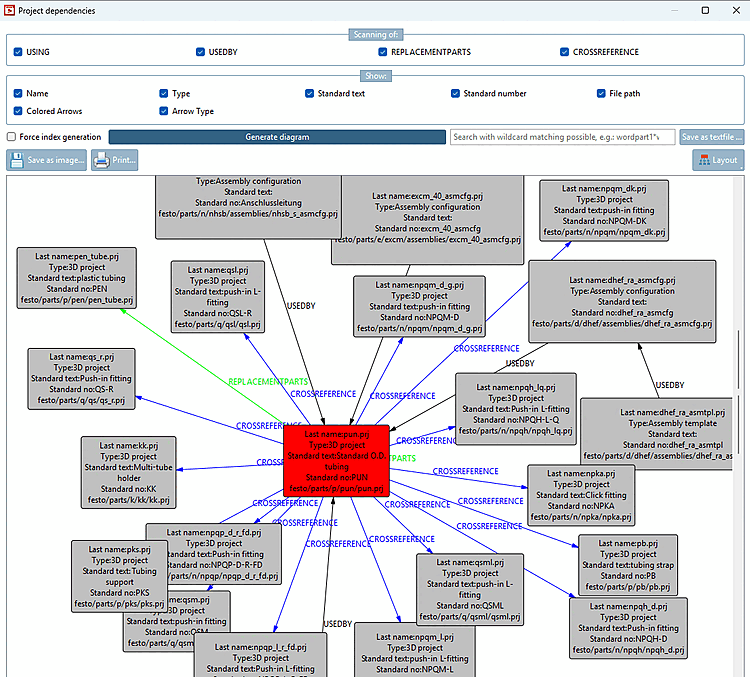

Figura 5.423. Finestra di dialogo Dipendenze del progetto [Project dependencies]

Nell'area Scansione da [Scanning of], si stabilisce quale tipo di dipendenze deve essere visualizzato:

Nell'area Display [Show] è possibile selezionare le informazioni da visualizzare per la rispettiva dipendenza. È possibile selezionare il nome [Name], il tipo [Type], il testo standard [Standard text], il numero standard [Standard number], il percorso del file [File path], le frecce colorate [Colored Arrows] e il tipo di freccia [Arrow Type] (il tipo è posizionato sulla freccia).

Se un indice non esiste ancora, verrà creato al momento della creazione del diagramma. Viene visualizzato un messaggio corrispondente. Con la generazione forzata dell'indice [Force index generation], l'indice viene aggiornato non appena si fa clic su Genera diagramma [Generate diagram].

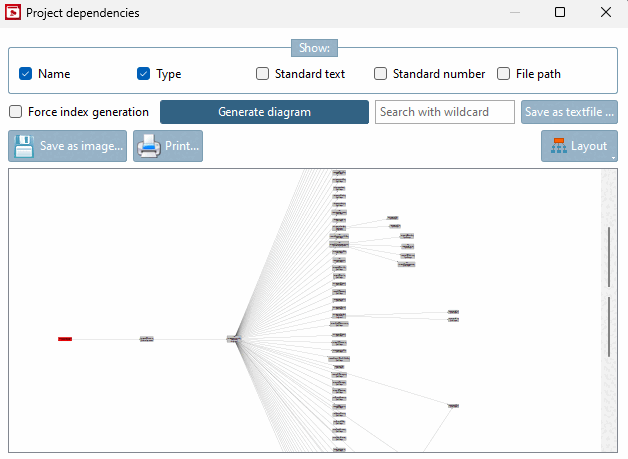

È possibile visualizzare il diagramma come modello [Spring model] ad albero [Tree] o a molla [Spring model] utilizzando il pulsante Layout.

Se necessario, è possibile trovare un nodo nel diagramma visualizzato utilizzando la barra di ricerca. Il termine può trovarsi in qualsiasi punto del progetto. Se è stato inserito un termine di ricerca e ci sono dei risultati, questi sono evidenziati in giallo.

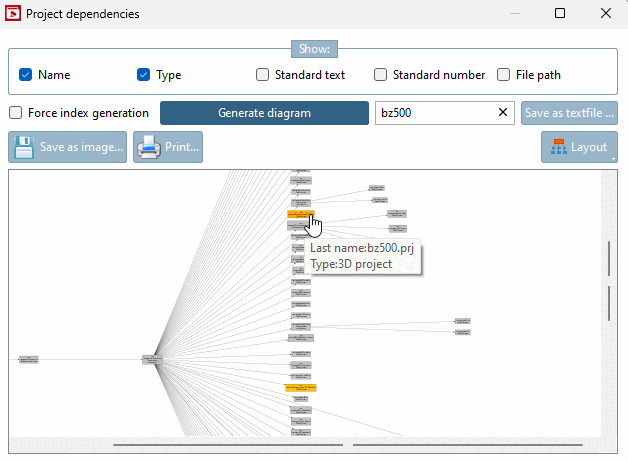

Figura 5.424. Finestra di dialogo delle dipendenze del progetto [Project dependencies] con i risultati della ricerca

È possibile salvare il diagramma visualizzato sul computer tramite Salva come file di testo... [Save as textfile ...] o Salva come immagine... [Save as image...] o cliccare direttamente su Stampa.... [Print...] direttamente.
