3.3.9.  Integrazione di Solid Edge - Amministrazione
3.3.9.4.  Mappatura degli attributi in Solid Edge
Indietro  Avanti

3.3.9.4.  Mappatura degli attributi in Solid Edge

3.3.9.4.1. Blocco [AttributeMapping(is3d)]
3.3.9.4.2. Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente
3.3.9.4.3. Blocco [CadDocumentAttributes] - Trasferimento di attributi extra aggiuntivi
3.3.9.4.4. Blocco [ProjectInformation]
3.3.9.4.5. Blocchi [SummaryInformation] e [DocumentSummaryInformation]
3.3.9.4.6. Compilazione di campi aggiuntivi in Solid Edge con gli attributi 3Dfindit
3.3.9.4.6.1. Nomi dei campi in Solid Edge
3.3.9.4.7. Impostare lingue diverse per gli attributi

Le variabili di 3Dfindit (geometriche, NT, NN, LINA, ecc.) e tutti i campi del database di collegamento (se esiste un collegamento ERP) possono essere trasferiti a Solid Edge utilizzando la mappatura degli attributi.

Questi sono poi disponibili nella pagina di dialogo Proprietà e nell'elenco dei pezzi.

Solid Edge: pagina della scheda "Definiti dall'utente

Figura 3.233. Solid Edge: pagina della scheda "Definiti dall'utente

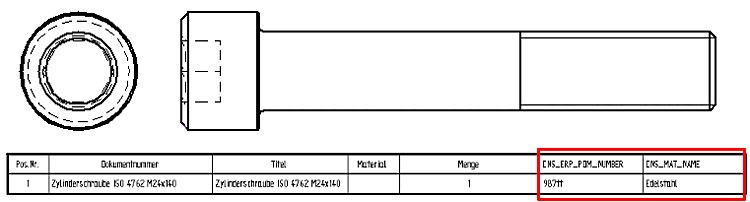

Solid Edge: Elenco parti ampliato con "CNS_ERP_PDM_NUMBER" e "CNS_MAT_NAME".

Figura 3.234. Solid Edge: Elenco parti ampliato con "CNS_ERP_PDM_NUMBER" e "CNS_MAT_NAME".

Richiamare la categoria Integrazione CAD -> Solid Edge in PARTadmin.

La mappatura degli attributi è controllata dai seguenti blocchi:

I singoli blocchi sono descritti di seguito:

[Nota]Nota

Per modificare le impostazioni sono necessari i diritti di amministratore!
