3.1.9.2.2. Pagina della scheda "Filtro" - Conversione delle unità di misura

Figura 3.797.

Le due illustrazioni seguenti mostrano il caso standard: non c'è conversione di unità durante il trasferimento dei pezzi. I valori di quotatura sono identici nella derivazione 2D di PARTdataManager e nel sistema CAD 2D.

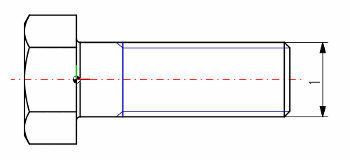

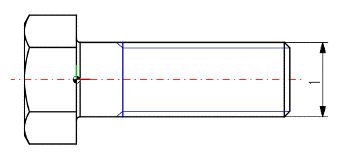

Unità di misura 1 in PARTdataManager

Figura 3.798. Unità di misura 1 in PARTdataManager

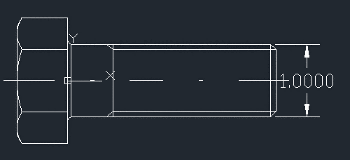

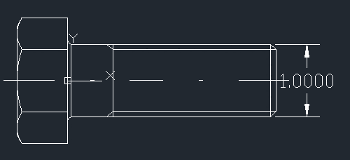

Unità di misura 1 nel CAD 2D

Figura 3.799. Unità di misura 1 nel CAD 2D

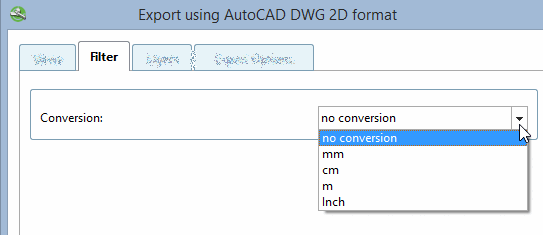

Le seguenti opzioni sono disponibili nella casella di riepilogo Conversione della pagina della scheda Filtro [Filter]:

  • Nessuna conversione [no conversion]

  • mm

    Convertendo le unità di misura da pollici a mm, il valore è 25,4 volte più grande.

  • cm

  • m

  • Pollici

    Convertendo le unità di misura da mm a pollici, il valore è 25,4 volte più piccolo.
