Qualsiasi nome del file di configurazione è stato determinato sotto erpcustom.cfg > USERDIALOG .

Nel file di configurazione denominato (ad esempio material_assign.cfg ) quali parametri sono in 3Dfindit / PARTdataManager nella finestra di dialogo Dovrebbe essere mostrato un nuovo numero identificativo [new ident-no.] . Nel Nel caso di material_assign.cfg , questi sono ad esempio, materiali diversi.

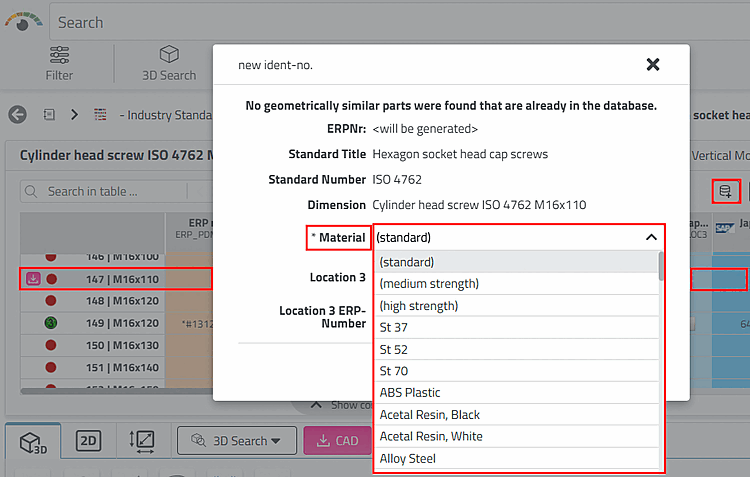

Figura 5.232. 3Dfindit: campo dell'elenco dei materiali ampliato

Figura 5.233. PARTdataManager: campo elenco materiali espanso

Quando le parti vengono trasferite al sistema CAD, il materiale 3Dfindit viene mappato nel materiale del sistema CAD in modo che le proprietà fisiche possano essere calcolate nel CAD.

Sintassi:

Di seguito viene mostrato un esempio del contenuto del file specificato. Il nome del blocco con l'asterisco è il fallback se non sono stati specificati altri blocchi.

[*]
1=;Please select...
2=8.8;(Standard)
3=10.9;(mittelfest)
4=12.9;(hochfest)
5=St 37
6=St 52

Se si utilizza la voce Selezionare... assicurarsi di inserire un punto e virgola davanti al testo per visualizzare un valore interno vuoto. In questo modo, se non è stata selezionata alcuna voce valida, il campo verrà contrassegnato in rosso dopo un OK. Questo comportamento corrisponde in 3Dfindit al comportamento precedente in PARTdataManager.

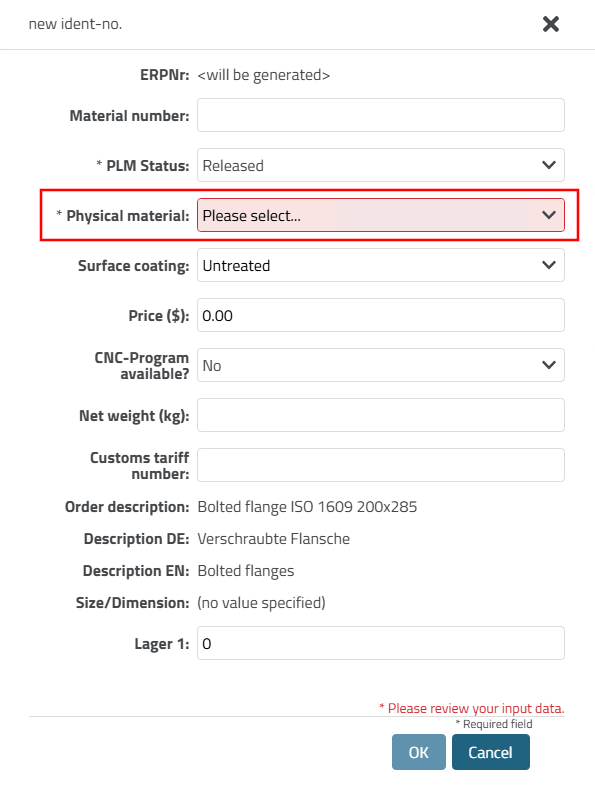

Figura 5.234. Dialogo dopo aver fatto clic su "Aggiungi al database dei link [Add to link database]".

La traduzione di Please select... è possibile. È solo importante inserire il punto e virgola anche nell'intestazione del blocco.

cns_material.def

[;Please select...]
default=Please select...
german=Bitte auswählen...
english=Please select...

Specifica di ulteriori blocchi:

È possibile impostare dettagli specifici del catalogo in altri blocchi; è anche possibile impostare dettagli per progetti specifici.

Esempio di contenuto del file specificato:

[norm/din_en_iso/stifte/scherstifte/din_1.prj]
1=1.4301 (V2A)
2=1.4571 (V4A)

Ulteriori informazioni

Per informazioni sul trasferimento dell'attributo del materiale al CAD, consultare la sezione Sezione 3.2.9, “Mappatura dei materiali ”.

Le informazioni sull'inclusione del materiale nel nome del file si trovano in Sezione 3.2.7.2, “Nome file: Impostare le opzioni di generazione (chiave "FileName") ”. Per impostazione predefinita, le informazioni sul materiale esistente sono incluse nel nome del file.
