5.8.2.1.16.14.  Aggiungere le variabili LOD

Nei cataloghi di architettura / BIM, il tema del LOD è di particolare importanza. Parallelamente ai livelli di LOD Alto / Medio / Basso conosciuti nel settore "Meccanica", esiste un principio separato nello schema 100 / 200 / 300 / 400.

[Nota]Nota

Nell'area dell'architettura, i componenti devono essere dotati dello schema LOG specifico. Si consiglia di dare un'occhiata anche alle informazioni contenute in Sezione 3.5.2.3, “LOG (ex denominazione "LOD")”.

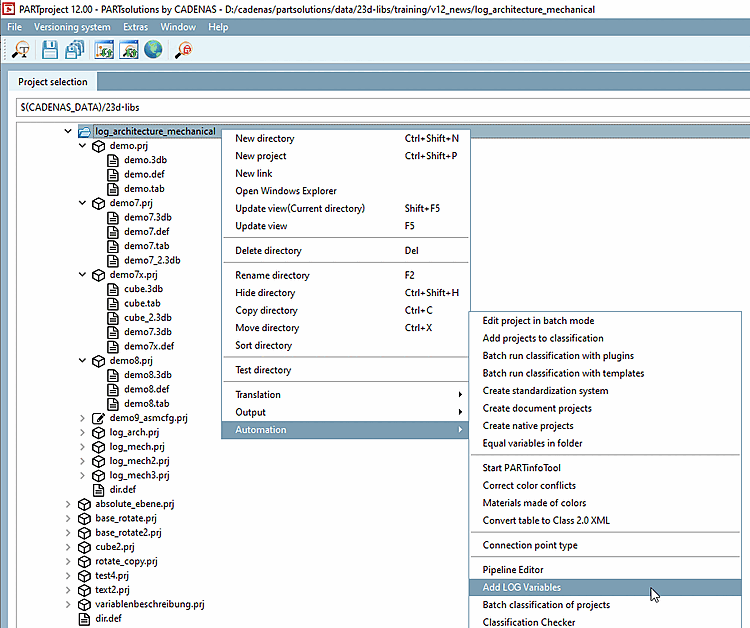

  1. Richiamare il comando Aggiungi variabili LOD [Add LOD Variables] in PARTproject a livello di catalogo, directory o progetto.

    [Nota]Nota

    Il comando ha effetto solo se il progetto è contenuto nell'indice.

    Figura 5.298.

    -> Si apre la finestra di dialogo Aggiungi variabili LOD [Add LOD Variables].

  2. Attivare la casella di controllo per le variabili desiderate e confermare con OK.

    Figura 5.299.

    -> In questo modo vengono impostate automaticamente le seguenti variabili in PARTdesigner:

    • LOGDEST (caratteristica funzionale [Function attribute] )

    • LOG (caratteristica funzionale [Function attribute] )

    • LOGX (caratteristica funzionale [Function attribute] )

I dettagli si trovano alla voce Sezione 5.9.4.3.5, “Esempio: caratteristiche speciali per la creazione di progetti, in particolare nei cataloghi di architettura / BIM ”.
