1.1.6.
Ricerca per dimensione - Assegnazione automatica in base a informazioni standard come numero standard, dimensione, materiale, ecc.
1.1.6.2. Impostazioni facoltative nel nodo "Filtro di classe" (dati in un campo) |  |
| Indietro | Avanti |
Se tutti i dati importanti sono in colonne separate, l'assegnazione chiara è molto semplice.
Le opzioni aggiuntive spiegate qui sono particolarmente utili se i dati principali (ed eventualmente altri dati aggiuntivi) sono tutti in un unico campo.

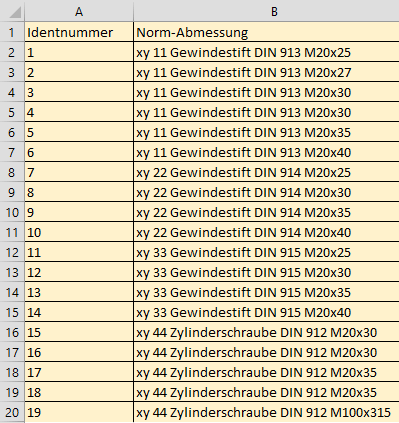

Identnummer;Norm-Abmessung 1;xy 11 Gewindestift DIN 913 M20x25 2;xy 11 Gewindestift DIN 913 M20x27 3;xy 11 Gewindestift DIN 913 M20x30 4;xy 11 Gewindestift DIN 913 M20x30 5;xy 11 Gewindestift DIN 913 M20x35 6;xy 11 Gewindestift DIN 913 M20x40 7;xy 22 Gewindestift DIN 914 M20x25 8;xy 20 Gewindestift DIN 914 M20x30 9;xy 20 Gewindestift DIN 914 M20x35 10;xy 20 Gewindestift DIN 914 M20x40 11;xy 33 Gewindestift DIN 915 M20x25 12;xy 33 Gewindestift DIN 915 M20x30 13;xy 33 Gewindestift DIN 915 M20x35 14;xy 33 Gewindestift DIN 915 M20x40 15;xy 44 Zylinderschraube DIN 912 M20x30 16;xy 44 Zylinderschraube DIN 912 M20x30 17;xy 44 Zylinderschraube DIN 912 M20x35 18;xy 44 Zylinderschraube DIN 912 M20x35 19;xy 10 Zylinderschraube DIN 912 M100x315 20;xy 10 Zylinderschraube DIN 912 M10x50

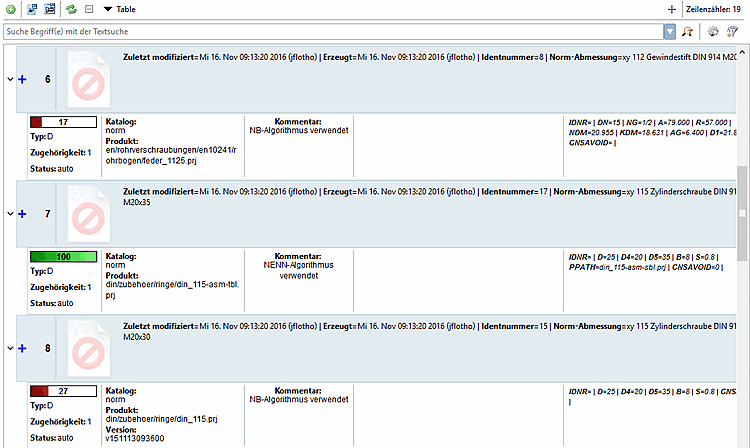

L'assegnazione automatica non è possibile senza impostazioni aggiuntive intelligenti.
Le seguenti impostazioni aggiuntive nel nodo filtro di classe [Class Filter] vengono utilizzate per ottenere assegnazioni chiare nonostante alcune difficoltà:
Inserimento libero del numero di standard [Free input of Standard number]: questa opzione è adatta per l'assegnazione manuale, passo dopo passo. Uno standard alla volta.

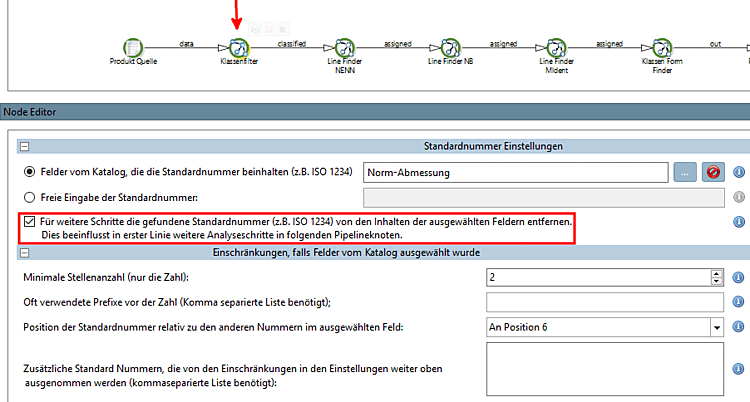

Per le fasi successive, rimuovere il numero standard trovato (ad es. ISO 1234) dal contenuto dei campi selezionati. Questo influisce principalmente sulle fasi di analisi successive nei nodi della pipeline: [Remove found Standard number (e.g. ISO 1234) from selected fields for further steps in pipeline]
Nell'esempio, la DIN 913 viene rimossa dopo un riscontro, il che facilita la successiva fase di analisi (= trovare la dimensione corretta M20x30).

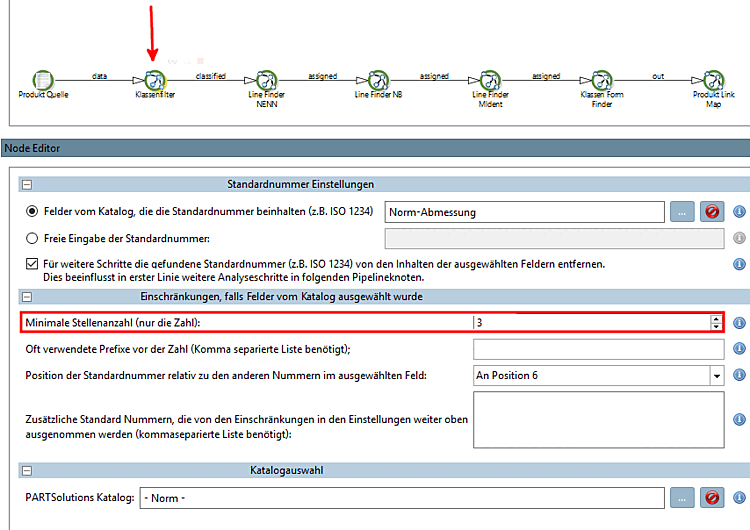

Numero minimo di cifre (solo il numero) [Minimum length of the number (only the number)]:
Nell'esempio, i numeri a due cifre come l'11 sono fuori questione, poiché il valore per il numero minimo di cifre è impostato su 3. Ciò significa che la classe può essere determinata più chiaramente.

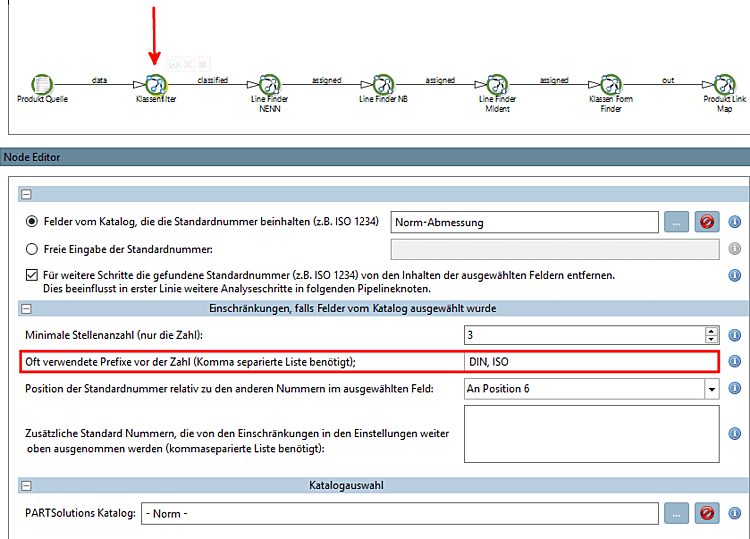

Prefissi usati di frequente prima del numero (elenco separato da virgole obbligatorio); [Often used prefixes before number (use comma separated list)]:
Nell'esempio, la classe "DIN 913" può essere chiaramente riconosciuta specificando il prefisso "DIN".

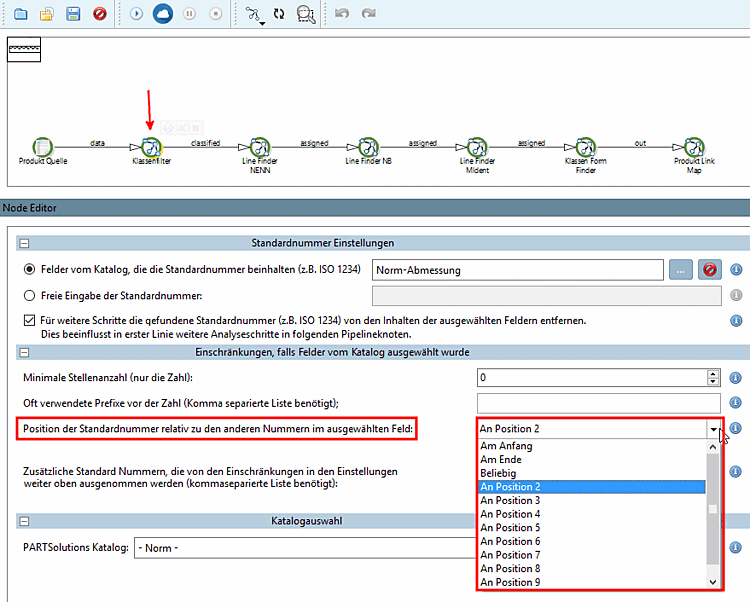

Posizione del numero standard rispetto agli altri numeri del campo selezionato [Position of the Standard number in the selected field relatively to the other numbers in the field]:
Nell'esempio, per l'articolo è stata specificata la classe 2, che lo definisce chiaramente.

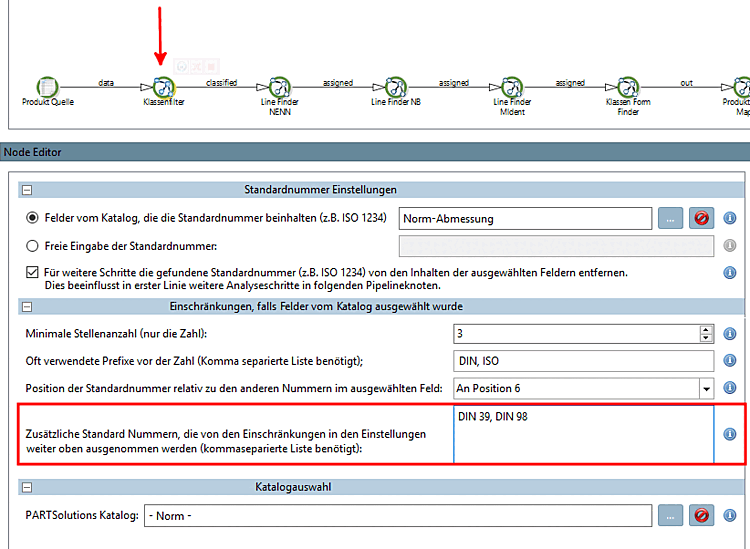

Numeri standard aggiuntivi che sono esclusi dalle restrizioni delle impostazioni precedenti (elenco separato da virgole obbligatorio) [Additional Standard numbers ignoring the restrictions in the settings above (use comma separated list)]:
Se, ad esempio, il Numero minimo di cifre (solo il numero) [Minimum length of the number (only the number)] è impostato sul valore 3, è possibile specificare esplicitamente le norme DIN 39, DIN 98, ecc. per includerle nuovamente nel processo.

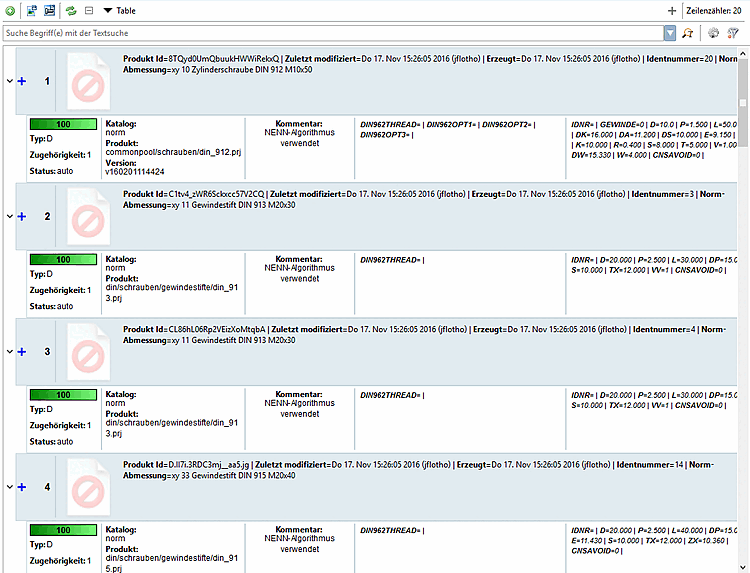

Le opzioni di impostazione di cui sopra possono essere utilizzate per effettuare un'assegnazione chiara.
