1.6.1.4.1.10.  Sistema di modifica delle classi: Nuovi comandi del menu contestuale

Ci sono nuovi comandi nel menu contestuale della finestra di dialogo Modifica sistema di classi [Edit class system]:

  • Copiare la classe

  • Classe di taglio

  • Inserire la classe

  • Inserire la classe a livello di radice

Anche le seguenti icone sono nuove (con la stessa funzionalità alla base):

  • Creare un nuovo sistema di classi... [Create new class system...]

  • Sistema di classi attuale cambiare... [Change current class system...] Apre la pagina di dialogo con lo stesso nome.

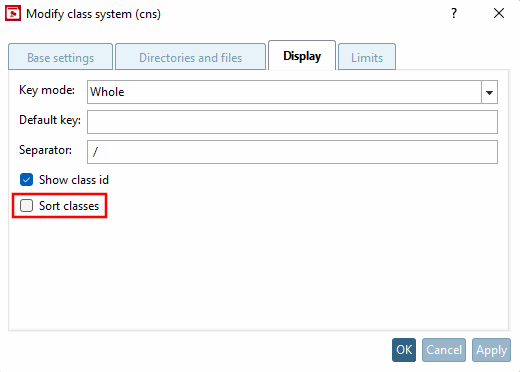

    Nella pagina della scheda Visualizzazione [Display], l'opzione Ordina classi [Sort classes] può essere utilizzata per attivare o disattivare l'ordinamento automatico delle classi per ogni classificazione.

    Figura 1.423.

  • traduzioni nel Cambiare il sistema di classi... [Change translations in the class system...]:

  • Nuova funzione... [New class variable...]

  • Modifica delle caratteristiche... [Modify class variable...]

  • Eliminazione della funzione [Delete class variable]

  • Ordinamento alfabetico [Alphabetical sorting]

  • Numerazione [Numbering]

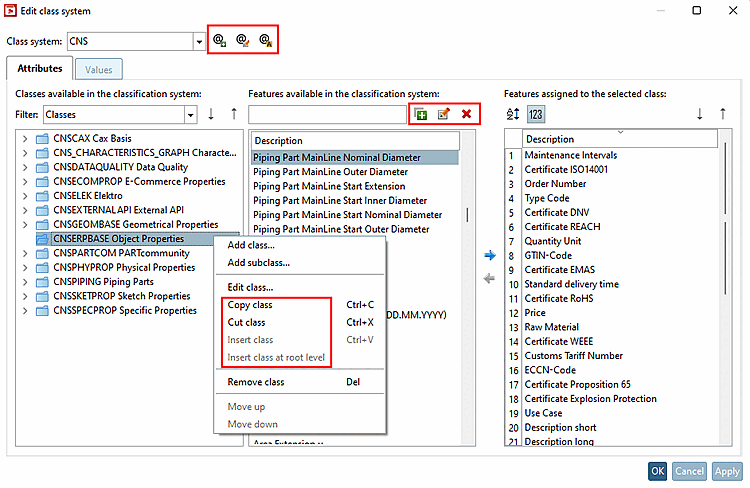

Modifica del sistema di classi [Edit class system] dalla V12.8

Figura 1.424.  Modifica del sistema di classi [Edit class system] dalla V12.8

L'illustrazione seguente mostra il "vecchio" stato fino alla V12.7 a titolo di confronto.

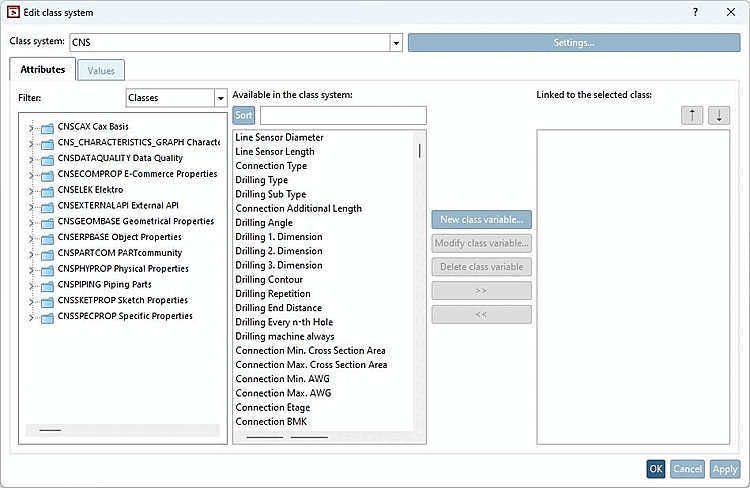

Modifica del sistema di classi [Edit class system] fino alla V12.7

Figura 1.425.  Modifica del sistema di classi [Edit class system] fino alla V12.7

I dettagli sono riportati nella sezione Sezione 5.12.4, “ Creare/modificare il sistema di classi (classificazione) ” in eCATALOG 3Dfindit.
