5.12.13.6. Utilizzo delle parti in NX
5.12.13.6.4. Controllare gli attributi della porta
Indietro  Avanti
5.12.13.6.4. Controllare gli attributi della porta

Di seguito viene descritto come controllare gli attributi delle porte di una parte esportata da 3Dfindit a NX.

[Nota]Nota

Gli attributi qui mostrati sono stati compilati utilizzando la classificazione delle tubazioni CNS.

  1. Se è aperto un assieme, fare doppio clic sul componente desiderato. (È possibile accedere agli attributi solo per i singoli componenti).

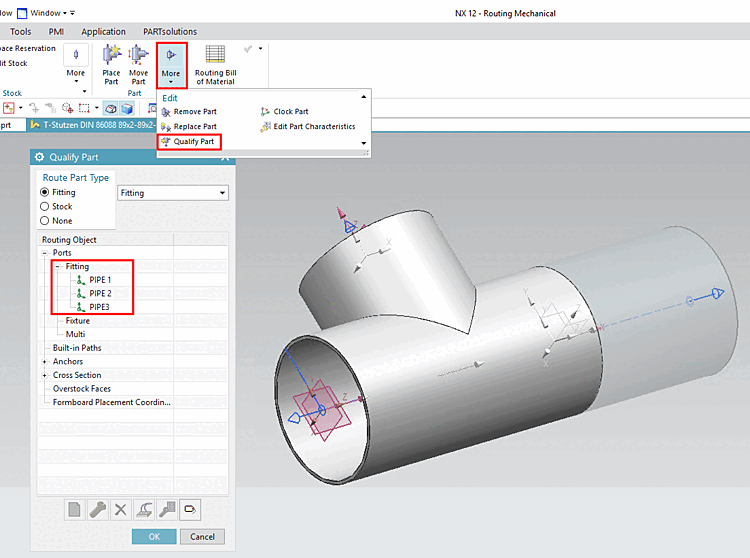

  2. Fare clic su Qualify Part (Parte qualificata) alla voce More (Altro).

    Figura 5.1552.

  3. In Oggetto di instradamento, aprire la voce Porte -> Raccordi.

    Ora si può notare che il pezzo ha 3 pezzi di collegamento (raccordi).

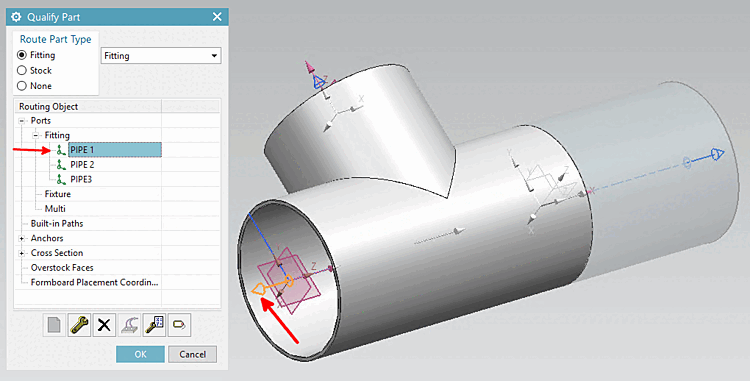

  4. Ad esempio, selezionare PIPE1.

    Figura 5.1553.

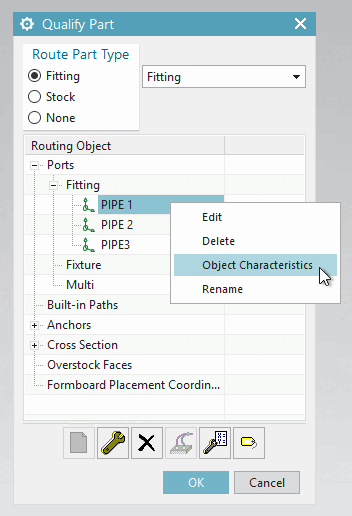

  5. Fare clic su Caratteristiche dell'oggetto nel menu contestuale di PIPE1.

    Figura 5.1554.

    -> Si apre la finestra di dialogo corrispondente.

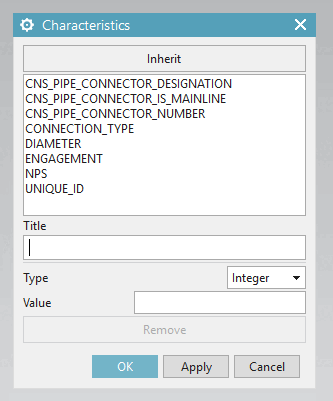

    Qui si possono vedere gli attributi trasferiti da 3Dfindit.

    Figura 5.1555.

    • NPS: diametro del tubo

    • INGAGGIO: sovrapposizione dei pezzi di collegamento (ad es. "profondità di avvitamento").

      La mappatura avviene tramite porte situate più all'interno.

      Parte qualificata -> Coinvolgimento

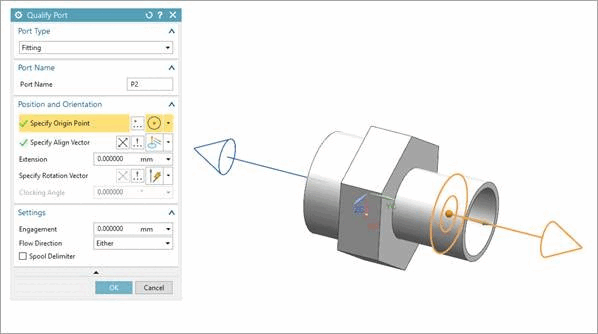

      Figura 5.1556. Parte qualificata -> Coinvolgimento
