2.3.7.2.3.  Chiave "EnableMCD" - Progettista di concetti meccatronici

Il Concept Designer meccatronico di NX supporta le simulazioni.

[Nota]Nota

Se si utilizza la serie NX < 1852, la funzionalità MCD non sarà disponibile a causa di un problema di NX.

In questo caso, aggiornare a una versione >= 1852.

Affinché le funzioni siano pienamente disponibili, è necessario impostare le relative impostazioni.

  • AbilitaMCD = 1

    Attivazione di base del Concept Designer Meccatronico

  • CreaMCDCAMProfili = 1

  • CreateMCDContainers = 1

Il prerequisito è che le informazioni fisiche e cinematiche corrispondenti siano state fornite dalla modellazione. Vedere Sezione 3.6, “Simulazione” in eCATALOGsolutions - Manuale.

Simulazioni in NX

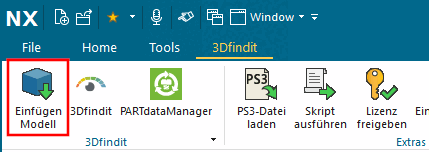

  1. Avviare NX e fare clic su Inserisci parte [Insert part...] nel menu PARTsolutions.... [Insert part...]

    Figura 2.132.

  2. Fare clic sul pulsante Trasferimento al CAD [Transfer to CAD] (NX ** ) nel PARTdataManager.

    Figura 2.133.

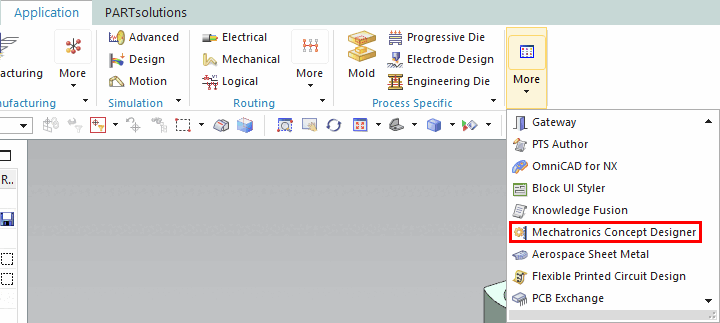

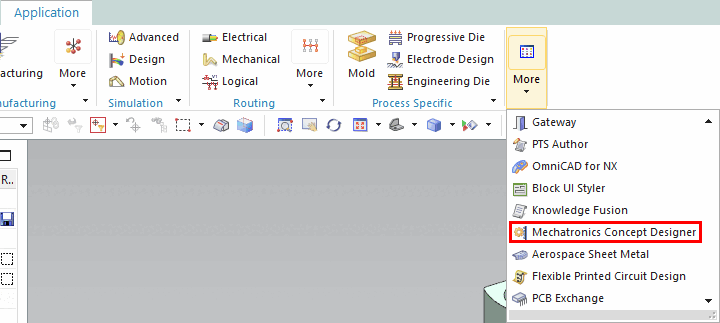

  3. Andate su Applicazione -> Altro -> Progettista di concetti di meccatronica.

    Figura 2.134.

  4. Aprire l' editor di sequenze facendo clic sull'icona a sinistra nel menu (è meglio rimuovere la finestra di aggancio e posizionarla nella parte inferiore di NX).

    Figura 2.135.

  5. Fare clic su Aggiungi operazione nel menu contestuale di Radice:

    Figura 2.136.

  6. Viene visualizzata la finestra di dialogo Operazione. Per il momento non apportate alcuna modifica.

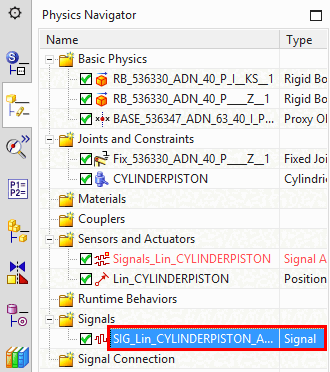

    Nel navigatore Fisica a sinistra, fare clic sulla voce Segnali o accoppiatori (in questo esempio Segnali) che si desidera aggiungere alla scala temporale:

    Figura 2.137.

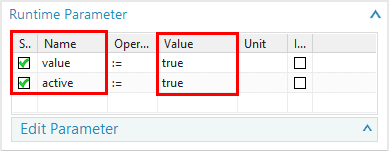

  7. Attivare quindi i parametri di runtime nella finestra Operazione e confermare con OK.

    Figura 2.138.

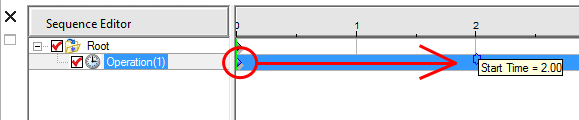

  8. Spostare la "pietra miliare" sul punto in cui il segnale/accoppiatore deve essere attivato.

    Figura 2.139.

  9. Premere il pulsante "Start" avviare la simulazione.

    -> Dopo 2 secondi, il pistone esce dal cilindro in base ai valori impostati in precedenza.

    [Nota]Nota

    Se si utilizzano i profili di movimento, è necessario prima disattivare tutte le caselle di controllo Segnale e Accoppiatore affinché l'MCD funzioni correttamente.

    Figura 2.140.
