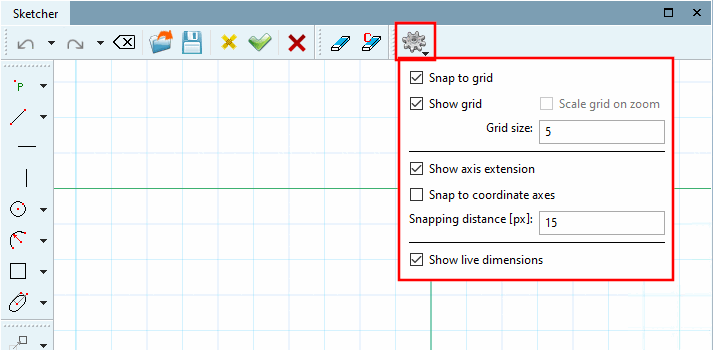

Aggancio alla griglia [Snap to grid]: consente di posizionare gli elementi in modo rapido e preciso.

Ad esempio, se si disegna una linea, i punti di inizio e fine vengono posizionati automaticamente sulle intersezioni della griglia. Il posizionamento tra le linee della griglia può essere ottenuto solo se l'opzione è disattivata.

Figura 1.781.

Caso speciale per cerchi e angoli:

L'attivazione di "Snap to grid" avviene in PARTdesigner -> Impostazioni [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Griglia [Grid] -> Parametri scalari [Scalar parameters]. Se l'ampiezza è impostata su 5, ad esempio, il raggio del cerchio verrà adattato a multipli di 5, indipendentemente dalla direzione in cui si muove il mouse.

Mostra griglia [Show grid]:

Scala quando si esegue lo zoom [Scale grid on zoom]:

Se l'opzione è attivata, la rasterizzazione viene automaticamente scalata di un fattore 10 quando si esegue lo zoom da un determinato punto. Confrontate le due illustrazioni seguenti. Se è attivata l'opzione Snap to grid, questa opzione viene automaticamente disattivata, in quanto non è auspicabile lo snap a punti "sbagliati".

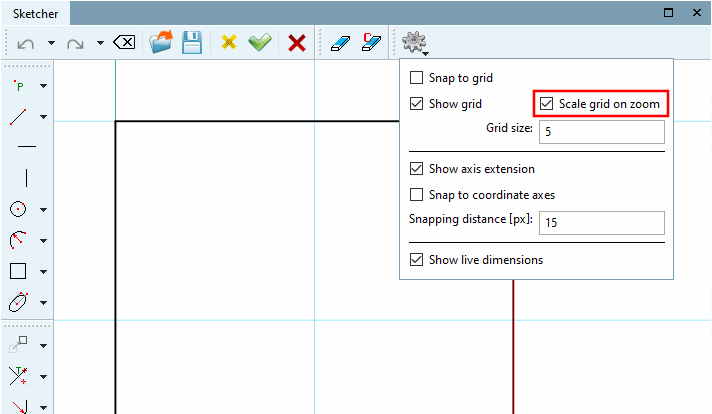

Figura 1.785. Rasterizzazione in vista standard

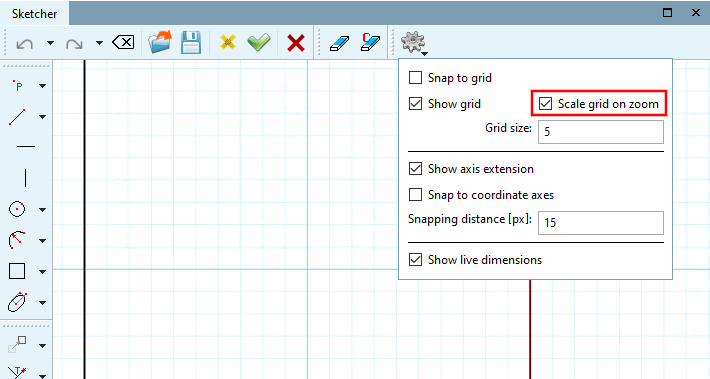

Figura 1.786. Rasterizzazione scalata di un fattore 10

Visualizzazione dell'estensione dell'asse [Show axis extension]:

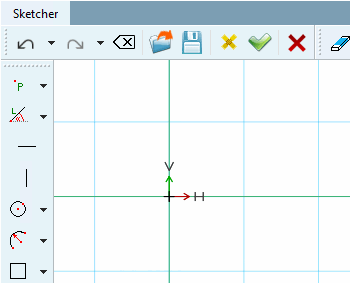

Figura 1.787.  Estensione dell'asse [Axis extension] attivata (impostazione predefinita)

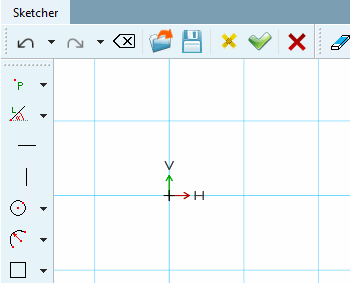

Figura 1.788.  Estensione dell'assale [Axis extension] disattivata

In PARTdesigner -> Menu Extra [Extras] -> Impostazioni [Preferences...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Impostazioni colore [Color settings] -> Estensione asse [Axis extension] è possibile impostare il colore dell'estensione dell'asse.

Rispetto agli assi delle coordinate [Snap to coordinate axes]: Se, ad esempio, l'opzione Snap to grid è disattivata, ma questa opzione è attivata, una linea viene orientata rigorosamente agli assi delle coordinate, mentre la lunghezza rimane libera, a differenza di Snap to grid.

Distanza di inserimento [Snapping distance] [px]: Il valore predefinito è 25

Visualizzazione della quota ausiliaria [Show live dimensions]: Quando si disegnano linee e angoli, vengono visualizzate dimensioni ausiliarie come la lunghezza della linea, l'angolo tra le linee o il diametro del cerchio.

Esempi:

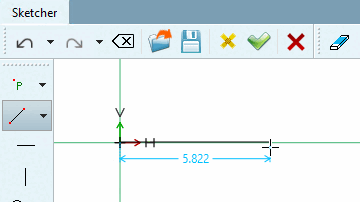

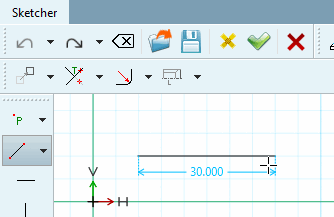

Figura 1.789.  Linea passante per 2 punti [Line through 2 points]

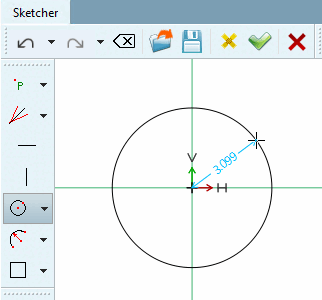

Figura 1.790.  Cerchio con centro e raggio/punto [Circle with center point and radius/point]

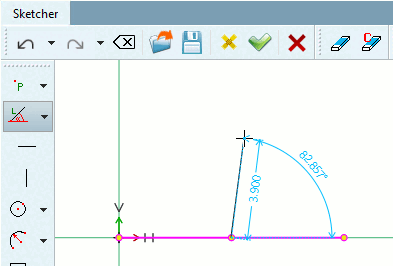

Figura 1.791.  Linea con angolo a rispetto alla linea di lunghezza L [Line at angle to line with length]

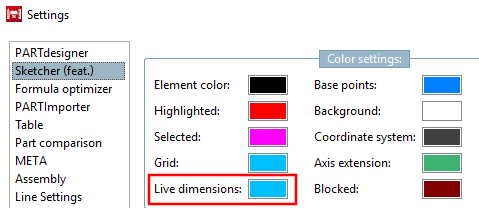

In PARTdesigner -> Menu Extra [Extras] -> Impostazioni [Preferences...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Impostazioni colore [Color settings] -> Quotatura ausiliaria [Live dimensions] è possibile impostare il colore della quotatura ausiliaria.

Figura 1.792.
