5.2.1. Chiamata da PARTdesigner

[Nota]Nota

Avete già modellato componenti con eCATALOGsolutions nelle versioni precedenti? Allora noterete subito una novità fondamentale. Con la V11, il modulo PARTeditor è stato integrato nel modulo PARTdesigner.

Tutte le funzioni di PARTeditor sono ora disponibili in PARTdesigner, in modo da rendere superfluo il fastidioso passaggio da un'interfaccia di lavoro a un'altra. Si può già lavorare comodamente con le finestre di aggancio, che possono essere regolate in dimensione e posizione, da PARTdataManager. Questa funzionalità è ora disponibile anche in PARTdesigner.

Anche se ora si lavora in un'unica interfaccia, il che è molto più comodo, è necessario essere consapevoli dei seguenti fatti:

  • Viene creato un modello 3D strutturato parametricamente. Anche questi dati vengono salvati nel tipo di file 3db.

    Viene creata una tabella di attributi, i cui valori vengono utilizzati per riempire il modello 3D parametrico. I dati della tabella vengono ancora salvati nel tipo di file tab o tac.

  • Nella Gestione variabili [Variable Manager] è presente un parametro Posizione di memorizzazione [Save location] con le seguenti opzioni di campo:

    • Solo in Geometria [Only in geometry] -> Memorizzazione dei dati in file 3db

    • Solo nella tabella [Only in table] -> Memorizzazione dei dati in file tab/tac

    • In Geometria e Tabella [In geometry and table] -> Memorizzazione dei dati sia in file 3db che in tab/ file tac

    A seconda della modalità selezionata prima di fare clic su Applica [Commit], i dati vengono salvati nel tipo di file corrispondente o in entrambi.

[Nota]Nota

Quando si crea un modello, in genere si può scegliere se creare prima il modello (con valori fissi o una singola riga di tabella "prototipo") o prima la tabella degli attributi caratteristici. Sezione 7.8.11, “ Posizione di memorizzazione: Solo nella geometria | Solo nella tabella | Nella geometria e nella tabella ” Vedere anche .

Per modificare la geometria o la tabella delle caratteristiche con PARTdesigner, procedere come segue:

  1. Modifica della geometria

    1. Selezionare il file *.3db / *.3gb in PARTproject alla voce Selezione progetto [Project selection].

      -> Nell'area di dialogo Modifica progetto [Edit project] di PARTproject appare un'anteprima corrispondente.

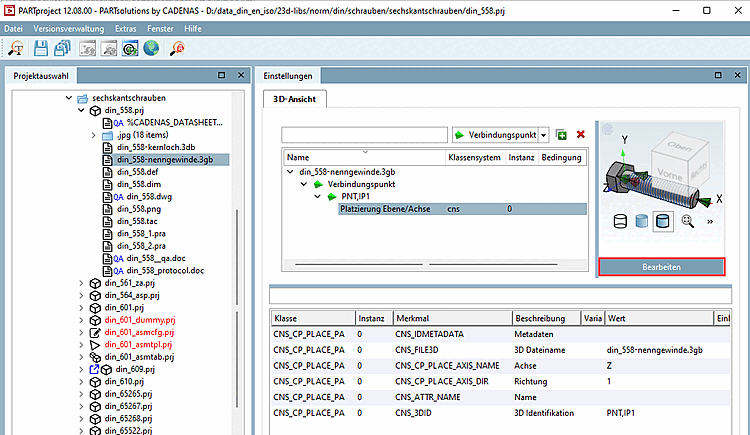

      PARTproject: Anteprima della geometria

      Figura 5.4.  PARTproject: Anteprima della geometria

    2. Fare clic sul pulsante Modifica [Edit].

      -> PARTdesigner viene aperto nella vista geometria.

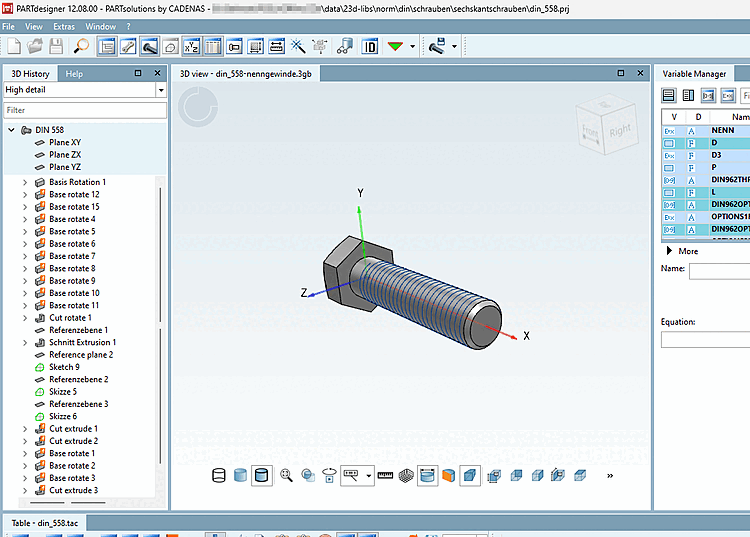

      PARTdesigner: vista geometria

      Figura 5.5.  PARTdesigner: vista geometria

    [Nota]Nota

    Se il file è ancora privo di contenuto, viene visualizzata la finestra di dialogo Modifica file [Edit file].

    Verrà chiesto se il file *.3db deve essere creato.

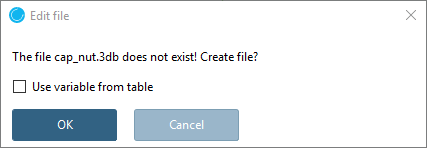

    Copiare le variabili dalla tabella [Use variable from table]

    Figura 5.6. Copiare le variabili dalla tabella [Use variable from table]

    Se necessario, selezionare il pulsante di opzione Applica variabili dalla tabella [Use variable from table] per applicare le variabili create nel file di tabulazione/tac e confermare con OK.

  2. Modifica della tabella

    1. Selezionare il file *.tab / *.tac in PARTproject alla voce Selezione progetto [Project selection].

      -> Nell'area di dialogo Modifica progetto [Edit project] di PARTproject appare un'anteprima corrispondente.

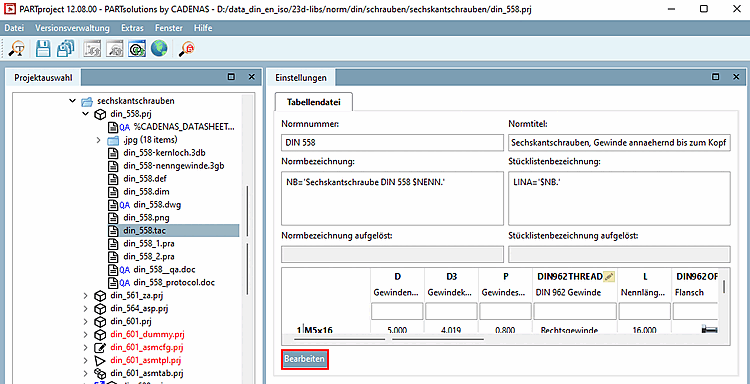

      PARTproject: Anteprima della tabella

      Figura 5.7.  PARTproject: Anteprima della tabella

    2. Fare clic sul pulsante Modifica [Edit].

      -> PARTdesigner viene aperto nella vista tabella.

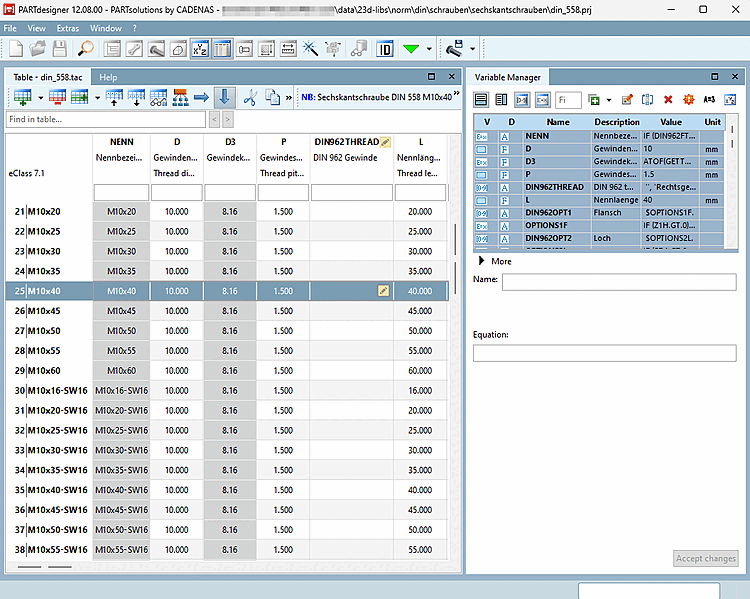

      PARTdesigner: Vista tabella

      Figura 5.8.  PARTdesigner: Vista tabella

[Nota]Nota

Capitolo 7, Progettista di parti Una descrizione dettagliata di PARTdesigner è disponibile all'indirizzo .
