5.12.3.6.1.1. Punti di fissaggio sui raccordi a vite

Le seguenti illustrazioni forniscono tutte le informazioni importanti sui vari raccordi a vite.

  • Viti:

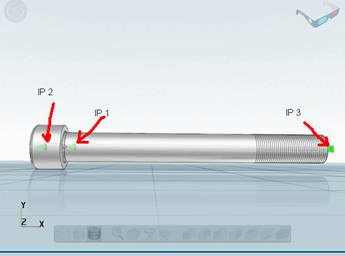

    Vite della testa del cilindro

    Figura 5.834. Vite della testa del cilindro

    Punti di attacco [Connection points]:

    • IP 2: Lato superiore della testa della vite

    • IP 1: Superficie di contatto testa a vite

    • IP 3: estremità a vite

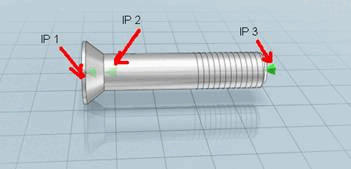

    Vite a testa svasata

    Figura 5.835. Vite a testa svasata

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore della testa della vite

    • IP 2: lato inferiore della testa della vite

    • IP 3: estremità a vite

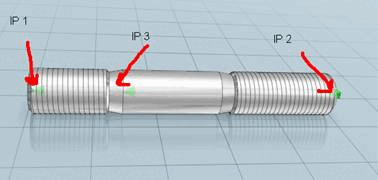

    Vite prigioniera

    Figura 5.836. Vite prigioniera

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

    • IP 3: Fine della filettatura a vite

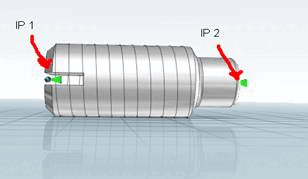

    Vite di fissaggio

    Figura 5.837. Vite di fissaggio

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

  • Noci

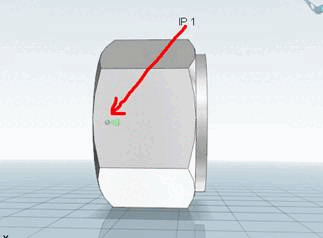

    Madre

    Figura 5.838. Madre

    Punto di attacco [Connection point]:

    • IP 1: Superficie di contatto

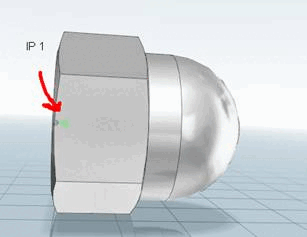

    Dado del tappo

    Figura 5.839. Dado del tappo

    Punto di attacco [Connection point]:

    • IP 1: Superficie di contatto

  • Dischi / Anelli

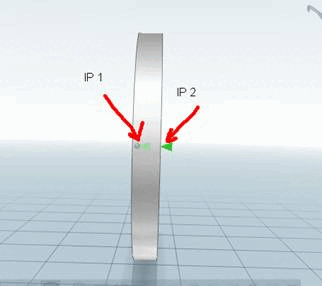

    Disco

    Figura 5.840. Disco

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

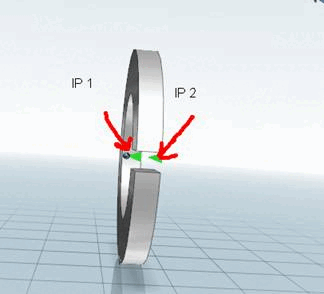

    Anello

    Figura 5.841. Anello

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

  • Fori di perforazione

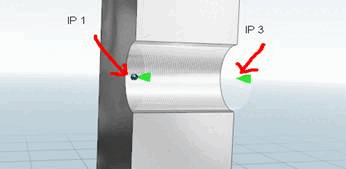

    Foro passante foro filettato

    Figura 5.842. Foro passante foro filettato

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 3: lato inferiore del materiale

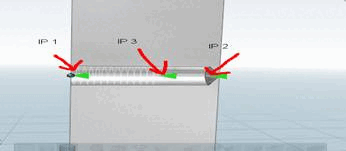

    Foro cieco foro filettato

    Figura 5.843. Foro cieco foro filettato

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: lato inferiore del materiale

    • IP 3: Fine della filettatura

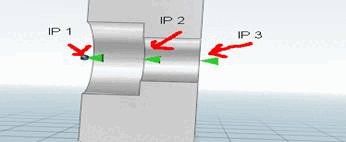

    Foro passante con svasatura, contatto liscio

    Figura 5.844. Foro passante con svasatura, contatto liscio

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: Abbassamento della superficie di contatto

    • IP 3: lato inferiore del materiale

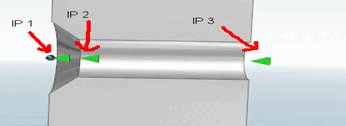

    Foro passante per viti a testa svasata

    Figura 5.845. Foro passante per viti a testa svasata

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: Fine della subsidenza

    • IP 3: lato inferiore del materiale

    Foro passante

    Figura 5.846. Foro passante

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 3: lato inferiore del materiale
