7.6.2.10.1.  Esempio di procedura guidata

La procedura guidata per i modelli semplifica la creazione, la modifica e l'eliminazione di modelli circolari [Circular Pattern] e rettangolari [Rectangular pattern]. È compatibile anche con le versioni precedenti, poiché non vengono utilizzate nuove funzioni.

La chiamata viene effettuata su Estrusione base o Estrusione taglio tramite il comando del menu contestuale Modelli [Apply pattern].

Creare un modello di cerchio [Circular Pattern]

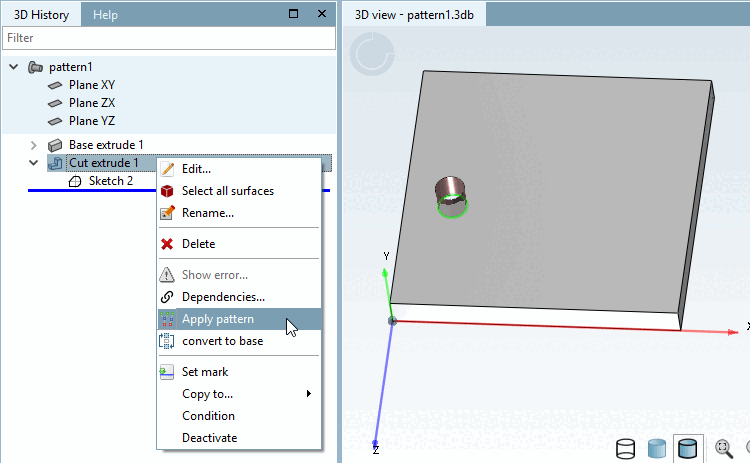

  1. Selezionare l'elemento di base del modello (qui "Taglia estrusione 1") e fare clic sul comando del menu contestuale Modello [Apply pattern].

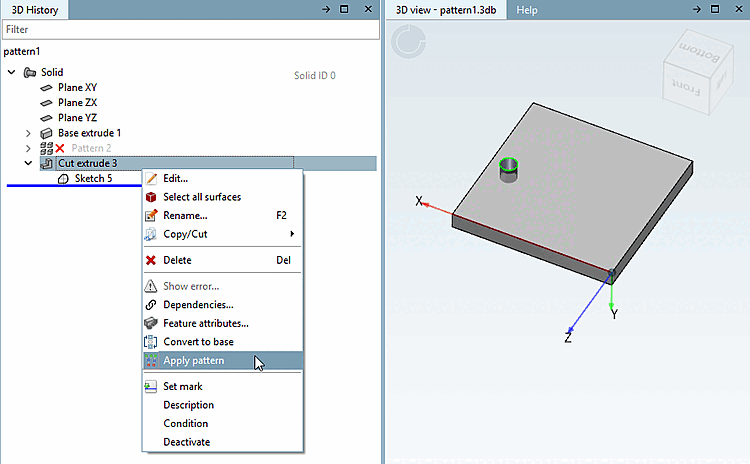

    Figura 7.139.

    -> Si apre la finestra di aggancio per la generazione dei modelli [Pattern creation].

  2. Selezionare la pagina della scheda Modello di cerchio [Circular Pattern].

  3. Selezionare il centro [Center] in modo che corrisponda all'elemento di base.

    Determinare il numero [Amount] di elementi del modello.

    Figura 7.140.

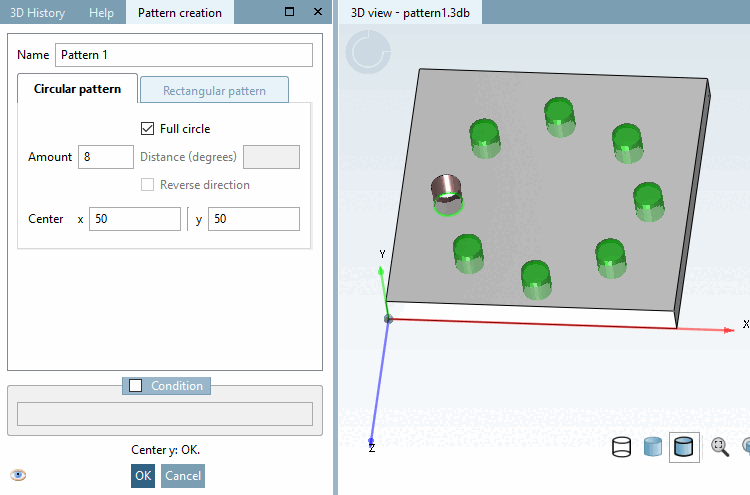

    Per impostazione predefinita viene creato un cerchio completo.

    Figura 7.141.

    È inoltre possibile disattivare l'opzione Cerchio completo [Full circle], definire l'angolo di spaziatura in Spaziatura (gradi) [Distance (degrees)] (per 8 elementi nel cerchio completo, questo è di 45°) e ridurre il numero di elementi.

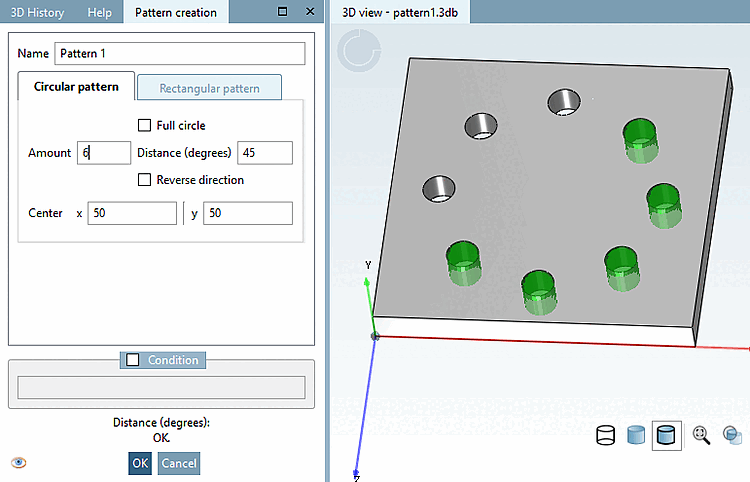

    Figura 7.142.

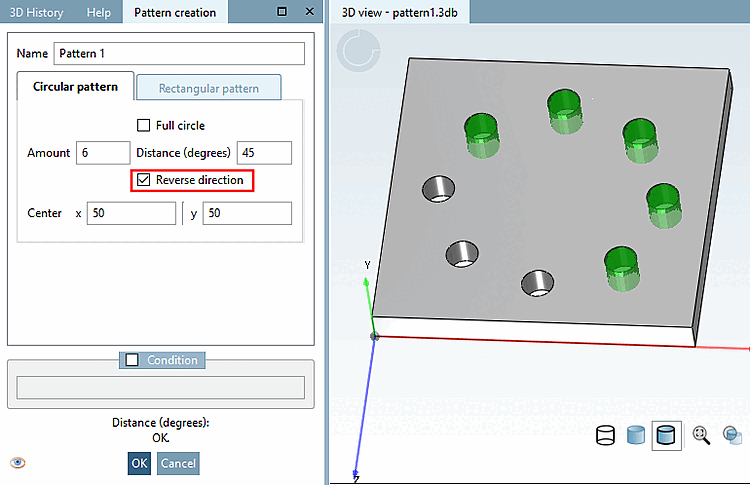

    È possibile anche invertire [Reverse direction] la direzione [Reverse direction].

    Figura 7.143.

  4. Confermare con OK.

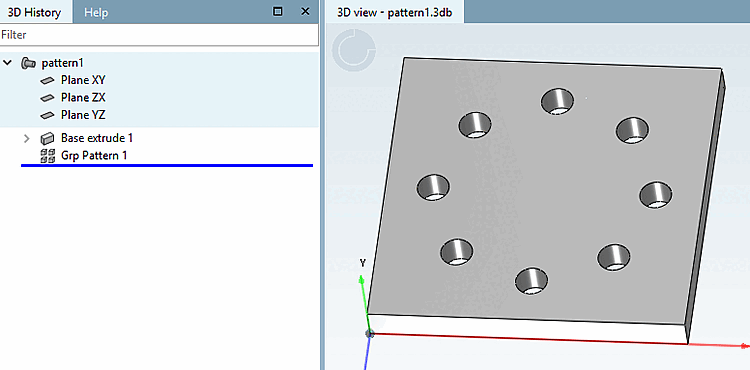

    -> Il motivo del cerchio viene visualizzato nella cronologia 3D [3D History] sotto la voce Motivo gruppo.

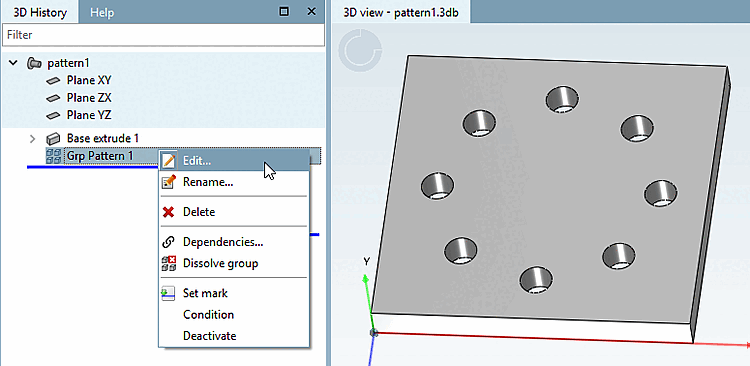

  5. Per modificare di nuovo un modello esistente, selezionare Grp Pattern e fare clic su Edit.... [Edit...]

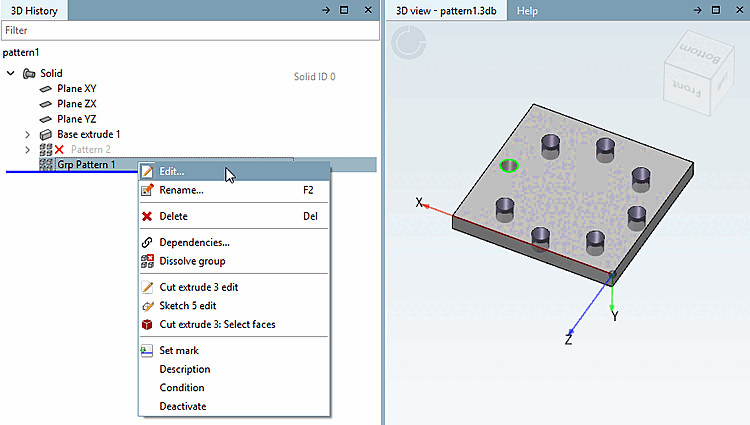

    Figura 7.144.

Creare un modello rettangolare [Rectangular pattern]

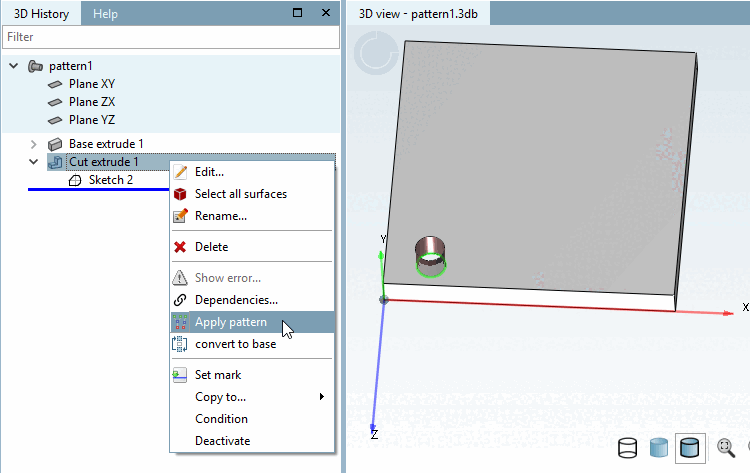

  1. Selezionare l'elemento di base del modello (qui "Taglia estrusione 1") e fare clic sul comando del menu contestuale Modello [Apply pattern].

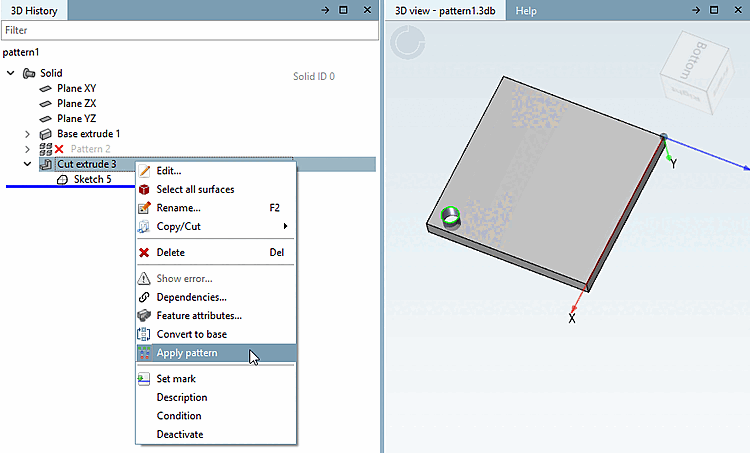

    Figura 7.145.

    -> Si apre la finestra di aggancio per la generazione dei modelli [Pattern creation].

  2. Selezionare la pagina della scheda Modello rettangolo [Rectangular pattern].

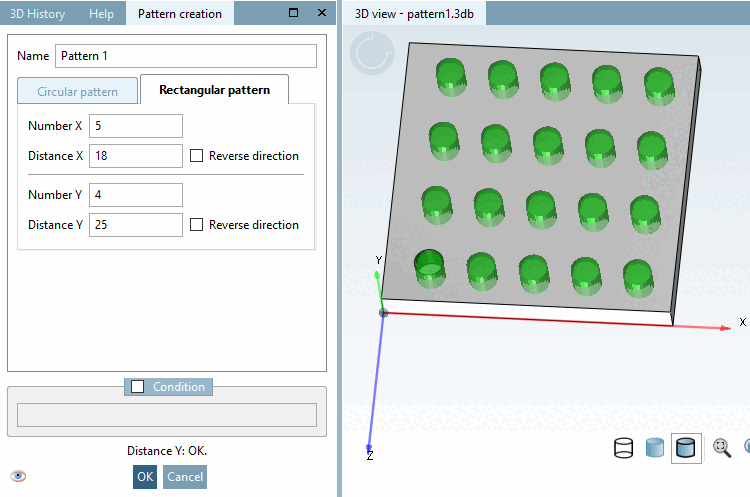

  3. Effettuare le impostazioni desiderate:

    • Alla voce Numero X [Number X], determinare il numero di elementi del modello nella direzione X.

    • Alla voce Distanza X [Distance X], determinare la distanza tra gli elementi del modello in direzione X.

    • Alla voce Numero Y [Number Y], determinare il numero di elementi del modello in direzione Y.

    • In Distanza Y [Distance Y], determinare la distanza tra gli elementi del modello in direzione Y.

    • In caso di direzione inversa [Reverse direction], i singoli elementi sono disposti in direzione opposta all'asse.

    Figura 7.146.

  4. Confermare con OK.

    -> Il motivo rettangolare viene visualizzato nella cronologia 3D [3D History] sotto la voce Motivo Grp.

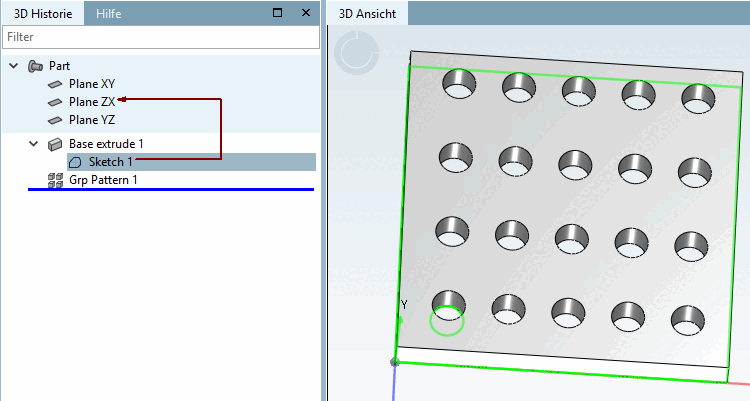

    Figura 7.147.
