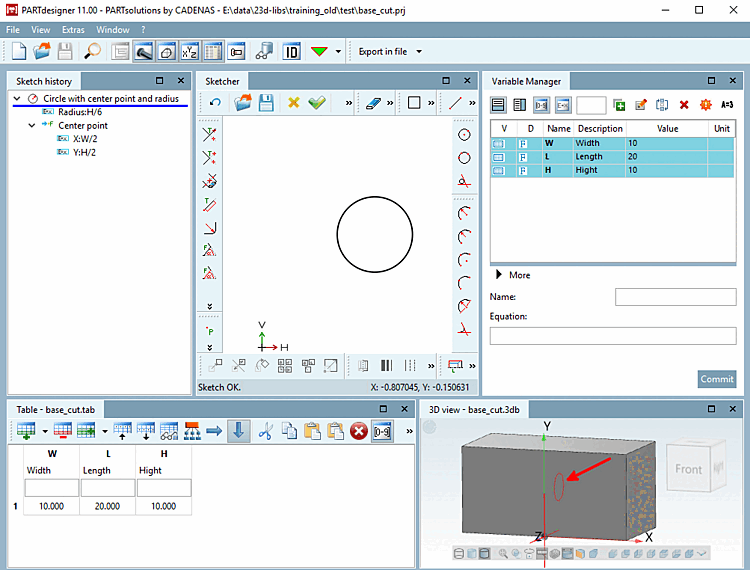

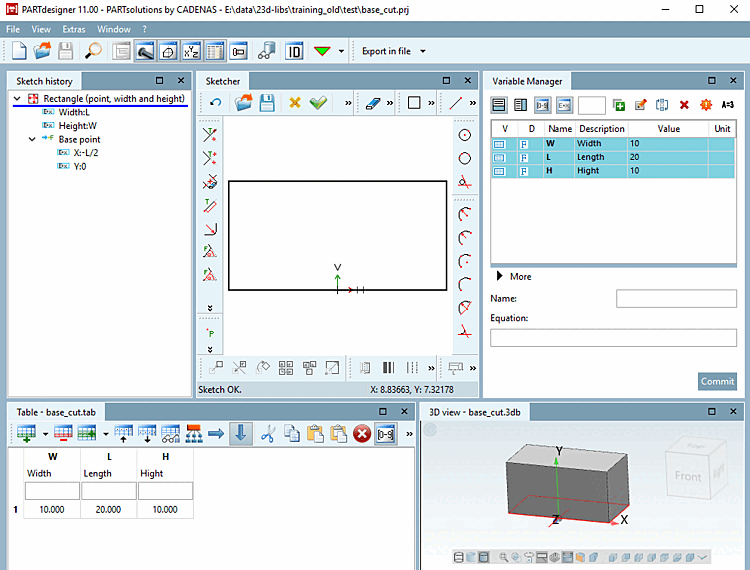

Utilizzare il comando del menu contestuale Nuovo schizzo [New sketch...]... per aprire lo Sketcher e creare un cerchio [Circle] posizionato in modo da penetrare successivamente nel solido 3D quando viene estruso.

Figura 7.77.

Nota Lo schizzo può essere visualizzato nella vista 3D, in modo da poter controllare se la posizione è sostanzialmente corretta.

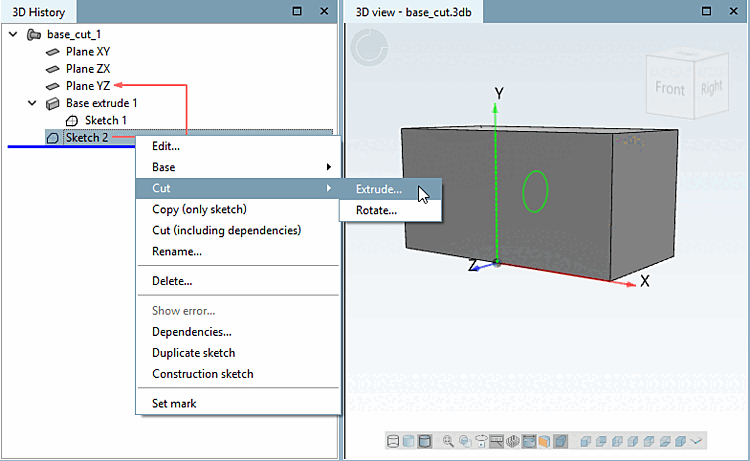

Nella cronologia 3D [3D History] sotto Sketch2, selezionare il comando del menu contestuale Taglia [Cut] -> Estrudi.... [Extrude...]

Figura 7.78.

-> Si apre la finestra di dialogo Corpo estrusione [Extrusion solid].

Si desidera che l'estrusione penetri completamente nel corpo o solo per una certa lunghezza?

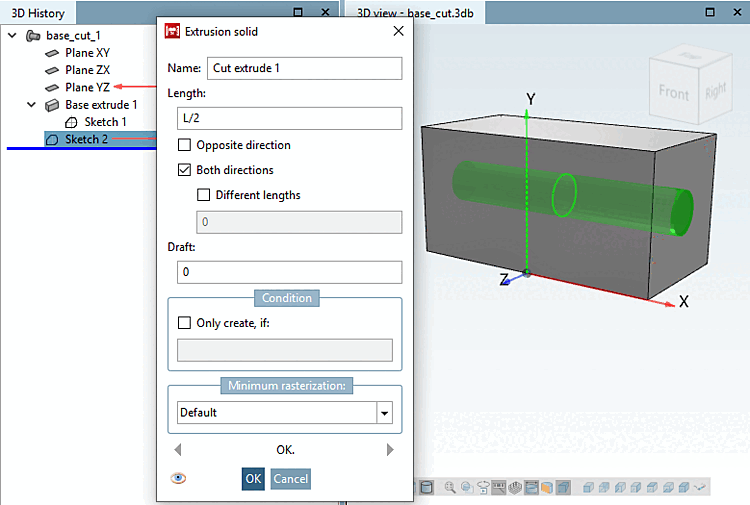

Nella finestra Corpo estrusione [Extrusion solid] effettuare le impostazioni appropriate. Il risultato atteso è immediatamente visibile nella vista 3D [3D view].

Figura 7.79.

Nell'esempio, il cuboide deve essere completamente penetrato, cioè esteso in entrambe le direzioni [Both directions] fino alla lunghezza [Length] richiesta.

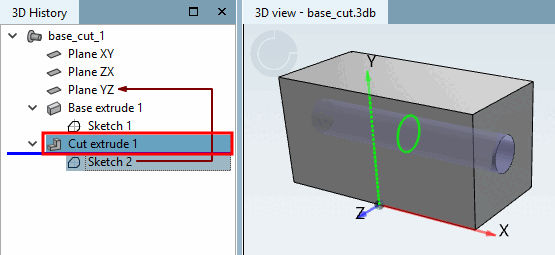

-> Dopo aver confermato con OK , entrambi gli oggetti vengono tagliati. Un tubo rettilineo viene sottratto al cuboide.

-> Nella cronologia 3D [3D History] viene visualizzato un altro elemento (caratteristica): Tagliare estrudere 1.

Figura 7.80.
