3.1.11. PARTdataManager - Estensioni ERP/PDM
3.1.11.8.
Bitmap di stato per la tabella (circuito semaforico)
|  |
| Indietro | Avanti |
Le parti preferite possono essere etichettate in vari modi. È possibile utilizzare non solo la visualizzazione rosso-verde, ma anche un numero qualsiasi di colori (simboli).
Le bitmap di stato possono segnalare una restrizione all'esportazione [Export restriction]o avere solo una funzione di suggerimento.

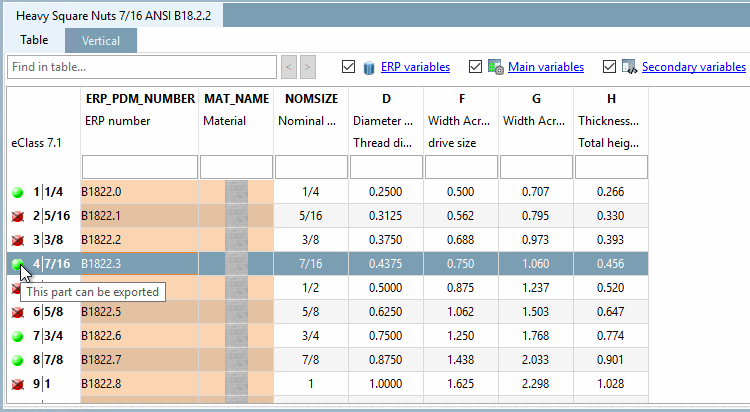

Le parti per le quali il semaforo è verde possono essere esportate nel sistema CAD. Le parti per le quali il semaforo è rosso non possono essere esportate nel sistema CAD.
Una descrizione dettagliata di come vengono definite le regole si trova in Sezione 4.7.3.1.2, “ Serie preferita - plinkgroups.cfg -> Blocco [nome_ruolo] -> Chiave "PREFRANGE" ” in Amministrazione PARTsolutions - Manuale

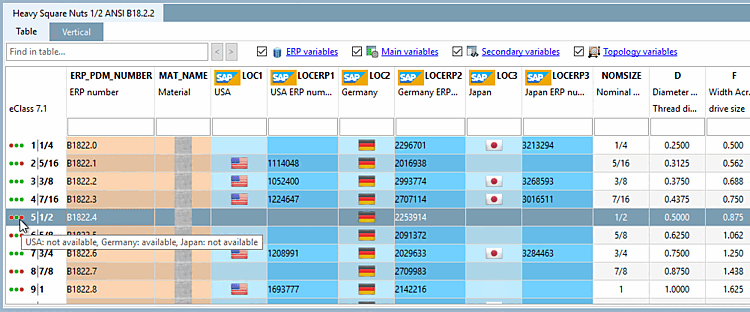

Il display standard rosso-verde può essere ampliato in modo da visualizzare un numero qualsiasi di colori (simboli).
In ogni caso, i pezzi devono essere utilizzati preferibilmente in base all'etichettatura.
Una regola sensata potrebbe essere, ad esempio:
Dunkelgrün = Bereits verwendet an allen Standorten Mittelgrün = Bereits verwendet an zwei Standorten Hellgrün = Bereits verwendet an einem Standort Gelb = An keinem Standort verwendet, aber mit ERP-Nummer Rot = Entspricht keiner Vorgabe
Si potrebbe anche definire un colore per indicare se un pezzo è in magazzino. Ogni regola che può essere derivata dalle informazioni della tabella (informazioni di progetto) è possibile!
Al passaggio del mouse sulla posizione del semaforo, viene visualizzato un tooltip (se disponibile).

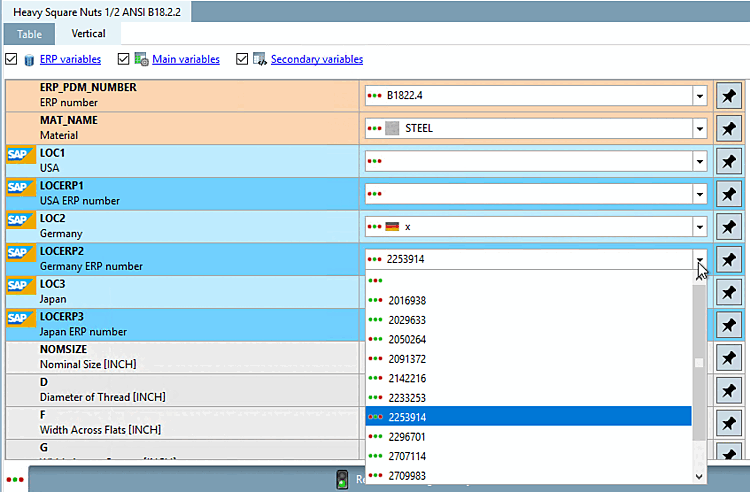

Le bitmap di stato vengono visualizzate anche nel tipo di visualizzazione Verticale [Vertical] nel campo elenco di ciascuna variabile.
Una descrizione dettagliata di come vengono definite le regole si trova in Sezione 4.7.3.1.2, “ Serie preferita - plinkgroups.cfg -> Blocco [nome_ruolo] -> Chiave "PREFRANGE" ” in Amministrazione PARTsolutions - Manuale
