È necessaria la licenza"ECATADDONS*NEUTRAL*IMPORTER".

Con la licenza aggiuntiva"PSADDONS*ADVANCEDTOPO", vengono importate caratteristiche/ informazioni topologiche estese come sfera [Sphere], toro [Torus] e cilindro esteso [Elongated Cylinder]. Le altre caratteristiche come fori [Hole], cilindri [Cylinder], coni [Cone], piani paralleli [Opposite Planes], modelli [Pattern], arrotondamenti [Fillet], ecc. vengono importate con una qualità significativamente superiore. Ciò è importante affinché le caratteristiche vengano riconosciute successivamente nella ricerca geometrica (3D [Geometric search (3D)] ).

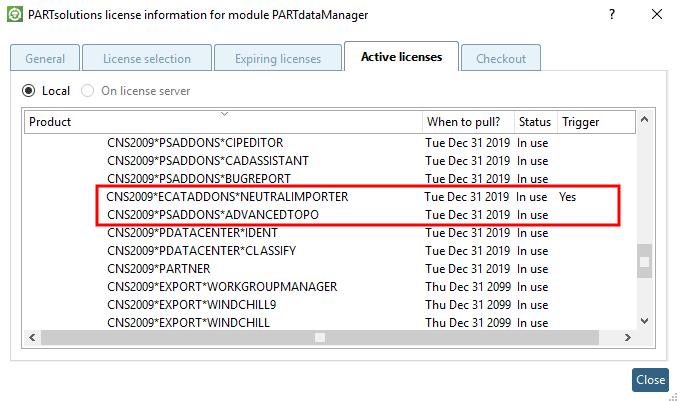

È possibile vedere le licenze attive [Active licenses] facendo clic su F9 nell'applicazione o sulla voce di menu Licenze [Licenses] nel menu Guida [Help]. Aprire la sottovoce Caratteristiche [Features] nella finestra di dialogo.

Figura 1.501.

???Nella finestra di dialogo Quick and Simple (vedi ) non vengono fornite ulteriori informazioni sulla licenza. Inoltre, non si deve/non si può impostare nulla a questo proposito. La qualità dei dati importati dipende esclusivamente dall'esistenza della licenza"PSADDONS*ADVANCEDTOPO".

L'esempio seguente mostra un caso in cui vengono visualizzate anche le caratteristiche della topologia estesa.

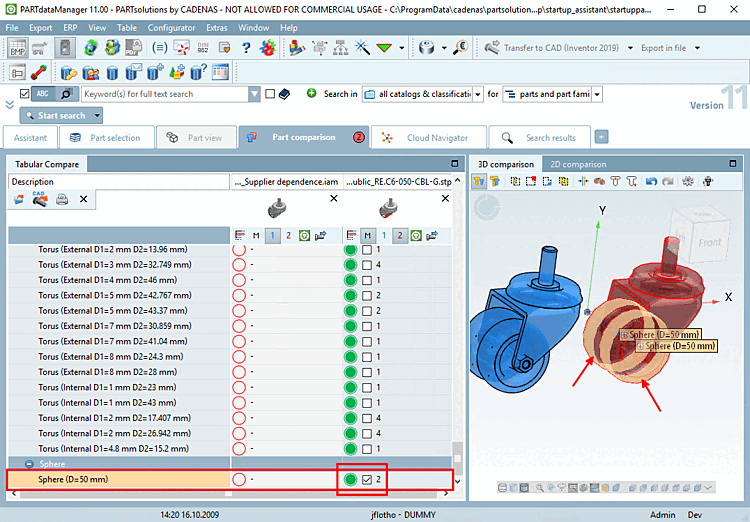

Figura 1.502. Esempio: funzione Sfera [Sphere]

Le funzioni generali della topologia sono sempre disponibili.

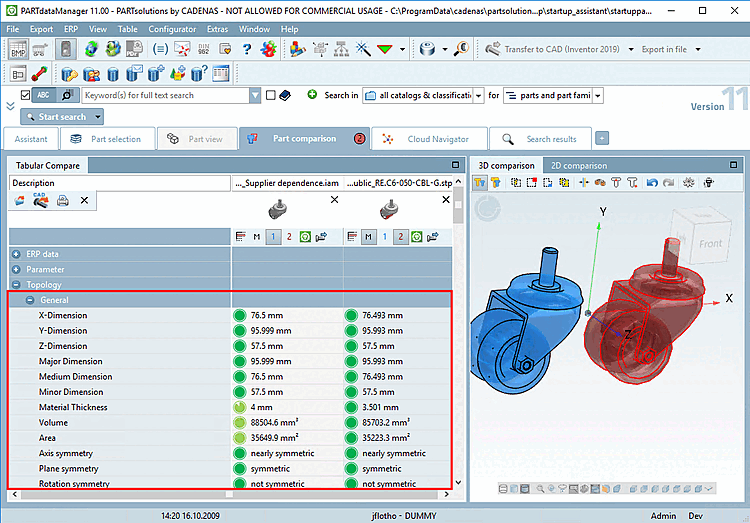

Figura 1.503. Caratteristiche generali della topologia

Poiché le informazioni/caratteristiche topologiche sono disponibili come criteri di ricerca di base, i risultati della ricerca sono migliori e più precisi.

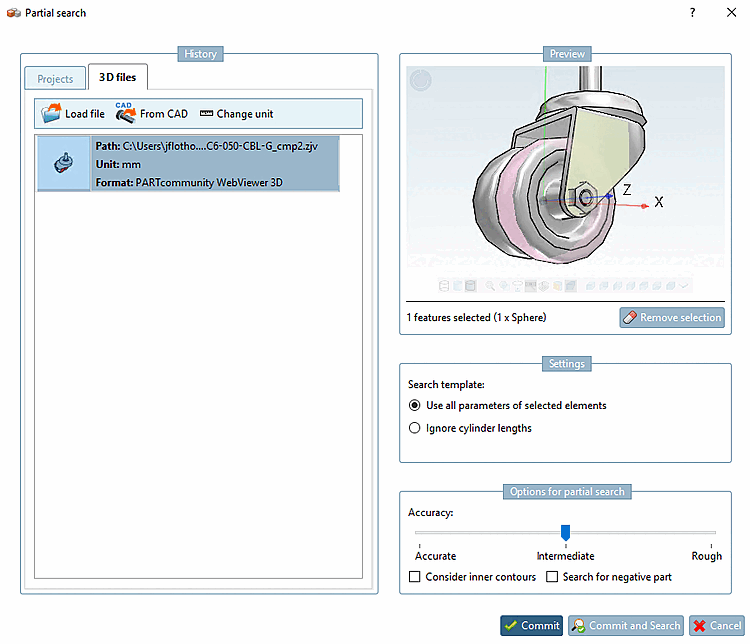

La seguente illustrazione mostra una funzione "Sfera [Sphere]" selezionata nella finestra di dialogo Ricerca parziale [Partial search].

Figura 1.504. Esempio: caratteristica Sfera [Sphere] selezionata

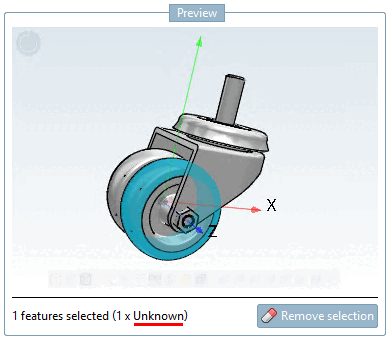

Se per una selezione di caratteristica viene visualizzato "Sconosciuto", la caratteristica non è disponibile per la ricerca parziale [Partial search] perché non è stata letta durante l'importazione della parte (nessuna licenza "PSADDONS*ADVANCEDTOPO").

Figura 1.505.  Ricerca parziale [Partial search] con la funzione "Sconosciuto
