7.11.9. [ELEMENT_table] Tabella

Colloca un elemento di tabella nella vista di disegno.

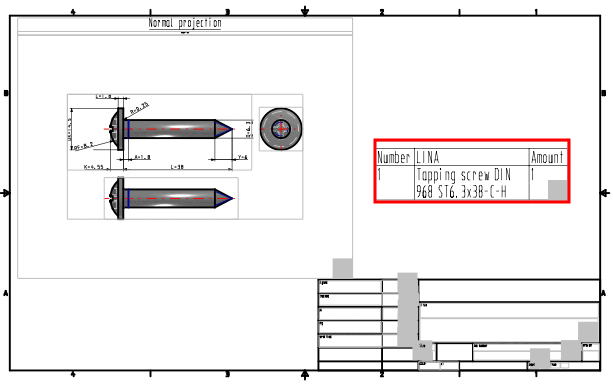

Figura 7.910. Esempio: 4 viste, cornice, testo, tabella

L'elemento "Tabella" viene dichiarato nel file dw con "ELEMENT_" seguito da un nome univoco per l'elemento.

Esempio:

[ELEMENT_table1]

Nella finestra di dialogo Modifica elemento [Edit element], la visualizzazione è disattivata in grigio alla voce Nome [Name].

Sono disponibili i seguenti attributi:

(nome della chiave nel file dw in grassetto, nome visualizzato nella finestra di dialogo Modifica elemento [Edit element] tra parentesi)

tipo=tabella (tipo )
Dichiara il tipo di elemento ed è obbligatorio.
genitore (obbligatorio) (genitore )
posizione_x (X )
Specifica la coordinata x.
posizione_y (Y )
Specifica la coordinata y.
position_w (larghezza [Width] )
Specifica la larghezza del riquadro.
position_h (altezza [Height] )
Specifica l'altezza della casella.
tablename (tipo di tabella [Table type] )
- Distinta base: predefinita
- SCRIPT: solo per uso interno di CADENAS
text_size (dimensione del testo [Text size] )
Si riferisce ai testi nelle celle della tabella. Sezione 7.11.8, “[ELEMENT_text] Testo ” Confronta .
width_factor (fattore di larghezza del testo [Text width factor] )
Si riferisce ai testi nelle celle della tabella. Sezione 7.11.8, “[ELEMENT_text] Testo ” Confronta .
sizeable (dimensione mutevole [Resizable] )
Specifica se le dimensioni e la posizione della tabella possono essere modificate in modalità di modifica [Edit mode].
Quando viene attivata, la cornice rossa riceve un'impugnatura quadrata.

Figura 7.911.
Dichiarazione delle colonne
- colonne [Columns]
  Il valore della chiave "column" deve essere specificato come segue:
```
$VAR1.=Spaltenbreite , $VAR2.=Spaltenbreite , $VAR3.=Spaltenbreite
```
  La larghezza della colonna è specificata in rapporti. Il segno di percentuale non è specificato.
  Le variabili utilizzabili sono tutte Variabili di tabella e variabili standard come $LINA..
  - $STKPOS. - Numero dell'articolo
    Le spiegazioni dettagliate sulla creazione dei numeri di articolo sono riportate nella sezione Sezione 7.16.6, “ NOTAZIONE PARZIALE ”.
  - $STKANZ. - Quantità
  - $2D_AMOUNT. - Quantità
  - $LINA. - Designazione dell'elenco delle parti
  - Numero dell'articolo dalla tabella (ad es. $TNR.)
  - $2D_NR. - Numero
- columnames (nomi delle colonne [Column names] )
  Dichiarazione dei nomi delle colonne
  Elencare tutti i nomi delle colonne separati da virgole.
Esempio:
```
columns=$STKPOS.=10,$2D_NR.=10,$LINA.=30,$2D_AMOUNT.=10

columnames=Pos,Nummer,LINA,Anzahl
```

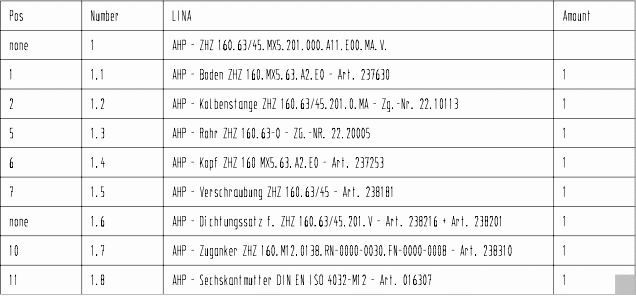

Figura 7.912. Esempio: sezione della tabella dell'elenco pezzi da una vista combinata appositamente creata
align (allineamento della tabella [Table orientation] )
Intervallo di valori: top (in alternativa nessuna specificazione) | bottom
La specifica viene utilizzata se lo spazio dichiarato in "position_w" e "position_h" è maggiore dello spazio richiesto.
header_align (allineamento dell'intestazione della tabella [Table Head Alignment] )
Intervallo di valori: top (in alternativa nessuna specificazione) | bottom
text_padding_x (Imbottitura testo X [Padding X] )
text_padding_y (contorno testo Y [Padding Y] )

Esempio:

[ELEMENT_table1]
type=table
parent=frame
position_x=55.80
position_y=69.53
position_w=145.92
position_h=104.97
tablename=BOM
text_size=1.00
width_factor=0.50
sizeable=true
align=bottom
header_align=bottom
text_padding_x=2.00
text_padding_y=2.00
columns=$STKPOS.=5,$STKANZ.=5,$LINA.=60,$STKZCHN.=30
columnames=Pos.,Anz.,Bezeichnung,Zeich / Artikel Nr.
