5.12.11.1.3.1. Impianto di progetto

Quando si crea il progetto, l'allineamento corretto degli assi deve essere già preso in considerazione selezionando il modello corretto.

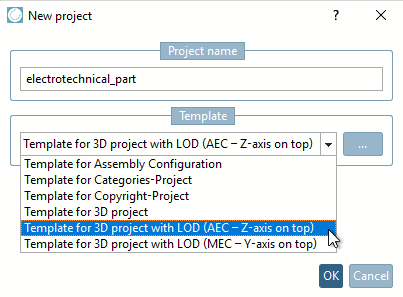

Modello per progetto 3D con LOD (AEC - asse Z superiore) [Template for 3D project with LOD (AEC – Z-axis on top)]

Figura 5.1093.  Modello per progetto 3D con LOD (AEC - asse Z superiore) [Template for 3D project with LOD (AEC – Z-axis on top)]

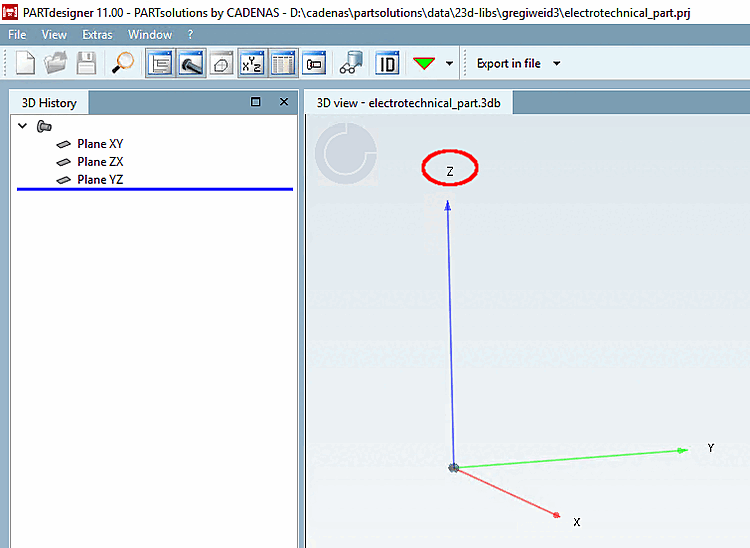

Risultato:

Modello per progetto 3D con LOD (AEC - asse Z superiore) [Template for 3D project with LOD (AEC – Z-axis on top)]

Figura 5.1094.  Modello per progetto 3D con LOD (AEC - asse Z superiore) [Template for 3D project with LOD (AEC – Z-axis on top)]
