2.3.6.1.4.  Chiave "CreateIMates

Per impostazione predefinita, il nome del materiale viene preso dalla classificazione CNS.

La funzione attivata consente un posizionamento semplificato di viti, dadi, anelli, rondelle, cuscinetti e anelli di bloccaggio.

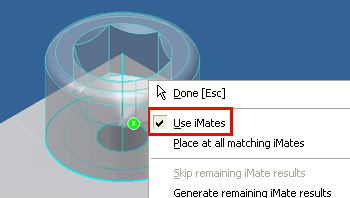

Figura 2.111.

Intervallo di valori: 0,1,2,3

  • 0: Non viene creato alcun iMate.

  • 1 [Predefinito]: Per creare gli iMate vengono utilizzate solo le informazioni sul posizionamento.

  • 2: vengono creati iMates per tutti i punti di inserimento esistenti (comportamento come nella V8).

  • 3: Utilizzare prima le informazioni di posizionamento per creare gli iMate (opzione 1), quindi, se non si riesce, creare gli iMate per tutti i punti di inserimento (opzione 2).

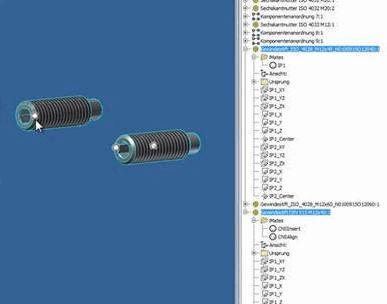

Ulteriori illustrazioni esemplari:

Figura 2.112.

Figura 2.113.

[Nota]Nota

I collegamenti vengono mantenuti quando si sostituiscono le parti [Replace parts]!
