La classe CNS_CP|4|15|1 descrive superfici bidimensionali destinate all'etichettatura laser in analogia al blocco ECLASS AAZ762. La geometria è definita in analogia alle classi precedenti. Di conseguenza, si raccomanda l'uso di forme semplici come cerchi, quadrati e rettangoli. Ciò garantisce un'ampia compatibilità tra i vari sistemi di classificazione e di destinazione.

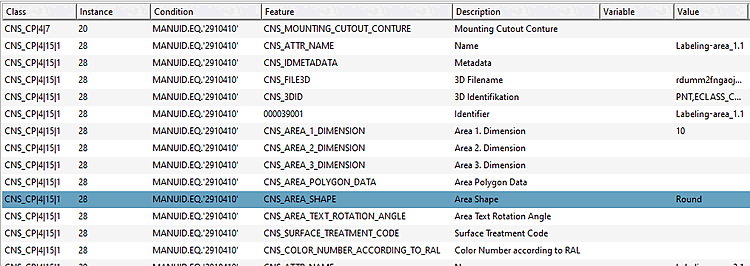

Figura 5.1068. Classificazione tipica di un'area di etichettatura (raggio di 10 mm)

Per questa classe è possibile definire un contorno generale anche tramite ADDFILE://<valore dell'ID> utilizzando un formato vettoriale esterno (ad es. DXF). In questo caso, l'attributo Area Polygon Data (CNS_AREA_POLYGON_DATA ) viene compilato in completa analogia con gli schemi di foratura e le altre classi che utilizzano i contorni. Le proprietà e i trattamenti della superficie possono essere definiti utilizzando il codice di trattamento della superficie e il numero di colore secondo RAL, in conformità con lo standard ECLASS.
